Niniejsza instrukcja zawiera schemat montażowy oraz wykaz części wchodzących w skład zestawu naprawczego Danfoss o kodzie 027F3387. Zestaw jest przeznaczony do serwisowania zaworów typu PM w rozmiarze 80 z V-cone.

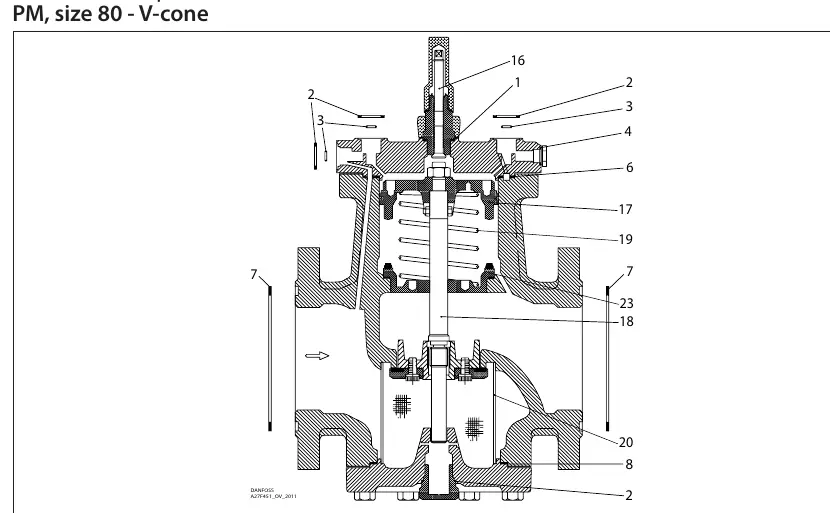

Schemat budowy
Dokument przedstawia przekrój zaworu z ponumerowanymi elementami (od 1 do 23), które odpowiadają poszczególnym częściom zamiennym. Przed przystąpieniem do prac serwisowych należy zidentyfikować wszystkie elementy zgodnie z rysunkiem.

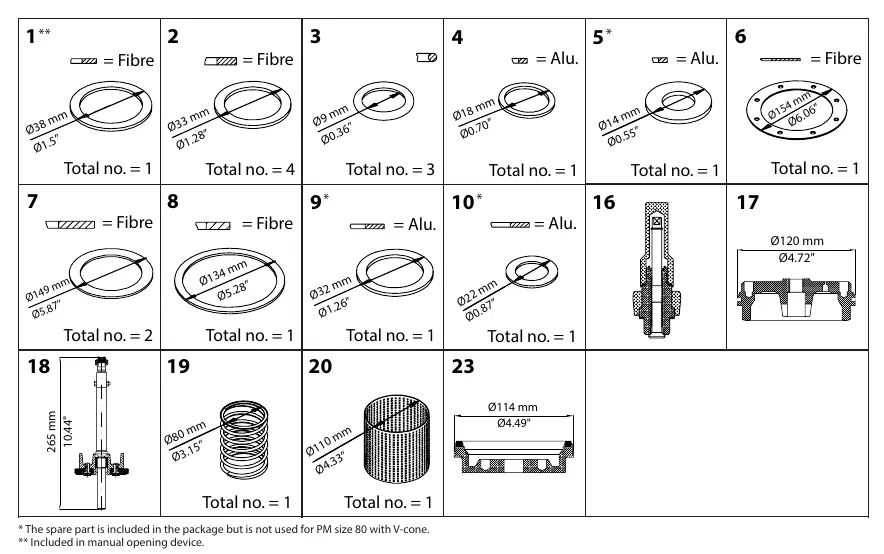

Lista części i specyfikacja
W skład zestawu wchodzą uszczelki oraz elementy konstrukcyjne wykonane z różnych materiałów (włókno - Fibre oraz aluminium - Alu). Należy zwrócić uwagę na następujące oznaczenia:
- Części oznaczone jedną gwiazdką (*): Są dołączone do opakowania, ale nie są używane w modelu PM 80 z V-cone.
- Części oznaczone dwiema gwiazdkami (**): Są przeznaczone do urządzenia ręcznego otwierania.
Każdy element posiada określoną średnicę (podaną w mm oraz calach) oraz informację o liczbie sztuk w zestawie.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy posiadasz zestaw o kodzie 027F3387.
- Upewnij się, że zawór to model PM w rozmiarze 80 z V-cone.
- Zidentyfikuj wszystkie części zgodnie z numeracją na schemacie przed rozpoczęciem montażu.
- Zwróć uwagę na materiał uszczelek (Fibre lub Alu).
Ilustracje i schematy
- Schemat przedstawia przekrój zaworu z ponumerowanymi elementami (1-23).
- Numery na rysunku odpowiadają liście części poniżej.
- Części oznaczone gwiazdką (*) nie są używane w modelu PM 80 z V-cone.
- Części oznaczone dwiema gwiazdkami (**) są dołączone do urządzenia ręcznego otwierania.
