Instrukcja montażu zestawu naprawczego Danfoss 027F3388-027R9824
Przewodnik techniczny dotyczący zestawu naprawczego Danfoss 027F3388 dla zaworów PM w rozmiarze 100 z V-cone. Zawiera schemat budowy, wykaz części oraz specyfikację uszczelek i elementów zamiennych.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik montażowy dla zestawu naprawczego o numerze katalogowym 027F3388, przeznaczonego do zaworów Danfoss typu PM w rozmiarze 100 z V-cone. Instrukcja zawiera szczegółowy schemat złożeniowy urządzenia oraz wykaz wszystkich elementów wchodzących w skład zestawu wraz z ich wymiarami.
Opis urządzenia i schemat montażowy

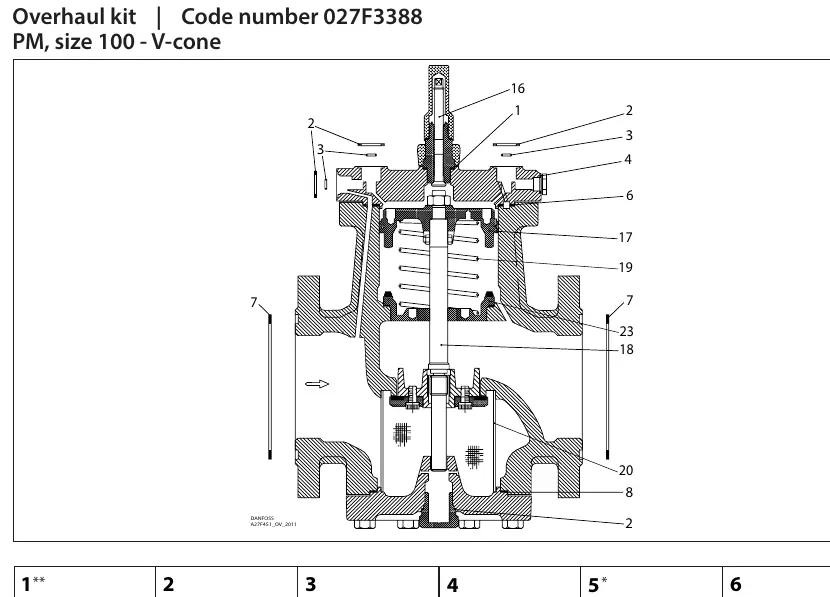

Schemat przedstawia przekrój zaworu PM z naniesionymi numerami referencyjnymi części. Użytkownik powinien dopasować poszczególne elementy zestawu naprawczego do odpowiednich miejsc w korpusie zaworu zgodnie z numeracją na rysunku technicznym.
Wykaz części zamiennych
Zestaw zawiera elementy wykonane z różnych materiałów (włókno/Fibre oraz aluminium/Alu). Poniżej zestawienie kluczowych komponentów:
- Uszczelki i podkładki o różnych średnicach (od 9 mm do 185 mm).
- Elementy sprężynowe i trzpieniowe (nr 16, 18, 19).
- Wkład filtrujący/siatkowy (nr 20).
- Pokrywa/element zamykający (nr 23).
Uwaga: Niektóre części oznaczone gwiazdką (*) znajdują się w opakowaniu, ale nie są używane w modelu PM rozmiar 100 z V-cone. Części oznaczone dwiema gwiazdkami (**) są przeznaczone do ręcznego urządzenia otwierającego.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Upewnij się, że nie używasz części oznaczonych gwiazdką (*), które nie są przeznaczone dla modelu PM rozmiar 100 z V-cone.
Przed użyciem
- Zidentyfikuj wszystkie części zgodnie z numeracją na schemacie.
- Sprawdź, czy posiadasz odpowiednie narzędzia do demontażu zaworu.
- Upewnij się, że zawór jest odizolowany od ciśnienia przed przystąpieniem do prac.
- Oddziel części przeznaczone do ręcznego urządzenia otwierającego (oznaczone **).
