Zestaw naprawczy Danfoss 027H7204 - Instrukcja montażu i części
Szybki przewodnik po zestawie naprawczym Danfoss 027H7204 dla zaworów ICS i ICLX w rozmiarze 125. Zawiera schematy budowy, wykaz części oraz specyfikację materiałową.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o zestawie naprawczym
Niniejszy dokument stanowi wykaz części zamiennych oraz schemat budowy dla zestawu naprawczego o kodzie 027H7204. Zestaw jest przeznaczony do serwisowania zaworów Danfoss typu ICS oraz ICLX w rozmiarze 125. Dokument pozwala na identyfikację poszczególnych elementów zaworu oraz ich materiałów wykonania.
Budowa zaworów ICS i ICLX
Instrukcja zawiera szczegółowe schematy (widoki rozstrzelone) dla obu typów zaworów. Numery na schematach odpowiadają pozycjom w wykazie części, co ułatwia poprawną lokalizację elementów podczas demontażu i montażu zaworu.

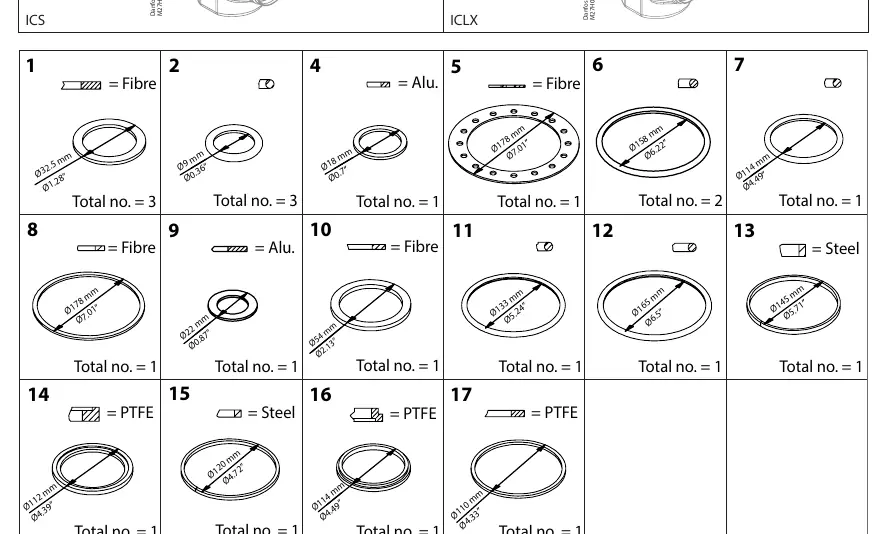

Wykaz części i specyfikacja materiałowa
Zestaw zawiera 17 różnych elementów. Każdy element jest przypisany do konkretnego materiału, co jest kluczowe dla poprawnej konserwacji i wymiany:
- Fibre (Włókno): Materiał uszczelek (np. pozycje 1, 5, 6, 8, 10).
- Alu (Aluminium): Elementy metalowe (np. pozycje 4, 9).
- PTFE (Teflon): Uszczelki o wysokiej odporności (np. pozycje 14, 16, 17).
- Steel (Stal): Elementy konstrukcyjne (np. pozycje 13, 15).
Przy wymianie części należy zwrócić uwagę na liczbę sztuk (Total no.) podaną dla każdego elementu w tabeli, aby upewnić się, że wszystkie komponenty zostały poprawnie zainstalowane.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Sprawdź oznaczenie materiału przy numerze części w tabeli (Fibre, Alu, PTFE, Steel), aby dobrać odpowiedni zamiennik.
Każda pozycja w tabeli posiada informację 'Total no.', określającą wymaganą liczbę sztuk danego elementu w zaworze.
Przed użyciem
- Upewnij się, że zawór to model ICS lub ICLX w rozmiarze 125.
- Zweryfikuj kod zestawu naprawczego: 027H7204.
- Przygotuj miejsce pracy, aby uniknąć zgubienia drobnych elementów (np. uszczelek).
- Porównaj zdemontowane części ze schematem, aby upewnić się, że posiadasz wszystkie niezbędne elementy z zestawu.
