Instrukcja zestawu naprawczego Danfoss 032F2329 do zaworów EVRA i EVRS
Przewodnik po zawartości zestawu naprawczego Danfoss 032F2329 dla zaworów EVRA i EVRS w rozmiarze 3. Zawiera schematy montażowe oraz specyfikację części.
Spis treści
Najważniejsze informacje
Zestaw naprawczy o kodzie 032F2329 jest przeznaczony do serwisowania zaworów elektromagnetycznych Danfoss serii EVRA oraz EVRS w rozmiarze 3. Dokument zawiera schematy montażowe oraz specyfikację części wchodzących w skład zestawu, co pozwala na prawidłową identyfikację i wymianę elementów.

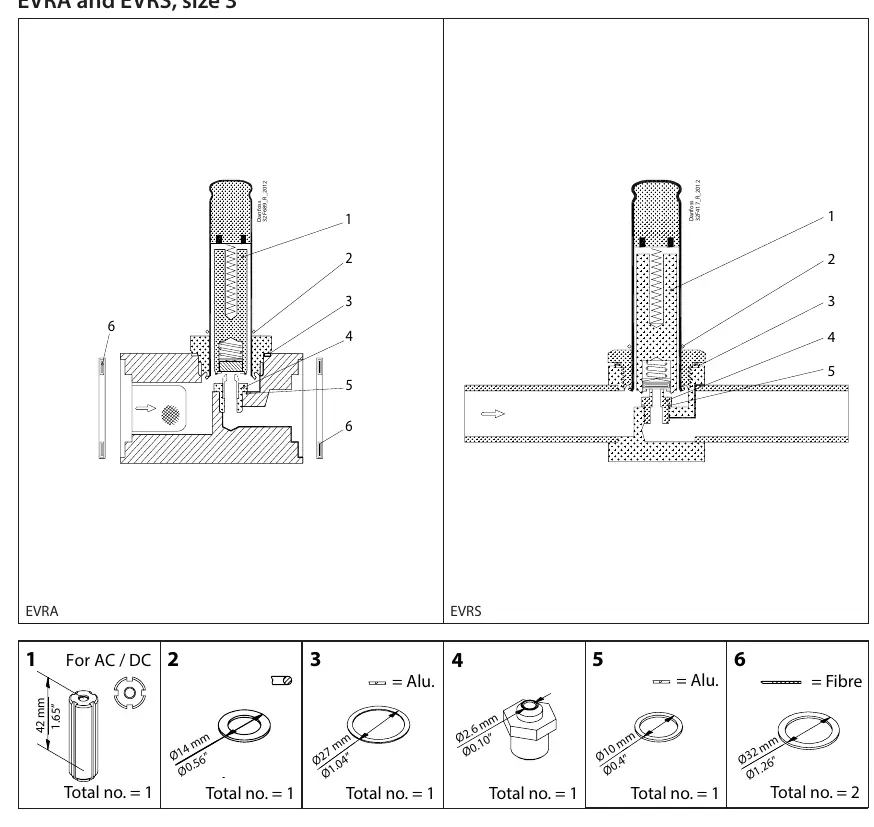

Schemat budowy zaworów
Instrukcja przedstawia przekrój zaworów EVRA i EVRS, wskazując rozmieszczenie poszczególnych elementów oznaczonych numerami od 1 do 6. Należy zwrócić uwagę na różnice w konstrukcji wewnętrznej pomiędzy modelem EVRA a EVRS podczas przeprowadzania prac serwisowych.
Wykaz części zestawu
W skład zestawu wchodzą następujące elementy:
- 1: Element dla AC/DC (wysokość 42 mm / 1.65") - 1 szt.
- 2: Element (średnica 14 mm / 0.56") - 1 szt.
- 3: Uszczelka aluminiowa (średnica 27 mm / 1.04") - 1 szt.
- 4: Element (średnica 2.6 mm / 0.10") - 1 szt.
- 5: Uszczelka aluminiowa (średnica 10 mm / 0.4") - 1 szt.
- 6: Uszczelka z włókna (średnica 32 mm / 1.26") - 2 szt.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Przed użyciem
- Upewnij się, że zawór to model EVRA lub EVRS w rozmiarze 3.
- Sprawdź, czy posiadasz wszystkie elementy wymienione w wykazie części przed rozpoczęciem demontażu.
- Zidentyfikuj materiały uszczelek (Alu/Fibre) i upewnij się, że są one zgodne z wymaganiami instalacji.
- Porównaj schemat montażowy z posiadanym modelem zaworu (EVRA lub EVRS).
Ilustracje i schematy
- Schemat pokazuje rozmieszczenie części 1-6 wewnątrz korpusu zaworu.
- Strzałki na schemacie wskazują kierunek przepływu medium przez zawór.
