Instrukcja montażu zestawu naprawczego Danfoss 032F2344

Przewodnik montażu zestawu naprawczego Danfoss 032F2344 dla zaworów EVRAT i EVRST w rozmiarze 15. Zawiera wykaz części, schematy instalacji oraz specyfikację uszczelek.

Spis treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące montażu zestawu naprawczego o numerze katalogowym 032F2344, przeznaczonego dla zaworów Danfoss typu EVRAT oraz EVRST w rozmiarze 15. Instrukcja przedstawia schemat rozmieszczenia części oraz specyfikację techniczną uszczelek wchodzących w skład zestawu.

Opis zestawu naprawczego

Zestaw naprawczy 032F2344 zawiera komplet uszczelek i elementów uszczelniających niezbędnych do serwisowania zaworów. Poniżej znajduje się wykaz elementów:

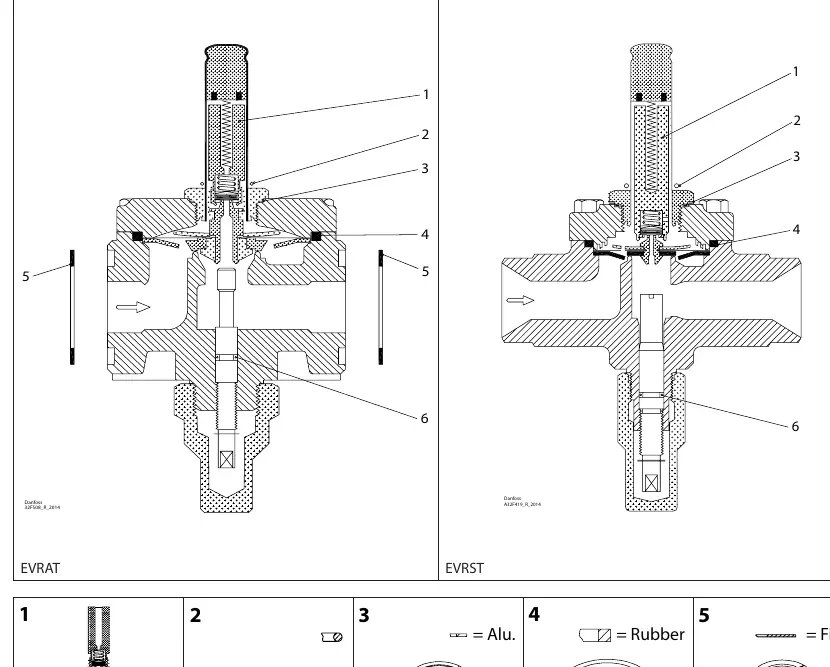

Schemat budowy zaworów EVRAT i EVRST z oznaczeniem części

Element 1: Uszczelka o średnicy 31 mm (1.22 cala) - 1 sztuka.
Element 2: Uszczelka o średnicy 14 mm (0.56 cala) - 1 sztuka.
Element 3: Uszczelka aluminiowa o średnicy 27 mm (1.04 cala) - 1 sztuka.
Element 4: Uszczelka gumowa o średnicy 49 mm (1.92 cala) - 1 sztuka.
Element 5: Uszczelki z włókna o średnicy 32 mm (1.26 cala) - 2 sztuki.
Element 6: Uszczelka o średnicy 5 mm (0.2 cala) - 1 sztuka.

Montaż i instalacja

Montaż powinien być przeprowadzony zgodnie z załączonymi schematami dla zaworów EVRAT i EVRST. Należy zwrócić uwagę na poprawne umiejscowienie poszczególnych uszczelek (oznaczonych numerami 1-6) wewnątrz korpusu zaworu. Przed przystąpieniem do prac serwisowych upewnij się, że układ jest pozbawiony ciśnienia i odpowiednio zabezpieczony.
