Niniejszy dokument stanowi instrukcję montażu zestawów naprawczych (kryz) przeznaczonych dla zaworów Danfoss serii TEA, TEAT, TEVA oraz TEAQ w rozmiarach 20 i 85. Instrukcja zawiera schematy budowy zaworów, wykaz części wchodzących w skład zestawu oraz kluczowe parametry dotyczące momentów dokręcania niezbędne do poprawnej instalacji.

Momenty dokręcania

Podczas montażu elementów zestawu naprawczego należy bezwzględnie przestrzegać określonych momentów dokręcania, aby zapewnić szczelność i poprawne działanie zaworu:

90 Nm (66 lbn-ft): dla głównych elementów konstrukcyjnych zaworu.
50 Nm (36 lbn-ft): dla elementów kryzy/gniazda.

Wykaz części

Zestaw naprawczy składa się z elementów oznaczonych numerami od 1 do 7. Należy zwrócić uwagę na materiał wykonania (aluminium lub włókno) oraz wymiary poszczególnych uszczelek i elementów:

Elementy 1-6: Standardowe części zestawu naprawczego.
Element 7: Część dołączana wyłącznie do zestawu o kodzie 068G2050.

Schematy montażowe

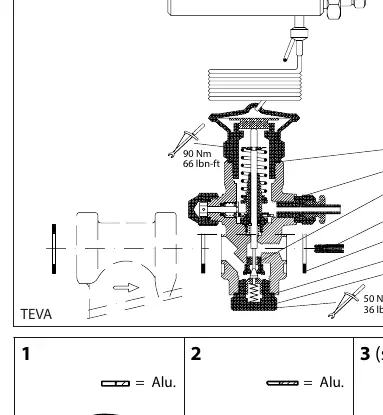

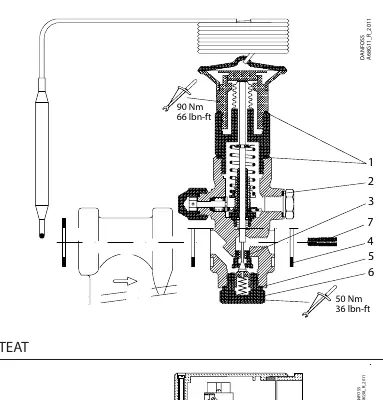

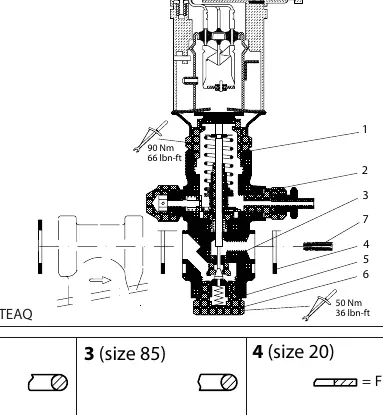

Instrukcja zawiera szczegółowe rysunki techniczne (exploded view) dla każdego typu zaworu: TEA, TEAT, TEVA oraz TEAQ. Rysunki przedstawiają kolejność montażu części od 1 do 7 oraz miejsca przyłożenia siły dokręcania.

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Niewłaściwy moment dokręcania

Należy użyć klucza dynamometrycznego ustawionego na 90 Nm dla korpusu lub 50 Nm dla kryzy, zgodnie ze schematem.

Brak części nr 7

Część nr 7 jest dołączana wyłącznie do zestawu naprawczego o kodzie 068G2050. W innych zestawach nie jest wymagana.

Przed użyciem

Zidentyfikuj model zaworu (TEA, TEAT, TEVA lub TEAQ).
Sprawdź rozmiar zaworu (20 lub 85).
Upewnij się, że posiadasz odpowiedni zestaw naprawczy (kody 068G2050-068G2059).
Przygotuj klucz dynamometryczny obsługujący zakresy 50 Nm i 90 Nm.
