Zestaw naprawczy Danfoss 148B6062 - Instrukcja montażu
Instrukcja montażu zestawu naprawczego Danfoss 148B6062. Zawiera schematy rozmieszczenia części dla zaworów SVA, REG i SCA oraz specyfikację elementów uszczelniających.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy zestawu naprawczego o numerze katalogowym 148B6062, przeznaczonego do zaworów Danfoss serii SVA, REG oraz SCA w rozmiarach 25-40. Dokument zawiera schematy montażowe oraz wykaz części wchodzących w skład zestawu.
Kompatybilność
Zestaw jest przeznaczony do następujących typów zaworów:
- SVA-S/L
- SVA-ST/LT
- REG-SA/SB
- REG
- SVA-HS
- SCA/X
Wykaz części i specyfikacja
Zestaw zawiera elementy uszczelniające wykonane z różnych materiałów:

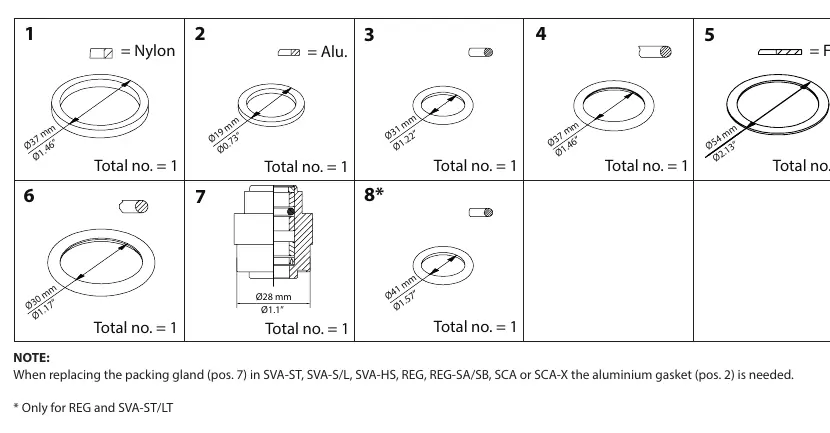

- Poz. 1: Nylon
- Poz. 2: Aluminium
- Poz. 3, 4, 5, 6, 7, 8: Różne materiały (włókno/fibre)
Wskazówki montażowe
Podczas prac serwisowych należy zwrócić uwagę na następujące kwestie:
- Podczas wymiany dławicy (poz. 7) w zaworach SVA-ST, SVA-S/L, SVA-HS, REG, REG-SA/SB, SCA lub SCA-X, konieczne jest użycie uszczelki aluminiowej (poz. 2).
- Część oznaczona jako poz. 8 jest przeznaczona wyłącznie dla zaworów typu REG oraz SVA-ST/LT.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Podczas wymiany dławicy (poz. 7) w zaworach SVA-ST, SVA-S/L, SVA-HS, REG, REG-SA/SB, SCA lub SCA-X konieczne jest użycie uszczelki aluminiowej (poz. 2).
Przed użyciem
- Zidentyfikuj model zaworu (SVA, REG lub SCA)
- Sprawdź rozmiar zaworu (25-40)
- Przygotuj odpowiednie części z zestawu zgodnie ze schematem dla danego typu zaworu
