Najważniejsze informacje o zestawie naprawczym

Niniejszy dokument stanowi instrukcję oraz wykaz części dla zestawu naprawczego o numerze katalogowym 032F2324, przeznaczonego do zaworów typu EVM NC. Zestaw zawiera komplet elementów niezbędnych do przeprowadzenia serwisu urządzenia.

Schemat budowy i wykaz części

Dokument zawiera szczegółowy schemat przekroju zaworu EVM NC, na którym oznaczono 7 kluczowych elementów wchodzących w skład zestawu naprawczego. Każdy z elementów jest wyszczególniony poniżej schematu z podaniem jego wymiarów oraz materiału wykonania.

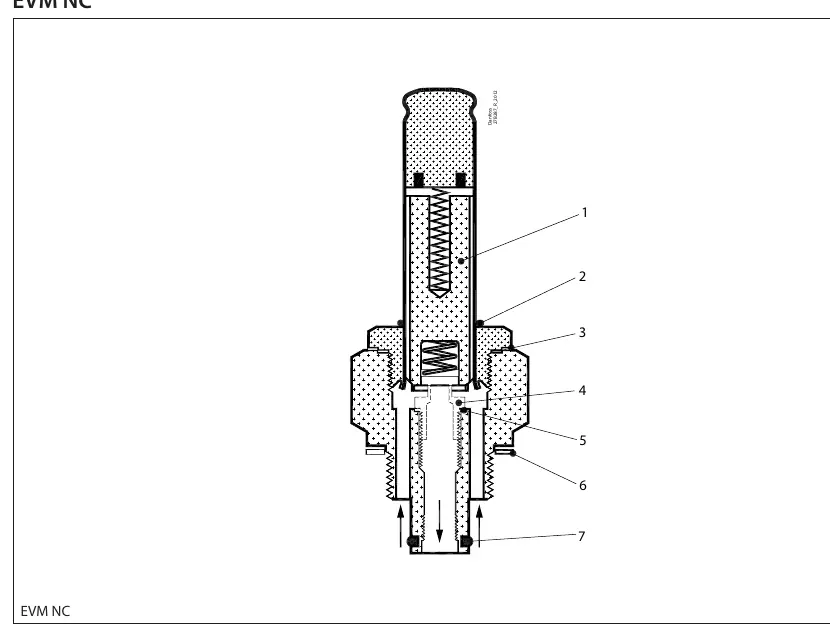

Schemat budowy zaworu EVM NC z elementami zestawu naprawczego

Specyfikacja elementów zestawu

W skład zestawu wchodzą następujące komponenty:

Element 1: Trzpień/tłok (wysokość 44 mm / 1.71”)
Element 2: Uszczelka/pierścień (średnica 14 mm / 0.56”)
Element 3: Pierścień (średnica 27 mm / 1.04”)
Element 4: Element uszczelniający (średnica 3.3 mm / 0.13”, materiał: aluminium)
Element 5: Pierścień (średnica 10 mm / 0.4”, materiał: aluminium)
Element 6: Pierścień (średnica 33 mm / 1.3”, materiał: włókno)
Element 7: Pierścień (średnica 9 mm / 0.35”)

Dla każdego z wymienionych elementów w zestawie znajduje się jedna sztuka (Total no. = 1).

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Przed użyciem

Zweryfikuj, czy posiadany zawór to model EVM NC.
Sprawdź kompletność zestawu (7 elementów).
Upewnij się, że wymiary starych części odpowiadają wymiarom elementów w zestawie.

Ilustracje i schematy

Schemat przedstawia przekrój zaworu EVM NC z ponumerowanymi elementami od 1 do 7.
Każdy element zestawu naprawczego jest wyszczególniony z podaniem wymiarów (średnica) oraz materiału (np. aluminium, włókno).
