Zestaw naprawczy do zaworów Danfoss EVRA i EVRS, rozmiar 10 (032F2337)

Instrukcja montażu i wykaz części zestawu naprawczego Danfoss 032F2337 dla zaworów elektromagnetycznych EVRA i EVRS w rozmiarze 10. Zawiera schematy budowy oraz specyfikację wszystkich elementów zestawu.

Spis treści

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi instrukcję serwisową dla zestawu naprawczego o kodzie 032F2337. Zestaw jest przeznaczony do zaworów elektromagnetycznych Danfoss serii EVRA oraz EVRS w rozmiarze 10. Dokument zawiera schematy budowy zaworów oraz szczegółowy wykaz części wchodzących w skład zestawu, co pozwala na poprawną identyfikację i montaż elementów podczas serwisu.

Budowa i wykaz części

Instrukcja przedstawia przekrój zaworów EVRA i EVRS, wskazując rozmieszczenie poszczególnych komponentów oznaczonych numerami od 1 do 11. Każdy element w zestawie posiada określoną ilość (Total no.) oraz wymiary, które należy zweryfikować przed montażem.

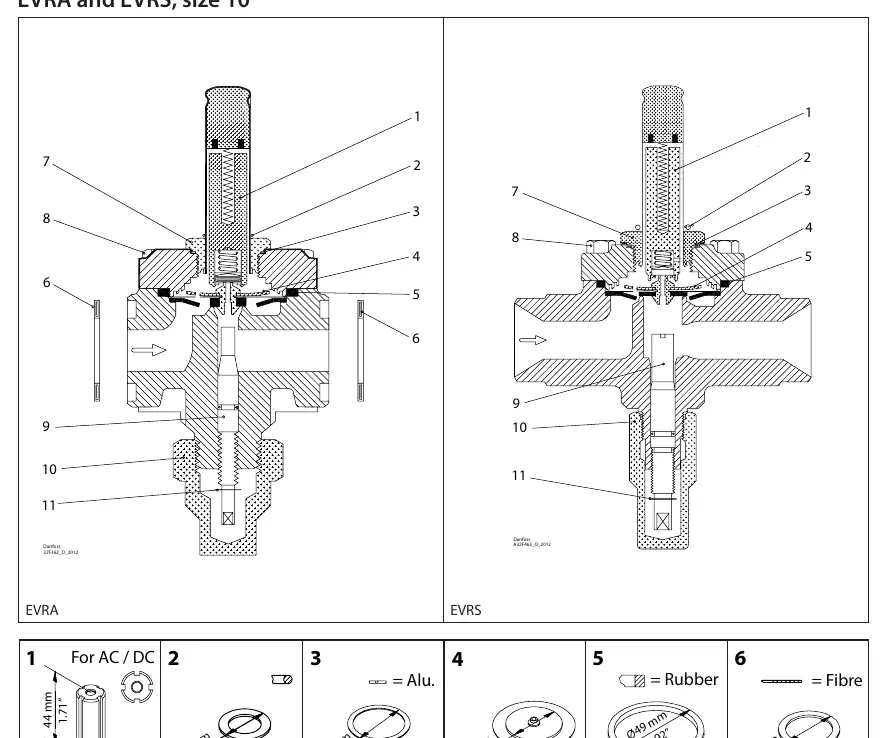

Schemat budowy zaworów EVRA i EVRS (rozmiar 10) z wykazem części

Elementy metalowe: W skład zestawu wchodzą m.in. trzpienie, sprężyny i elementy korpusu.
Uszczelnienia: Zestaw zawiera uszczelki gumowe oraz fibrowe, które należy wymieniać zgodnie z procedurą serwisową.
Weryfikacja: Przed przystąpieniem do prac należy upewnić się, że posiadany zawór jest w rozmiarze 10, zgodnie z oznaczeniem na obudowie.

Specyfikacja elementów

Wykaz części zawiera 11 pozycji, dla których podano wymiary średnicy (w mm i calach) oraz liczbę sztuk w zestawie. Należy zwrócić szczególną uwagę na różnice w uszczelnieniach (oznaczone jako Rubber lub Fibre), aby zapewnić szczelność zaworu po ponownym montażu.

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Nieszczelność zaworu po serwisie

Sprawdź, czy wszystkie uszczelki (gumowe i fibrowe) zostały poprawnie osadzone w gniazdach i czy powierzchnie przylegania są czyste.

Błędna identyfikacja części

Porównaj wymiary posiadanych elementów z danymi w instrukcji (np. średnice Ø14mm, Ø27mm, Ø31mm, Ø49mm, Ø32mm).

Przed użyciem

Upewnij się, że zawór jest w rozmiarze 10.
Sprawdź, czy zestaw zawiera wszystkie 11 elementów wymienionych w wykazie.
Wyczyść gniazda zaworu przed montażem nowych części.
Zidentyfikuj typ uszczelek (gumowe vs fibrowe) przed instalacją.
