Zestaw naprawczy do zaworów Danfoss EVRAT i EVRST 032F2344
Instrukcja montażu i wykaz części zestawu naprawczego 032F2344 do zaworów elektromagnetycznych Danfoss EVRAT i EVRST w rozmiarze 15. Zawiera schematy budowy oraz specyfikację elementów zestawu.
Spis treści
Najważniejsze informacje
Dokument zawiera wykaz części oraz schemat montażowy dla zestawu naprawczego o numerze katalogowym 032F2344. Zestaw jest przeznaczony do zaworów elektromagnetycznych Danfoss serii EVRAT oraz EVRST w rozmiarze 15.
Wykaz części zestawu
Zestaw zawiera następujące elementy (zgodnie z numeracją na schemacie):
- 1: Średnica 31 mm (1.22")
- 2: Średnica 14 mm (0.56")
- 3: Średnica 27 mm (1.04") - Materiał: Aluminium
- 4: Średnica 49 mm (1.92") - Materiał: Guma
- 5: Średnica 32 mm (1.26") - Materiał: Włókno (ilość: 2 sztuki)
- 6: Średnica 5 mm (0.2")
Schemat montażowy

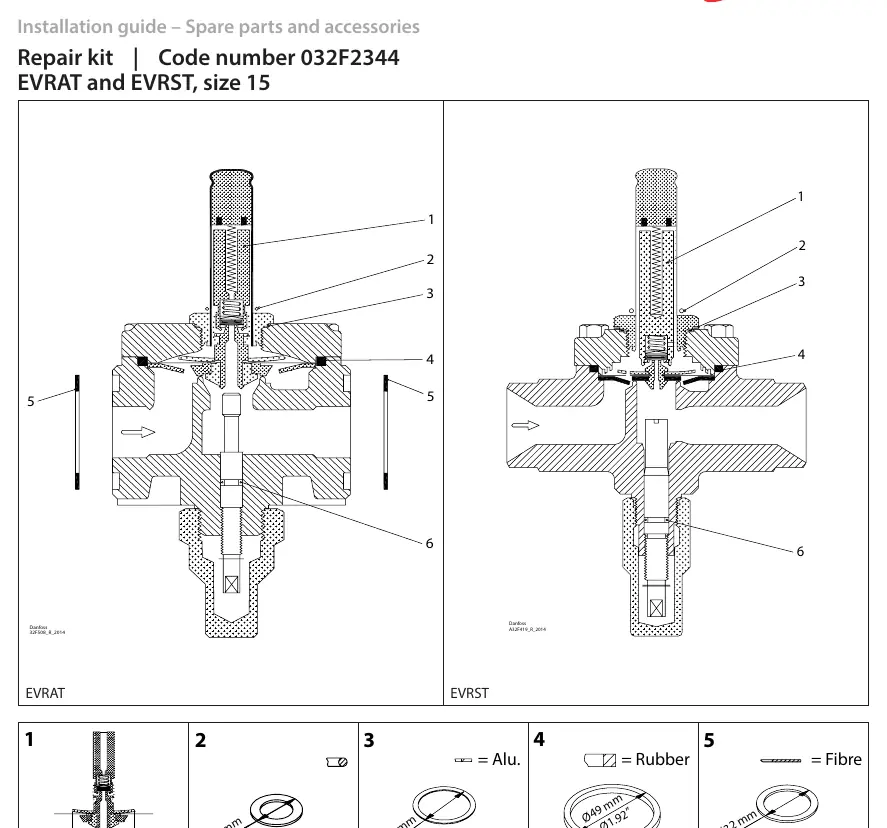

Przed przystąpieniem do wymiany części należy zapoznać się z dołączonym schematem budowy zaworów EVRAT i EVRST. Schemat przedstawia rozmieszczenie poszczególnych elementów zestawu naprawczego wewnątrz korpusu zaworu. Należy zwrócić uwagę na poprawną orientację uszczelek oraz ich materiał wykonania (aluminium, guma, włókno).
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Upewnij się, że używasz właściwego materiału (Aluminium, Guma lub Włókno) zgodnie z wykazem części dla danego numeru elementu.
Zestaw zawiera 2 sztuki elementu nr 5 (Włókno), pozostałe elementy występują w ilości 1 sztuki.
Przed użyciem
- Upewnij się, że zawór jest typu EVRAT lub EVRST w rozmiarze 15.
- Sprawdź kompletność zestawu zgodnie z wykazem części (1-6).
- Zidentyfikuj materiały uszczelek (Aluminium, Guma, Włókno) przed montażem.
- Przygotuj narzędzia niezbędne do demontażu zaworu.
