Instrukcja montażu zestawu naprawczego Danfoss 027H7223 dla ICLX 150

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi przewodnik montażowy dla zestawu naprawczego o numerze katalogowym 027H7223, przeznaczonego do zaworów Danfoss typu ICLX w rozmiarze 150. Instrukcja zawiera schemat budowy zaworu oraz szczegółowy wykaz części wchodzących w skład zestawu, co pozwala na prawidłową identyfikację i wymianę elementów.

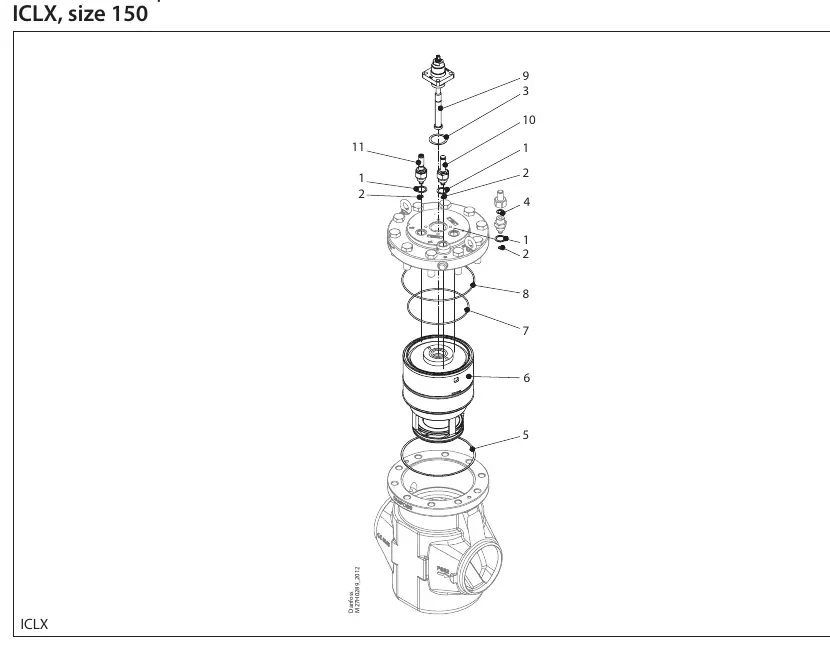

Schemat budowy i montażu

Zestaw naprawczy zawiera 11 kluczowych elementów, które należy zamontować zgodnie z załączonym schematem rozstrzelonym. Schemat przedstawia kolejność ułożenia uszczelek, elementów wewnętrznych oraz uszczelnień, co jest niezbędne do zachowania szczelności i poprawnego działania zaworu po serwisie.

Wykaz części

Zestaw składa się z następujących elementów:

• Elementy 1-5: Uszczelki o różnych średnicach (w tym wykonane z włókna oraz aluminium).
• Elementy 6-8: Główne komponenty uszczelniające i wewnętrzne zaworu.
• Elementy 9-11: Pozostałe elementy montażowe i trzpienie.

Każdy element posiada określoną ilość w zestawie (Total no. = 1 lub 3 w zależności od części). Przed przystąpieniem do prac serwisowych należy upewnić się, że wszystkie wymienione części są dostępne i zgodne ze specyfikacją zaworu.
