Instrukcja montażu zestawu naprawczego Danfoss 027F0584 MRV rozmiar 50

Przeznaczenie zestawu

Zestaw naprawczy o numerze katalogowym 027F0584 jest dedykowany do serwisowania zaworów MRV w rozmiarze 50. Dokumentacja zawiera szczegółowy schemat budowy zaworu oraz pełną listę części wchodzących w skład zestawu, co pozwala na precyzyjną identyfikację elementów podczas prac konserwacyjnych.

Wykaz części i specyfikacja

Zestaw zawiera zestaw uszczelek wykonanych z różnych materiałów (aluminium oraz włókno) oraz elementy mechaniczne zaworu. Każda część jest oznaczona numerem referencyjnym odpowiadającym schematowi montażowemu. Warto zwrócić uwagę na oznaczenia gwiazdką przy niektórych pozycjach, co oznacza, że dana część znajduje się w opakowaniu, ale nie jest wykorzystywana w modelu MRV 50.

Montaż i konserwacja

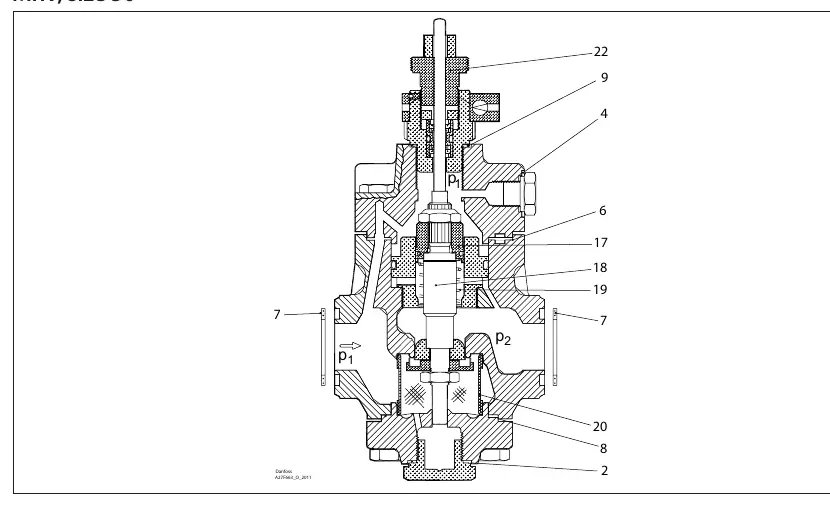

Schemat przedstawia przekrój zaworu z zaznaczonymi punktami p1 oraz p2, co ułatwia zrozumienie przepływu i poprawne umiejscowienie uszczelek oraz elementów wewnętrznych. Podczas montażu należy upewnić się, że każda uszczelka jest dopasowana zgodnie z jej średnicą oraz materiałem wykonania. Należy zachować szczególną ostrożność przy wymianie elementów wewnętrznych (pozycje 17, 18, 19, 20, 22), aby zapewnić szczelność i prawidłowe działanie zaworu po serwisie.
