Instrukcja zestawu naprawczego Danfoss 027F0638 dla PMFL 200

Instrukcja montażu i wykaz części zestawu naprawczego Danfoss 027F0638 przeznaczonego dla zaworów PMFL w rozmiarze 200.

Spis treści

Przeznaczenie zestawu

Zestaw naprawczy Danfoss o numerze katalogowym 027F0638 jest przeznaczony do serwisowania zaworów PMFL w rozmiarze 200. Dokumentacja zawiera szczegółowy schemat budowy zaworu oraz wykaz wszystkich elementów wchodzących w skład zestawu, co pozwala na poprawną identyfikację części podczas prac konserwacyjnych.

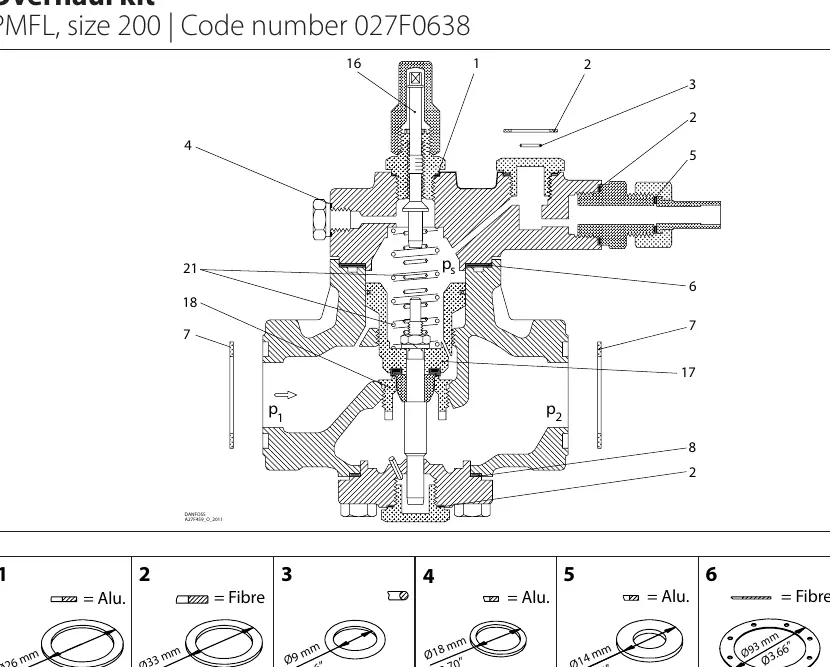

Schemat budowy zaworu PMFL 200 z numeracją części

Wykaz części i specyfikacja

Zestaw zawiera szereg uszczelek wykonanych z aluminium oraz włókna, a także elementy mechaniczne. Kluczowe komponenty obejmują:

Uszczelki o różnych średnicach (od 9 mm do 93 mm) wykonane z aluminium lub włókna.
Elementy sprężynowe i trzpienie.
Zestaw standardowy oznaczony numerem 21.

Należy zwrócić uwagę, że niektóre części oznaczone gwiazdką w dokumentacji są dołączone do opakowania, ale nie są wykorzystywane w modelu PMFL o rozmiarze 200.

Wskazówki montażowe

Podczas montażu należy korzystać z dołączonego schematu przekrojowego, który wskazuje dokładne umiejscowienie poszczególnych numerów części wewnątrz korpusu zaworu. W przypadku konieczności wymiany zestawów sprężyn (słabych lub silnych), należy zapoznać się z dedykowaną instrukcją montażu DKRCI.PI.GE1.C, która zawiera szczegółowe wytyczne dotyczące ich identyfikacji i instalacji.

Oficjalne zasoby z instrukcji

Oficjalny zasób DKRCI.PI.GE

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Brak pewności co do zastosowania części oznaczonych gwiazdką

Części oznaczone gwiazdką (9 i 10) znajdują się w zestawie, ale nie są używane w modelu PMFL 200.

Wymiana sprężyn

W przypadku wymiany sprężyn na słabe lub silne, należy skorzystać z dodatkowej instrukcji DKRCI.PI.GE1.C.

Przed użyciem

Zweryfikuj numer katalogowy zestawu (027F0638).
Upewnij się, że zawór to model PMFL w rozmiarze 200.
Przygotuj narzędzia zgodnie z wymogami serwisu zaworów przemysłowych.
Sprawdź kompletność uszczelek zgodnie z wykazem na schemacie.
