Zestaw naprawczy Danfoss 027F0635 do zaworów PMFL 80-6

Przeznaczenie zestawu

Zestaw naprawczy Danfoss o numerze katalogowym 027F0635 jest przeznaczony do serwisowania zaworów typu PMFL w rozmiarze 80-6. Zestaw zawiera komplet uszczelek, podkładek oraz elementów wewnętrznych niezbędnych do przywrócenia pełnej sprawności urządzenia.

Zawartość zestawu

Zestaw składa się z precyzyjnie dobranych komponentów, w tym uszczelek aluminiowych oraz z włókna (fibre). Każdy element jest oznaczony numerem referencyjnym odpowiadającym schematowi montażowemu. W skład zestawu wchodzą m.in.:

• Uszczelki o różnych średnicach (od 9 mm do 80 mm).
• Elementy sprężynujące i trzpienie.
• Podkładki uszczelniające wykonane z aluminium i włókna.

Należy zwrócić uwagę, że niektóre elementy oznaczone gwiazdką w dokumentacji są dołączone do opakowania, ale nie są wykorzystywane w modelu PMFL 80-6.

Montaż i serwis

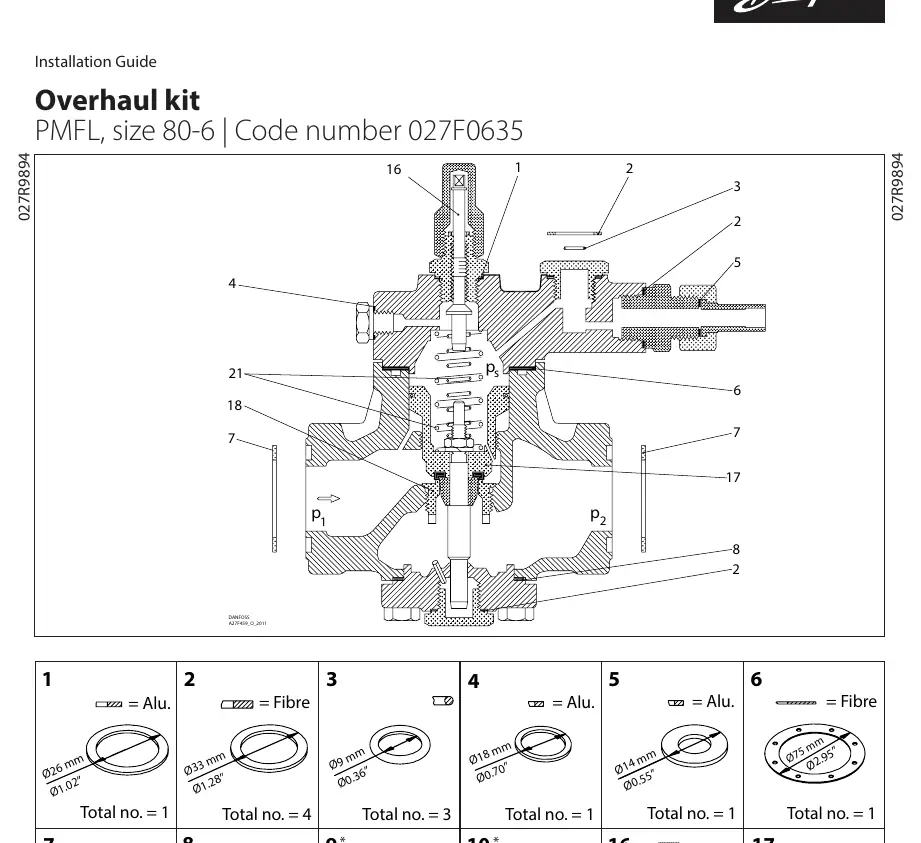

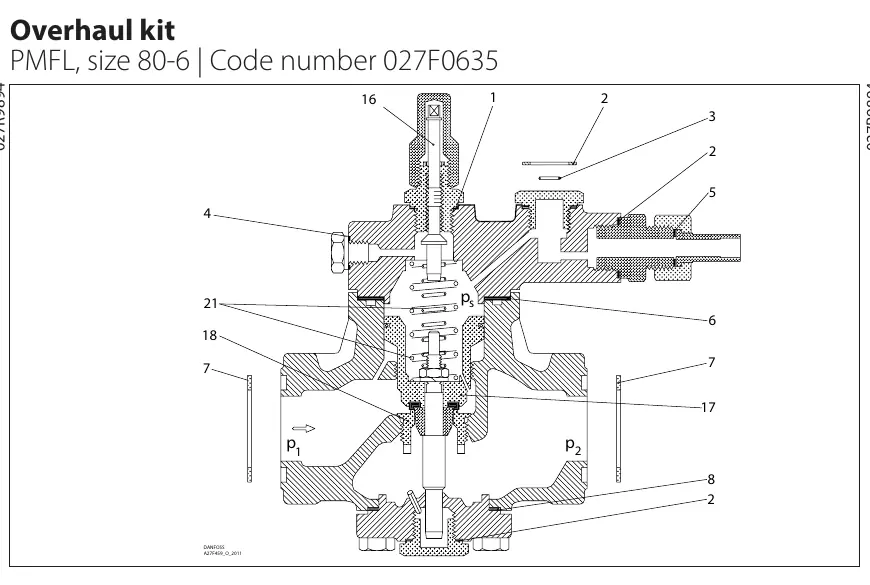

Schemat montażowy przedstawia rozmieszczenie poszczególnych części wewnątrz korpusu zaworu. Podczas wymiany należy zachować czystość i upewnić się, że każda uszczelka jest umieszczona w odpowiednim gnieździe zgodnie z rysunkiem technicznym. W przypadku konieczności wymiany zestawów sprężyn (Weak lub Strong), należy zapoznać się z dedykowaną instrukcją montażu DKRCI.PI.GE1.C.
