Instrukcja montażu zestawu naprawczego Danfoss 027F0562 dla PML 125

Przewodnik po zestawie naprawczym Danfoss 027F0562 dla zaworów PML w rozmiarze 125. Zawiera schemat montażowy oraz wykaz części zamiennych wraz z wymiarami i materiałami.

Spis treści

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi przewodnik po zestawie naprawczym o numerze katalogowym 027F0562, przeznaczonym do zaworów Danfoss typu PML w rozmiarze 125. Dokument zawiera szczegółowy schemat montażowy oraz wykaz części wchodzących w skład zestawu wraz z ich wymiarami i materiałami wykonania.

Schemat budowy zaworu PML 125

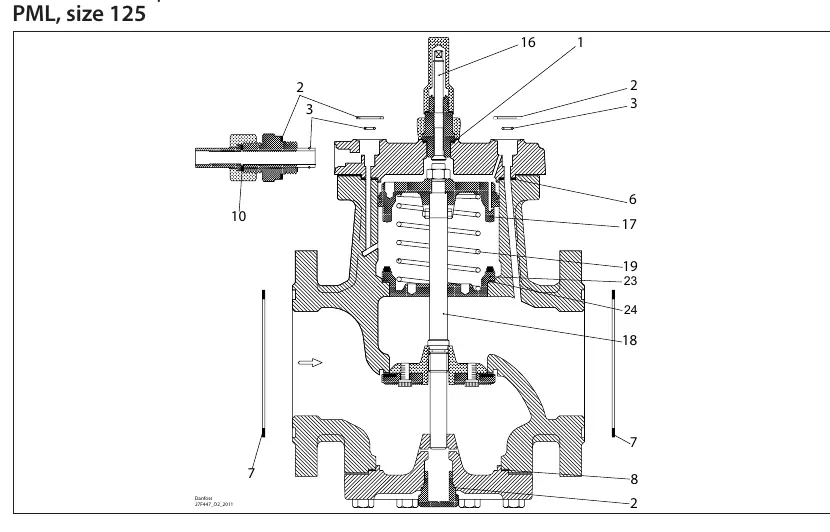

Schemat przedstawia przekrój zaworu PML 125 z ponumerowanymi elementami (od 1 do 24), które odpowiadają częściom zawartym w zestawie naprawczym. Pozwala to na precyzyjną identyfikację miejsca montażu poszczególnych uszczelek i komponentów.

Schemat montażowy zaworu PML 125 z numeracją części

Wykaz części zamiennych

Zestaw zawiera elementy wykonane z aluminium (Alu) oraz włókna (Fibre). Każda część posiada określoną średnicę oraz informację o liczbie sztuk w zestawie:

Elementy uszczelniające o różnych średnicach (np. 26 mm, 33 mm, 9 mm, 18 mm, 14 mm, 221 mm, 203 mm, 196 mm, 32 mm, 22 mm, 175 mm, 160 mm, 159.4 mm).
Elementy mechaniczne, w tym sprężyny i trzpienie.

Uwagi dotyczące montażu

Należy zwrócić uwagę na oznaczenia gwiazdką (*) przy niektórych częściach. Oznaczają one, że dany element znajduje się w opakowaniu, ale nie jest wykorzystywany w modelu PML o rozmiarze 125.

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Część z zestawu nie pasuje do zaworu

Sprawdź, czy część nie jest oznaczona gwiazdką (*). Niektóre elementy w zestawie są przeznaczone dla innych wersji i nie są używane w PML 125.

Trudność w identyfikacji części

Porównaj wymiary części z wykazem w instrukcji (średnice podane w mm i calach).

Przed użyciem

Upewnij się, że posiadasz zawór PML w rozmiarze 125.
Przygotuj narzędzia niezbędne do demontażu zaworu.
Sprawdź zawartość zestawu zgodnie z rysunkiem technicznym.
Zidentyfikuj materiał uszczelek (Alu lub Fibre) przed montażem.
