Instrukcja montażu zestawu ramowego Danfoss ECA 30 / 31

Szybki przewodnik instalacji zestawu ramowego Danfoss ECA 30 / 31 (kod 087H3236). Zobacz instrukcję montażu krok po kroku, wymiary otworu montażowego oraz sposób podłączenia.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

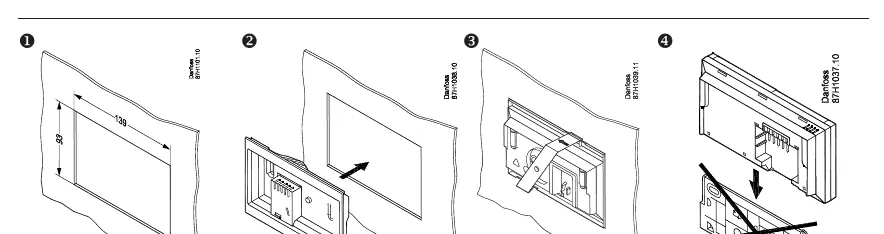

Kroki 1-4: Przygotowanie otworu i montaż ramki

Strona 1

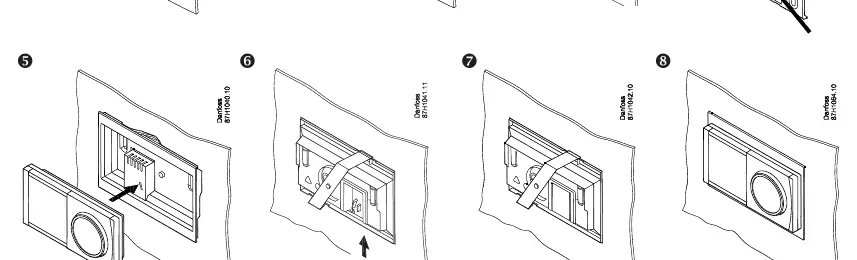

Kroki 5-8: Montaż sterownika i podłączenie

Strona 1

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi instrukcję montażu zestawu ramowego dla sterowników Danfoss ECA 30 oraz ECA 31 (kod produktu 087H3236). Instrukcja skupia się na prawidłowym przygotowaniu otworu montażowego oraz sekwencji instalacji urządzenia w ścianie.

Wymiary montażowe

Przed rozpoczęciem prac upewnij się, że otwór w ścianie jest przygotowany zgodnie z wymiarami:

Szerokość otworu: 139 mm
Wysokość otworu: 93 mm
Wymiary zewnętrzne ramki: 144 mm x 96 mm
Głębokość ramki: 28 mm

Procedura montażu

Przygotuj otwór w ścianie o wymiarach 139 mm x 93 mm.
Wsuń ramkę montażową w przygotowany otwór.
Zabezpiecz ramkę w ścianie zgodnie z rysunkiem technicznym.
Przygotuj przewody instalacyjne przed osadzeniem sterownika.
Wsuń sterownik w ramkę montażową.
Podłącz przewody do sterownika.
Zabezpiecz połączenie i upewnij się, że sterownik jest stabilnie osadzony.
Zakończ montaż, upewniając się, że wszystkie elementy są poprawnie spasowane.

Wsparcie techniczne

W przypadku problemów z instalacją lub potrzeby uzyskania dodatkowych informacji, producent udostępnia materiały wideo oraz dokumentację online:

Strona internetowa: www.heating.danfoss.com
Kanał YouTube: youtube.com/user/DanfossHeating (sekcja Playlists -> How-to Videos -> District Energy installation videos)

Oficjalne zasoby z instrukcji

Oficjalny zasób www.heating.danfoss.com Oficjalny zasób youtube.com/user/DanfossHeating

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Nieprawidłowe wymiary otworu montażowego

Otwór musi mieć dokładnie 139 mm x 93 mm, aby ramka pasowała poprawnie.

Przed użyciem

Sprawdź, czy posiadasz wszystkie elementy zestawu ramowego.
Upewnij się, że otwór w ścianie ma wymiary 139 mm x 93 mm.
Przygotuj przewody elektryczne przed włożeniem sterownika do ramki.
Upewnij się, że zasilanie jest odłączone przed przystąpieniem do prac elektrycznych.
