Instrukcja serwisowa zestawu do zaworu Danfoss RA-DV Dynamic Valve

Dowiedz się, jak przeprowadzić serwis zaworu Danfoss RA-DV Dynamic Valve. Instrukcja zawiera kroki wymiany regulatora, uszczelnień i korpusu górnego z wymaganymi momentami dokręcania.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Demontaż głowicy termostatycznej i pierścienia blokującego Strona 1 Odkręcanie regulatora kluczem Torx 45 Strona 1 Montaż korpusu górnego z użyciem klucza M18 Strona 2 Montaż dławiczki z użyciem klucza M10 Strona 2

Najważniejsze informacje z instrukcji

Niniejsza instrukcja opisuje procedurę serwisową dla zaworów Danfoss RA-DV Dynamic Valve. Zestaw serwisowy zawiera dławiczkę, korpus górny, kryzę oraz regulator. Prace serwisowe wymagają użycia specjalistycznych narzędzi (klucze M10, M17, M18, Torx 45) oraz bezwzględnego przestrzegania określonych momentów dokręcania, aby zapewnić prawidłowe działanie zaworu.

Zawartość zestawu serwisowego

  • a) Dławiczka
  • b) Korpus górny
  • c) Kryza
  • d) Regulator

Procedura serwisowa

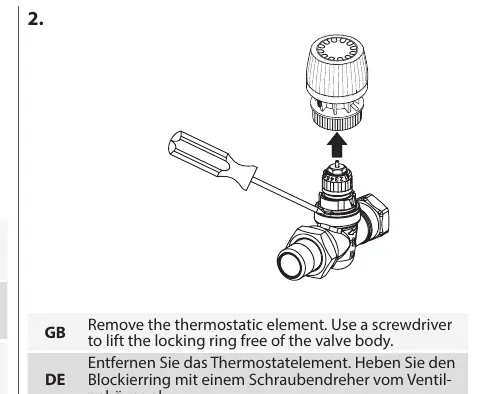

Demontaż głowicy termostatycznej i pierścienia blokującego
Demontaż głowicy termostatycznej i pierścienia blokującego

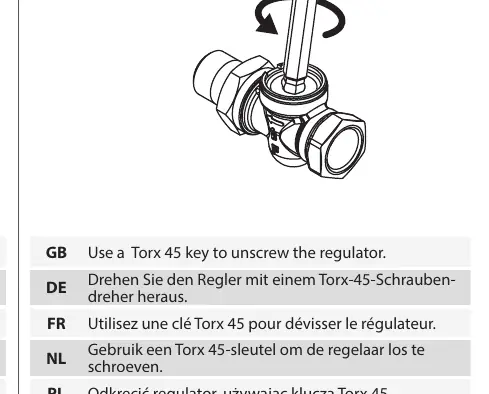

Odkręcanie regulatora kluczem Torx 45
Odkręcanie regulatora kluczem Torx 45
Montaż korpusu górnego z użyciem klucza M18
Montaż korpusu górnego z użyciem klucza M18

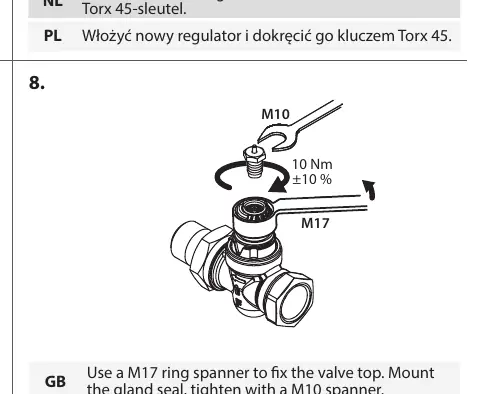

Montaż dławiczki z użyciem klucza M10
Montaż dławiczki z użyciem klucza M10
  1. Zdjąć głowicę termostatyczną. Używając wkrętaka, zdjąć pierścień blokujący z korpusu zaworu.
  2. Odkręcić wkład, używając klucza oczkowego M18.
  3. Odkręcić regulator, używając klucza Torx 45.
  4. Dokładnie wyczyścić korpus zaworu.
  5. Włożyć nowy regulator i dokręcić go kluczem Torx 45 z momentem 2-3 Nm.
  6. Zamontować korpus górny i dokręcić go kluczem oczkowym M18 z momentem 35 Nm (±10%).
  7. Unieruchomić korpus górny za pomocą klucza oczkowego M17. Zamontować dławiczkę i dokręcić ją kluczem płaskim M10 z momentem 10 Nm (±10%).

Dane techniczne i momenty dokręcania

  • Regulator: 2-3 Nm (klucz Torx 45)
  • Korpus górny: 35 Nm ±10% (klucz oczkowy M18)
  • Dławiczka: 10 Nm ±10% (klucz płaski M10)
