Instrukcja montażu zestawu sprzęgającego Danfoss HRB, HFE
Szybki przewodnik instalacji zestawów sprzęgających Danfoss 082G4235 i 082G4230. Sprawdź kompatybilność z zaworami serii HRB, HFE, HRE oraz instrukcję montażu krok po kroku.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu zestawów sprzęgających Danfoss o numerach katalogowych 082G4235 oraz 082G4230. Zestawy te służą do łączenia siłowników z zaworami serii HRB, HFE oraz HRE. Przed przystąpieniem do prac należy upewnić się, że posiadany zestaw jest kompatybilny z modelem zaworu.
Kompatybilność

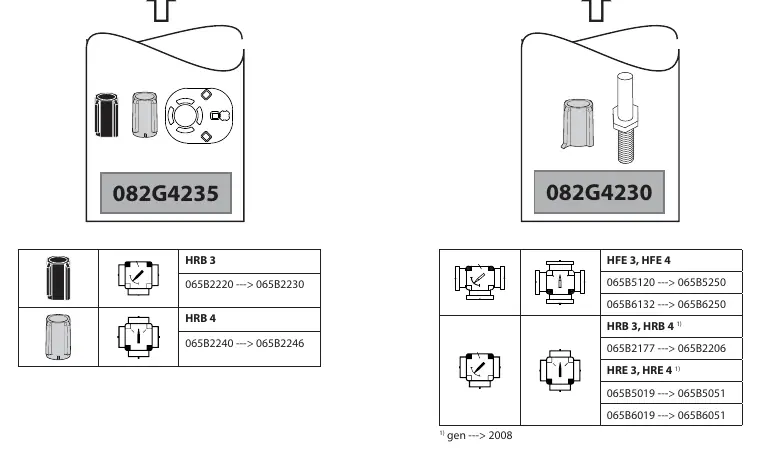

Wybór odpowiedniego zestawu sprzęgającego zależy od modelu zaworu:
- Zestaw 082G4235: Przeznaczony dla zaworów HRB 3 (065B2220-065B2230) oraz HRB 4 (065B2240-065B2246).
- Zestaw 082G4230: Przeznaczony dla zaworów HFE 3, HFE 4 (065B5120-065B5250, 065B6132-065B6250), HRB 3, HRB 4 (065B2177-065B2206) oraz HRE 3, HRE 4 (065B5019-065B5051, 065B6019-065B6051).
Instrukcja montażu

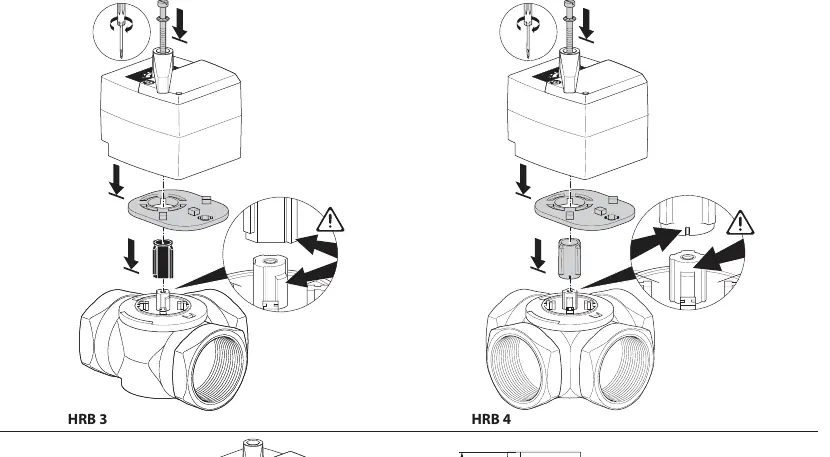

Montaż należy przeprowadzić zgodnie z poniższymi krokami:

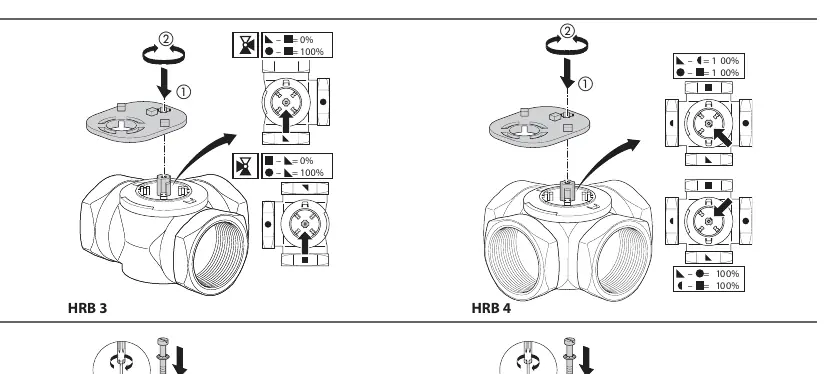

- Przygotowanie zaworu: Ustaw zawór w odpowiedniej pozycji (0% lub 100% otwarcia) zgodnie z oznaczeniami na korpusie zaworu i diagramami w instrukcji.
- Dopasowanie sprzęgła: Umieść element sprzęgający na trzpieniu zaworu. Upewnij się, że orientacja sprzęgła odpowiada pozycji zaworu (0% lub 100%).
- Montaż siłownika: Nałóż siłownik na zawór z zamontowanym sprzęgłem. Upewnij się, że wszystkie elementy są prawidłowo osadzone i zablokowane.
- Weryfikacja: Sprawdź, czy siłownik jest stabilnie zamocowany i czy mechanizm porusza się swobodnie w wymaganym zakresie.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Sprawdź tabelę kompatybilności na stronie 1 instrukcji. Upewnij się, że używasz zestawu 082G4235 lub 082G4230 dedykowanego dla Twojego modelu zaworu.
Przed nałożeniem sprzęgła upewnij się, że zawór jest ustawiony w pozycji 0% lub 100% zgodnie z diagramami, aby zapewnić prawidłową pracę siłownika.
Przed użyciem
- Zidentyfikuj model zaworu (HRB, HFE lub HRE).
- Wybierz odpowiedni zestaw sprzęgający (082G4235 lub 082G4230).
- Upewnij się, że zawór jest w pozycji 0% lub 100% przed montażem.
- Przygotuj narzędzia niezbędne do montażu siłownika.
