Instrukcja serwisowa zestawów naprawczych Danfoss 003H1332

Przewodnik serwisowy dla zestawów naprawczych Danfoss 003H1332. Zawiera szczegółowe schematy demontażu i montażu zaworów, specyfikacje momentów dokręcania oraz identyfikację części zamiennych.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Wymagane momenty dokręcania dla kluczy SW 12, 41, 42, 50, 55

Strona 1

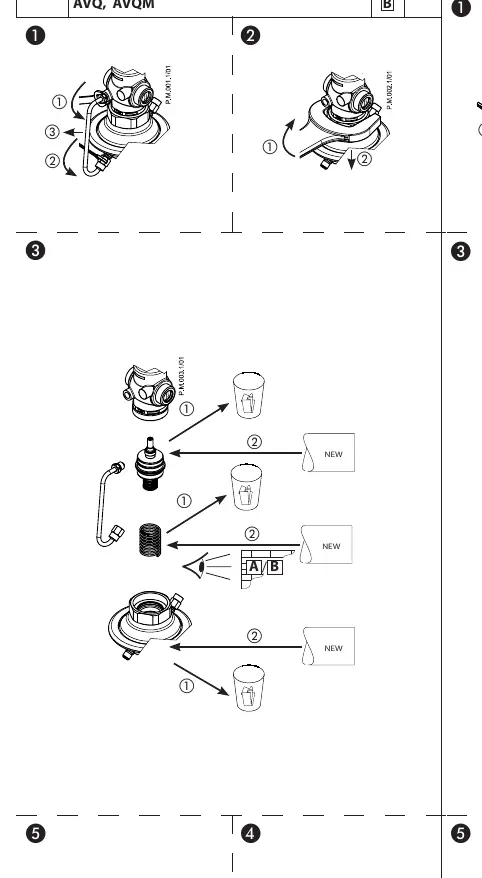

Schemat serwisowy dla zaworów PN 16 (AVP, AVP-F, AVPB, AVPB-F, AVD, AVQ, AVQM)

Strona 2

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi katalog i przewodnik serwisowy dla zestawów naprawczych zaworów Danfoss. Instrukcja zawiera schematy montażowe dla różnych modeli zaworów (PN 16 oraz PN 25) oraz określa wymagane momenty dokręcania dla poszczególnych połączeń gwintowanych.

Identyfikacja zestawów

Wybór odpowiedniego zestawu naprawczego zależy od modelu zaworu, ciśnienia nominalnego (PN) oraz średnicy nominalnej (DN). Tabela na pierwszej stronie pozwala dopasować kod produktu do konkretnego typu zaworu i zakresu ciśnienia różnicowego.

Procedury serwisowe

Procedury serwisowe dla wszystkich modeli opierają się na ujednoliconym schemacie:

Demontaż: Odkręcenie elementów zgodnie z numeracją na schematach (zazwyczaj przy użyciu kluczy płaskich).
Wymiana: Usunięcie zużytych elementów i zastąpienie ich nowymi częściami z zestawu naprawczego (oznaczone jako NEW).
Montaż: Ponowne złożenie zaworu w odwrotnej kolejności.

Momenty dokręcania

Dla zapewnienia szczelności i bezpieczeństwa pracy zaworu, należy przestrzegać określonych momentów dokręcania:

SW 12: 14 Nm
SW 41: 35 Nm
SW 42: 45 Nm
SW 50: 35 Nm
SW 55: 45 Nm

Materiały

Zestawy naprawcze wykorzystują dwa główne typy materiałów korpusów:

M1: CuSn5ZnPb (Rg5)
M2: EN-GJS-400-18-LT (GGG 40.3)

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Wyciek z zaworu po serwisie

Sprawdź, czy wszystkie uszczelki zostały wymienione na nowe (oznaczone jako NEW) i czy połączenia zostały dokręcone z wymaganym momentem obrotowym.

Trudności z doborem zestawu

Skorzystaj z tabeli na stronie 1, aby dopasować kod produktu do typu zaworu, PN oraz zakresu ciśnienia różnicowego.

Przed użyciem

Zidentyfikuj model zaworu i jego PN.
Sprawdź, czy posiadasz odpowiedni zestaw naprawczy (kod produktu).
Przygotuj klucze o odpowiednich rozmiarach (SW 12, 41, 42, 50, 55).
Upewnij się, że instalacja jest odizolowana i pozbawiona ciśnienia przed rozpoczęciem prac.
