Instrukcja obsługi wentylatorów DeepCool FL 3 In 1 Series
Szybki przewodnik instalacji i podłączenia wentylatorów DeepCool FL 3 In 1 Series. Dowiedz się, jak poprawnie zamontować wentylatory w obudowie oraz podłączyć zasilanie PWM i oświetlenie ARGB.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu oraz podłączenia zestawu wentylatorów DeepCool FL 3 In 1 Series. Dokument skupia się na fizycznej instalacji wentylatorów w obudowie komputera oraz prawidłowym podpięciu przewodów zasilających i sterujących oświetleniem ARGB.
Zawartość zestawu
- 3x wentylator FL Series
- 12x śruba montażowa
- Przewody rozdzielające (PWM oraz ARGB)
Instalacja wentylatorów
Montaż wentylatorów w obudowie komputera odbywa się przy użyciu dołączonych śrub:
- Przyłóż wentylator do odpowiedniego miejsca montażowego w obudowie.
- Dopasuj otwory montażowe wentylatora do otworów w obudowie.
- Przykręć wentylator za pomocą czterech śrub (po jednej na każdy narożnik).

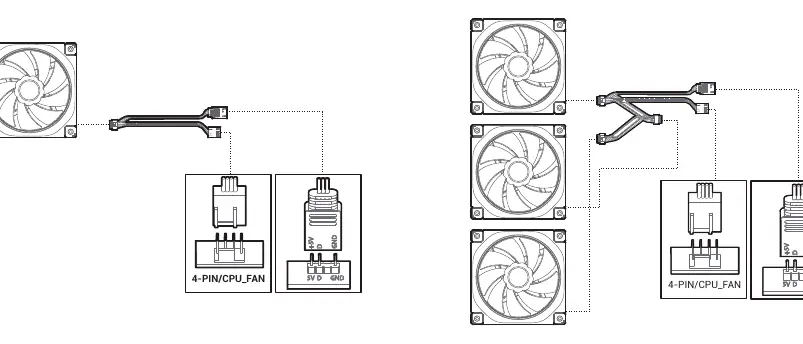

Podłączenie zasilania i oświetlenia
Wentylatory wymagają podłączenia dwóch typów złączy:
- Zasilanie (4-pin PWM): Podłącz wtyczkę 4-pin do gniazda CPU_FAN lub SYS_FAN na płycie głównej. Pozwala to na regulację prędkości obrotowej wentylatora.
- Oświetlenie (5V ARGB): Podłącz wtyczkę 5V 3-pin do odpowiedniego złącza ARGB na płycie głównej. Uwaga: Nie podłączaj wtyczki 5V ARGB do złącza 12V RGB, gdyż może to spowodować uszkodzenie diod LED.
W przypadku korzystania z wielu wentylatorów, użyj dołączonych rozdzielaczy, aby połączyć je w jeden ciąg przed podpięciem do płyty głównej.
Praktyczna pomoc
Typowe problemy
Upewnij się, że wtyczka ARGB jest podłączona do złącza 5V 3-pin na płycie głównej, a nie do 12V RGB.
Sprawdź, czy złącze 4-pin PWM jest poprawnie wpięte do gniazda CPU_FAN lub SYS_FAN na płycie głównej.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie 3 wentylatory i 12 śrub montażowych.
- Upewnij się, że płyta główna posiada złącze 5V 3-pin dla oświetlenia ARGB.
- Wyłącz komputer i odłącz zasilanie przed przystąpieniem do montażu.
- Przygotuj śrubokręt krzyżakowy.
