DEFA Solid 1-Phase 4.6kW Charging Station Installation Guide
Instrukcja szybkiego montażu i konfiguracji stacji ładowania DEFA Solid 1-Phase 4.6kW, obejmująca przygotowanie przewodów, montaż ścienny oraz ustawienie natężenia prądu.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis urządzenia
DEFA Solid 1-Phase to stacja ładowania pojazdów elektrycznych o mocy 4.6kW. Urządzenie zostało zaprojektowane z myślą o łatwym montażu ściennym oraz intuicyjnej obsłudze. Instrukcja skupia się na fizycznym montażu jednostki oraz konfiguracji parametrów elektrycznych.
Montaż i przygotowanie
Proces instalacji rozpoczyna się od przygotowania przewodów zasilających. Należy zdjąć izolację z końcówek przewodów na długość 9-11 mm. Obudowa stacji jest montowana do ściany za pomocą czterech śrub. Po zamocowaniu podstawy, przewody należy wprowadzić do wnętrza urządzenia zgodnie z wyznaczonymi punktami wejścia, zachowując odpowiedni zapas długości (ok. 140 mm).
Konfiguracja prądu ładowania
Stacja umożliwia regulację natężenia prądu ładowania za pomocą przełącznika obrotowego znajdującego się wewnątrz urządzenia. Dostępne ustawienia pozwalają na dostosowanie mocy do instalacji elektrycznej:
- 0 = 6A
- 1 = 8A
- 2 = 10A
- 3 = 13A
- 4 = 15A
- 5 = 16A
- 6 = 18A
- 7 = 20A
Ważne jest, aby upewnić się, że przewody fazowe (L), neutralne (N) oraz uziemiające są podłączone do odpowiednich zacisków oznaczonych na płytce przyłączeniowej. Po zakończeniu konfiguracji i podłączeniu przewodów, obudowę należy zamknąć i zabezpieczyć śrubą mocującą.
Uruchomienie
Po poprawnym montażu i zamknięciu obudowy, stacja jest gotowa do pracy. Wskaźnik świetlny na przednim panelu informuje o statusie urządzenia. Należy upewnić się, że wszystkie połączenia są stabilne, a obudowa jest szczelnie zamknięta przed podłączeniem zasilania.
Informacje o producencie
DEFA
Praktyczna pomoc
Typowe problemy
Nieprawidłowe ustawienie prądu ładowania
Sprawdź pozycję przełącznika obrotowego wewnątrz urządzenia i upewnij się, że odpowiada on dopuszczalnemu obciążeniu Twojej instalacji elektrycznej.
Błąd połączenia przewodów
Upewnij się, że przewody L, N oraz uziemienie są wpięte w odpowiednie zaciski zgodnie z oznaczeniami na płytce.
Przed użyciem
- Zdejmij izolację z przewodów na długość 9-11 mm.
- Upewnij się, że przewody wewnątrz mają około 140 mm zapasu.
- Sprawdź, czy wszystkie 4 śruby montażowe są dokręcone.
- Ustaw przełącznik prądu zgodnie z wydajnością instalacji (6A-20A).
- Zamknij obudowę i zabezpiecz ją śrubą przed włączeniem zasilania.
Parametry w praktyce
- Przełącznik 0-7
- Regulacja natężenia prądu ładowania od 6A do 20A.
- Długość odizolowania
- Wymagane 9-11 mm dla poprawnego styku w zaciskach.
Ilustracje i schematy

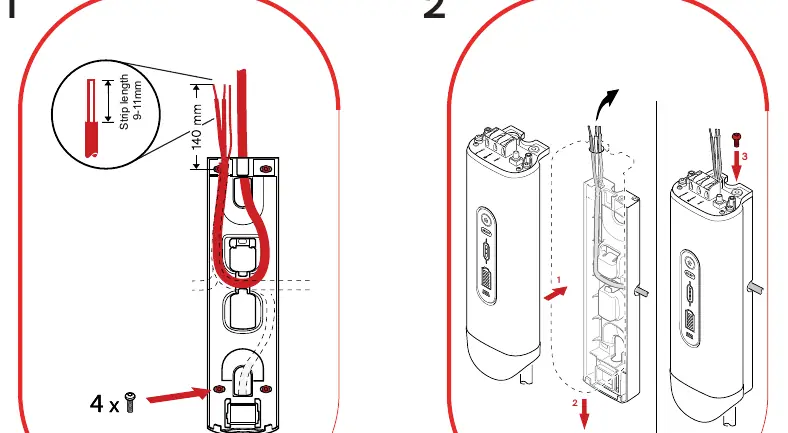

- Rysunek 1: Pokazuje sposób przygotowania przewodów i ich wprowadzenia do obudowy.
- Rysunek 3: Przedstawia schemat podłączenia fazy (L), neutralnego (N) i uziemienia oraz tabelę ustawień prądu.
Zgodność modelu
- Urządzenie przeznaczone do instalacji jednofazowych.
- Maksymalna moc ładowania wynosi 4.6kW.
