Instrukcja instalacji stacji ładowania DEFA Solid 1-Phase

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcję instalacji stacji ładowania DEFA Solid 1-Phase. Kluczowe czynności obejmują przygotowanie przewodów elektrycznych, montaż mechaniczny urządzenia oraz konfigurację natężenia prądu ładowania za pomocą wbudowanego przełącznika. Przed przystąpieniem do prac upewnij się, że zasilanie jest odłączone.

Przygotowanie i montaż

Proces instalacji wymaga odpowiedniego przygotowania przewodów:

• Zdejmij izolację z przewodów na długości 9-11 mm.
• Przeprowadź przewody przez otwór w podstawie urządzenia, pozostawiając około 140 mm zapasu.
• Przymocuj podstawę stacji do ściany za pomocą 4 śrub montażowych.
• Upewnij się, że przewody są poprawnie ułożone wewnątrz obudowy przed jej zamknięciem.

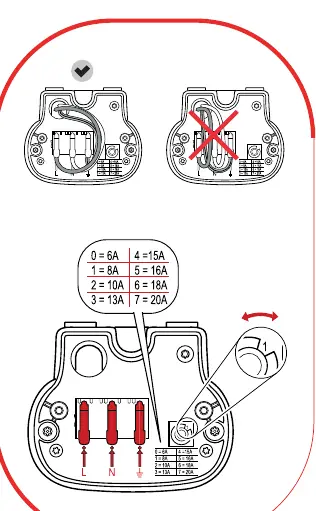

Konfiguracja natężenia prądu

Urządzenie posiada przełącznik (dial) umożliwiający ustawienie maksymalnego natężenia prądu ładowania. Ustawienie musi być zgodne z zabezpieczeniami instalacji elektrycznej:

• 0 = 6A
• 1 = 8A
• 2 = 10A
• 3 = 13A
• 4 = 15A
• 5 = 16A
• 6 = 18A
• 7 = 20A

Upewnij się, że przełącznik jest ustawiony w poprawnej pozycji zgodnie z powyższą tabelą.

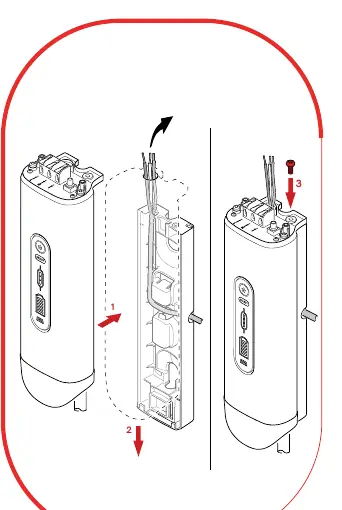

Finalizacja instalacji

Po zakończeniu konfiguracji i podłączeniu przewodów:

• Nałóż pokrywę urządzenia na podstawę.
• Zabezpiecz obudowę, dokręcając śrubę znajdującą się na górze stacji ładowania.
