Instrukcja obsługi BIOS i UEFI serwera Dell EMC PowerEdge R450

Przewodnik po konfiguracji BIOS i UEFI dla serwera Dell EMC PowerEdge R450. Dowiedz się, jak zarządzać ustawieniami systemu, zmieniać kolejność rozruchu, konfigurować zabezpieczenia i zarządzać pamięcią.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Tabela opcji menu głównego System Setup Strona 4 Tabela szczegółów zabezpieczeń systemu (System Security) Strona 18

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi przewodnik po aplikacjach zarządzania systemem przed uruchomieniem systemu operacyjnego (pre-operating system management applications) dla serwera Dell EMC PowerEdge R450. Umożliwia on konfigurację BIOS, iDRAC, ustawień urządzeń oraz zarządzanie rozruchem bez konieczności ładowania systemu operacyjnego.

Dostęp do konfiguracji

Aby uzyskać dostęp do ustawień serwera, należy skorzystać z odpowiednich klawiszy funkcyjnych podczas uruchamiania:

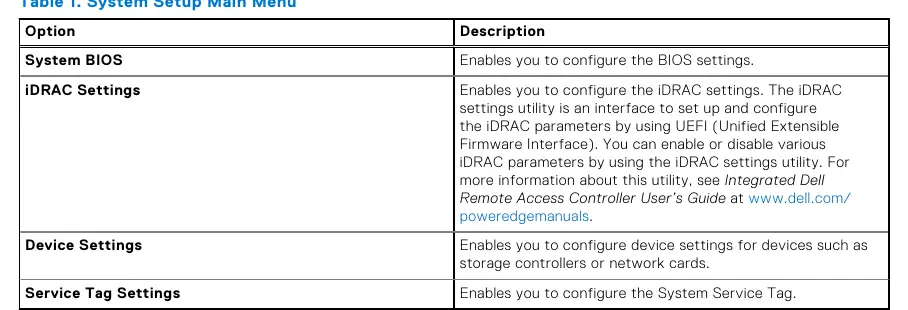

Tabela opcji menu głównego System Setup
Tabela opcji menu głównego System Setup
  • F2 (System Setup): Główne menu konfiguracji BIOS, iDRAC i urządzeń.
  • F11 (Boot Manager): Menu wyboru urządzenia rozruchowego dla pojedynczego uruchomienia.
  • F12 (PXE Boot): Opcja rozruchu sieciowego.

Konfiguracja System BIOS

Menu System BIOS pozwala na szczegółową konfigurację podzespołów serwera:

  • Memory Settings: Zarządzanie pamięcią RAM, w tym trybami pracy (Optimizer Mode, Fault Resilient Mode) oraz funkcjami korekcji błędów.
  • Processor Settings: Konfiguracja parametrów procesora, w tym technologii wirtualizacji, prędkości łącza (CPU Interconnect Speed) oraz zarządzania energią.
  • SATA i NVMe Settings: Konfiguracja kontrolerów pamięci masowej. Uwaga: dla macierzy RAID na dyskach NVMe wymagane jest ustawienie trybu RAID zarówno w NVMe, jak i Embedded SATA.
  • Boot Settings: Wybór trybu rozruchu (BIOS lub UEFI). Ostrzeżenie: Zmiana trybu rozruchu może uniemożliwić uruchomienie systemu operacyjnego, jeśli nie został on zainstalowany w tym samym trybie.

Zabezpieczenia systemu

Sekcja System Security umożliwia zarządzanie bezpieczeństwem:

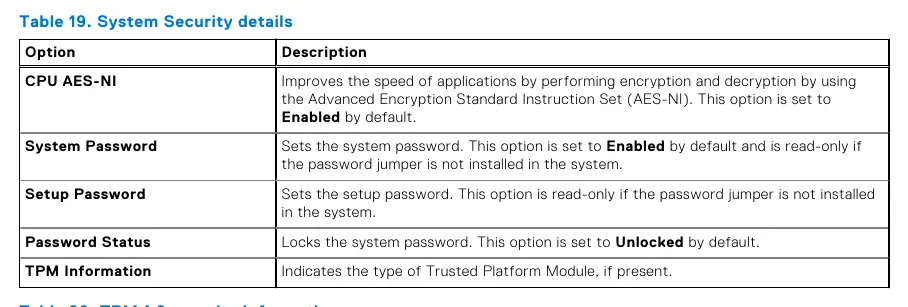

Tabela szczegółów zabezpieczeń systemu (System Security)
Tabela szczegółów zabezpieczeń systemu (System Security)
  • Hasła: Możliwość ustawienia hasła systemowego i hasła konfiguracji (Setup Password).
  • TPM (Trusted Platform Module): Konfiguracja modułu TPM 1.2 lub 2.0, w tym aktywacja i czyszczenie danych.
  • Secure Boot: Zabezpieczenie procesu rozruchu poprzez autoryzację obrazów pre-boot.
  • Intel SGX: Konfiguracja rozszerzeń Software Guard Extensions.

Zarządzanie zasilaniem i profilami

Użytkownik może dostosować wydajność serwera poprzez:

  • System Profile: Wybór profilu wydajności (np. Performance Per Watt, Maximum Performance).
  • AC Power Recovery: Konfiguracja zachowania serwera po przywróceniu zasilania (np. automatyczne włączenie z opóźnieniem).

Praktyczna pomoc

Typowe problemy

System nie uruchamia się po zmianie trybu rozruchu (BIOS/UEFI).

Upewnij się, że system operacyjny został zainstalowany w tym samym trybie, w którym próbujesz uruchomić serwer. Zmiana trybu wymaga ponownej instalacji systemu lub odpowiedniej konfiguracji.

Zapomniane hasło systemowe.

Hasło można zmienić lub usunąć tylko, gdy status hasła (Password Status) jest odblokowany (Unlocked). Jeśli jest zablokowane, wymagana jest fizyczna interwencja zgodnie z instrukcją płyty głównej.

Brak dostępu do niektórych funkcji iDRAC.

Niektóre zaawansowane funkcje w menu iDRAC Settings wymagają posiadania licencji iDRAC Enterprise.

Przed użyciem

  • Podłącz klawiaturę i monitor do serwera.
  • Zrestartuj serwer i naciśnij F2, aby wejść do System Setup.
  • Sprawdź, czy potrzebujesz trybu UEFI (zalecane dla nowoczesnych systemów) czy BIOS (dla kompatybilności wstecznej).
  • Upewnij się, że masz uprawnienia administratora do zmiany ustawień BIOS.
  • W przypadku konfiguracji RAID, sprawdź ustawienia Embedded SATA.

Ilustracje i schematy

  • Instrukcja zawiera tabele opisujące każdą opcję w menu BIOS, co ułatwia nawigację po ustawieniach procesora, pamięci i zabezpieczeń.

Zgodność modelu

  • Tryb RAID nie jest wspierany przez systemy ESXi i Ubuntu.
  • Niektóre funkcje procesora (np. SGX) wymagają specyficznej konfiguracji pamięci (identyczne moduły DIMM).
  • Sieć (Network Settings) nie jest wspierana w trybie rozruchu BIOS.
