Delta 100kW Power Conditioning System (PCS) Operation Manual

Opis produktu

System Delta 100kW Power Conditioning System (PCS) to zaawansowane urządzenie służące do zarządzania energią w instalacjach z magazynami energii. Urządzenie umożliwia konwersję mocy, monitorowanie parametrów sieci oraz współpracę z systemami zarządzania bateriami (BMS).

Bezpieczeństwo

Instalacja, uruchomienie, serwis i konserwacja muszą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia. Przed przystąpieniem do prac należy dokładnie zapoznać się z całą instrukcją oraz przestrzegać wszystkich ostrzeżeń typu DANGER, WARNING, CAUTION i NOTICE. Wszystkie instalacje elektryczne muszą być zgodne z lokalnymi przepisami.

Uruchomienie i obsługa

Uruchomienie systemu PCS odbywa się w kilku krokach:

• Upewnij się, że wyłącznik nadrzędny jest w stanie zamkniętym.

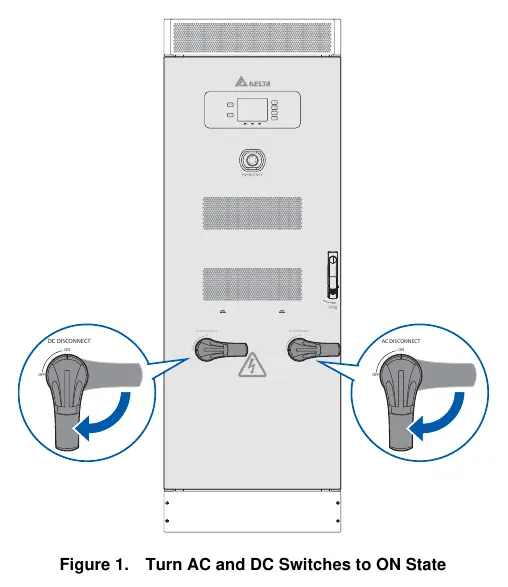

• Przełącz przełączniki AC i DC na przednim panelu do pozycji ON. System przejdzie w tryb czuwania (standby).
• Użyj oprogramowania PCS HMI Tool na komputerze, aby wysłać komendę PCS ON, co przełączy system w tryb pracy (RUN).

Wyłączanie systemu odbywa się poprzez oprogramowanie PCS HMI Tool (komenda PCS OFF), a następnie przełączenie przełączników AC i DC do pozycji OFF.

Monitorowanie i konfiguracja

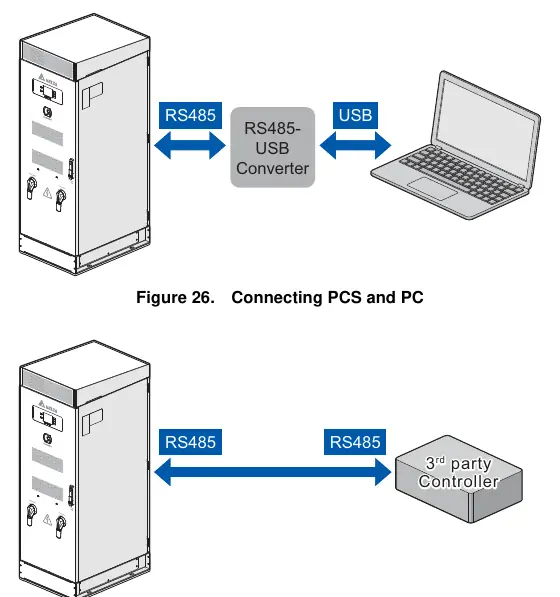

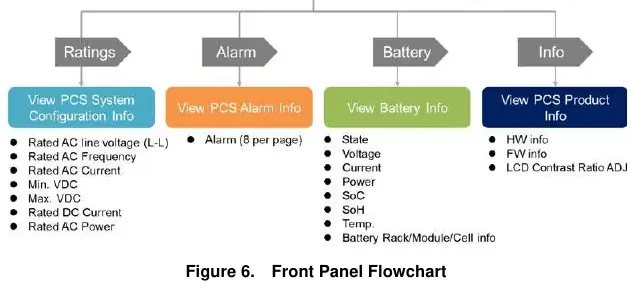

Użytkownik może monitorować stan systemu za pomocą wbudowanego panelu LCD lub oprogramowania PCS HMI Tool. Panel przedni umożliwia podgląd parametrów znamionowych, alarmów, stanu baterii oraz informacji o oprogramowaniu. Oprogramowanie PCS HMI Tool pozwala na zdalne monitorowanie, testowanie protokołu Modbus oraz zaawansowaną konfigurację parametrów systemu i sieci (Grid Code).

Konserwacja i usterki

System posiada rozbudowany system logowania zdarzeń. W przypadku wystąpienia błędu, na panelu LCD wyświetlany jest kod błędu. Szczegółowe definicje kodów błędów (MCU, DSP, Hardware) znajdują się w sekcji Appendix instrukcji. Użytkownik może pobrać logi błędów za pomocą oprogramowania PCS HMI Tool w celu ich analizy w programie Excel.

Utylizacja

Utylizacja urządzenia powinna odbywać się zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektronicznego i elektrycznego.
