Instrukcja części zamiennych baterii kuchennej Delta 19893Z-SD-DST
Przewodnik po częściach zamiennych do baterii kuchennej Delta 19893Z-SD-DST. Znajdź numery katalogowe elementów montażowych, wylewki, głowicy i akcesoriów.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi schemat budowy baterii kuchennej Delta 19893Z-SD-DST. Zawiera wykaz części zamiennych (oznaczonych numerami RP), które mogą być wymagane podczas naprawy lub konserwacji urządzenia.

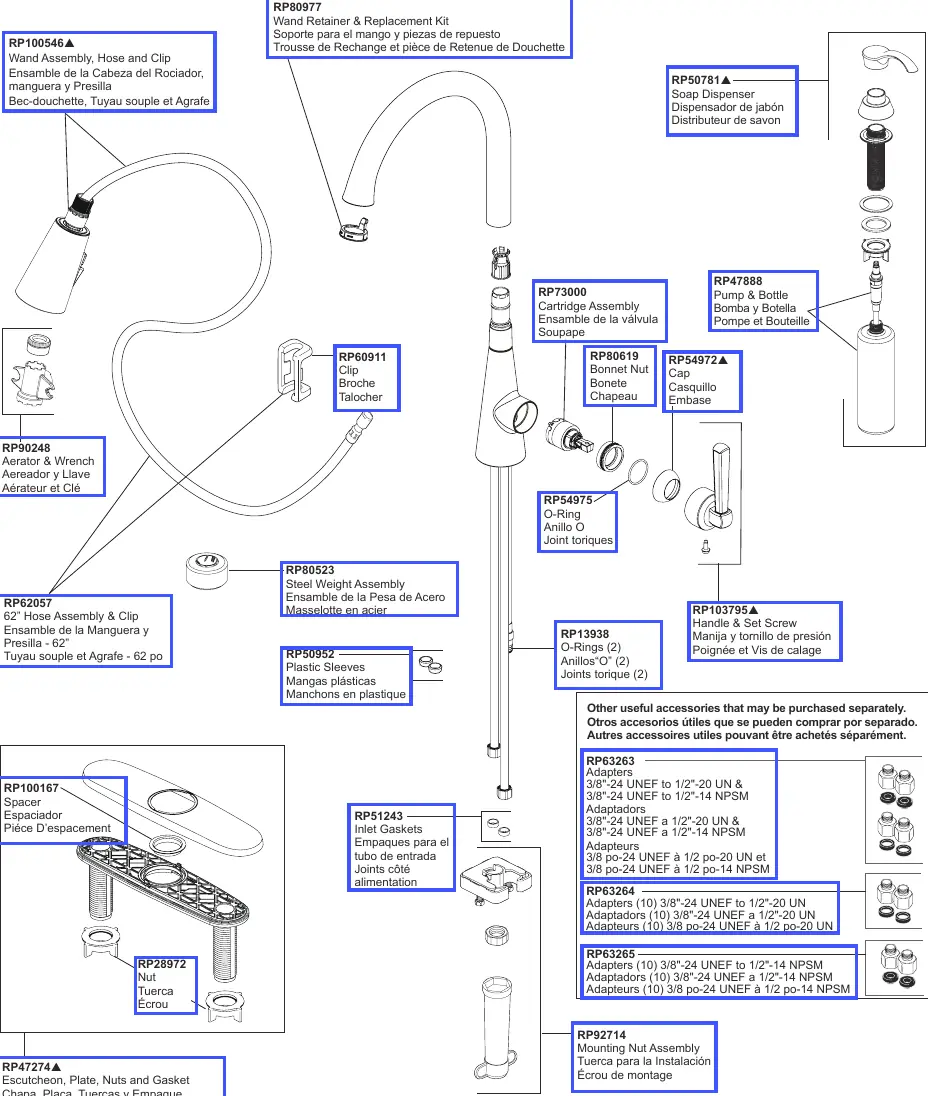

Schemat budowy i części zamienne
Poniżej znajduje się zestawienie kluczowych elementów baterii:
- Głowica (Cartridge Assembly): RP73000
- Wylewka (Wand Assembly, Hose and Clip): RP100546
- Wąż (62" Hose Assembly & Clip): RP62057
- Uchwyt (Handle & Set Screw): RP103795
- Dozownik mydła (Soap Dispenser): RP50781
- Nakrętka montażowa (Mounting Nut Assembly): RP92714
- Aerator i klucz (Aerator & Wrench): RP90248
- Uszczelki wlotowe (Inlet Gaskets): RP51243
- Zestaw obciążnika (Steel Weight Assembly): RP80523
Akcesoria dodatkowe
Do baterii można dokupić oddzielnie następujące adaptery:
- RP63263: Adaptery 3/8"-24 UNEF do 1/2"-20 UN oraz 3/8"-24 UNEF do 1/2"-14 NPSM
- RP63264: Adaptery (10 szt.) 3/8"-24 UNEF do 1/2"-20 UN
- RP63265: Adaptery (10 szt.) 3/8"-24 UNEF do 1/2"-14 NPSM
Praktyczna pomoc
Typowe problemy
Sprawdź stan uszczelek (RP13938) lub wymień głowicę (RP73000).
Wymień cały zestaw węża (RP62057).
Przed użyciem
- Zidentyfikuj numer części (RP) na podstawie schematu.
- Upewnij się, że posiadasz odpowiednie narzędzia do demontażu.
- W przypadku problemów z podłączeniem sprawdź, czy wymagane są adaptery (RP63263, RP63264, RP63265).
