Schemat części baterii kuchennej Delta Charmaine 19962TZ-SD-DST

Szczegółowy schemat części zamiennych dla baterii kuchennej Delta Charmaine 19962TZ-SD-DST. Zidentyfikuj komponenty, numery części RP oraz akcesoria montażowe.

Spis treści

Najważniejsze informacje

Niniejszy dokument stanowi oficjalny schemat budowy baterii kuchennej Delta Charmaine 19962TZ-SD-DST. Służy on do identyfikacji poszczególnych komponentów urządzenia w celu ich konserwacji, naprawy lub wymiany. Każda część posiada unikalny numer katalogowy (RP), który jest niezbędny przy zamawianiu części zamiennych.

Wykaz części zamiennych

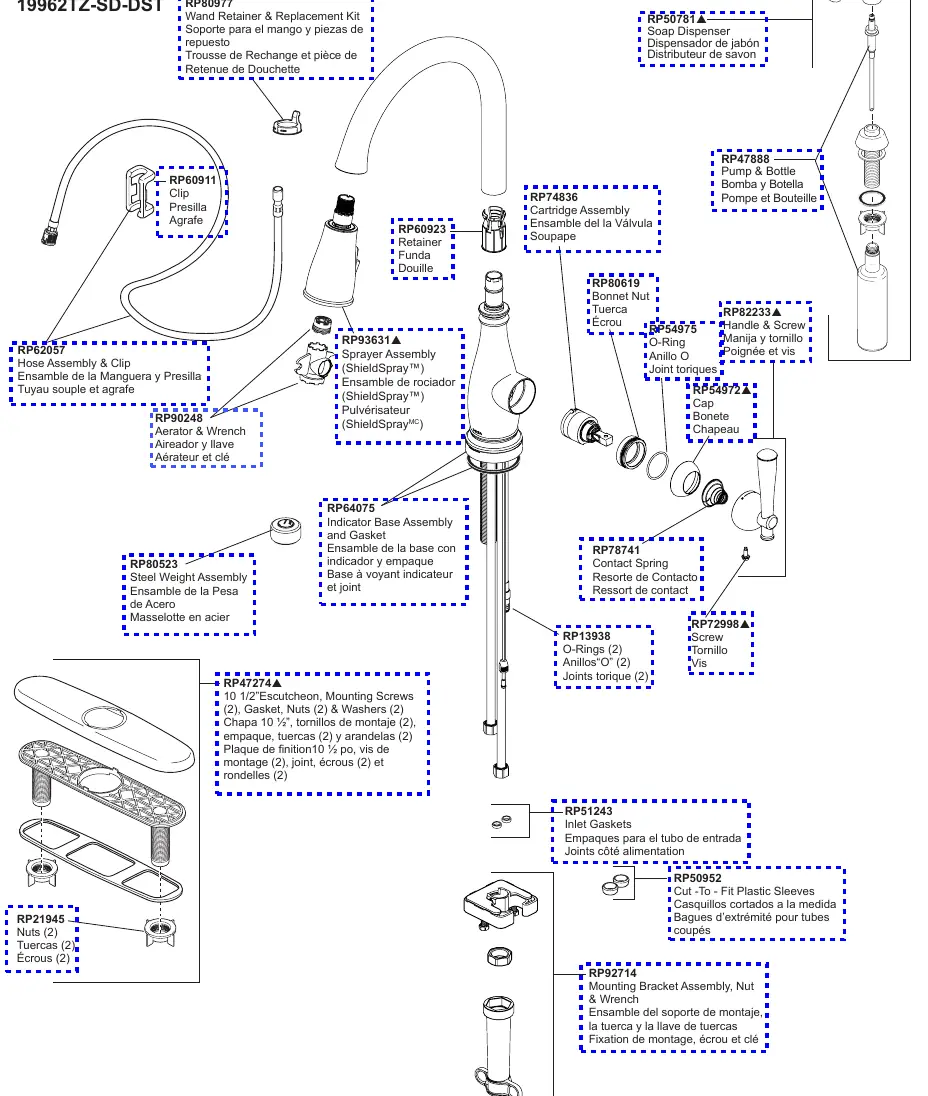

Schemat przedstawia rozłożoną konstrukcję baterii, obejmującą kluczowe elementy:

Wylewka i głowica: Zestaw wylewki (RP62057), wkład zaworu (RP74836), nakrętka (RP80619).
Elementy sterujące: Uchwyt (RP82233), sprężyna kontaktowa (RP78741), nasadka (RP54972).
Montaż i uszczelnienia: Zestaw montażowy (RP92714), uszczelki typu O-ring (RP13938), nakrętki (RP21945).
Akcesoria dodatkowe: Zestaw dozownika mydła (RP50781), aerator (RP90248), obciążnik (RP80523).

Akcesoria elektroniczne i montażowe

Dla wersji z funkcjami elektronicznymi dostępne są dodatkowe komponenty:

Zasilanie: Zasilacz 9V (EP102157) oraz skrzynka na baterie (RP78389).
Sterowanie: Zespół solenoidu (EP92546) – uwaga: numer części może różnić się w zależności od wykończenia baterii.
Przyłącza: Zawory zwrotne (RP53468), filtr (RP93410) oraz różne adaptery przyłączeniowe (RP63263, RP63264, RP63265).

Konserwacja i wymiana

Podczas wymiany części należy zwrócić szczególną uwagę na:

Prawidłowe osadzenie uszczelek (O-rings) w celu uniknięcia wycieków.
Użycie odpowiedniego klucza dołączonego do zestawów montażowych.
Weryfikację wykończenia (finish) przy zamawianiu części takich jak solenoid, aby pasowały do koloru baterii.

Praktyczna pomoc

Typowe problemy

Wyciek wody z wylewki

Sprawdź stan uszczelek (O-rings) RP13938 lub wymień wkład zaworu RP74836.

Brak przepływu wody

Sprawdź filtr RP93410 oraz zawory zwrotne RP53468 pod kątem zanieczyszczeń.

Problemy z elektroniką (wersja dotykowa)

Sprawdź stan baterii w skrzynce RP78389 lub poprawność podłączenia zasilacza EP102157.

Przed użyciem

Zidentyfikuj numer części RP na schemacie przed zakupem zamiennika.
Upewnij się, że posiadasz odpowiednie narzędzia do demontażu (klucze dołączone do zestawów).
W przypadku wymiany solenoidu sprawdź, czy wymagana jest wersja standardowa czy wersja XX (zależnie od wykończenia).
Przed przystąpieniem do prac zamknij dopływ wody.
