Instrukcja montażu systemu wykończeniowego Detex 105600-X Value Series Trim

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcję montażu systemu wykończeniowego (trim) Detex 105600-X dla serii 01P/01PN. Instrukcja obejmuje przygotowanie drzwi oraz procedurę instalacji osłony (escutcheon) i płyty montażowej.

Wymagane narzędzia

Do poprawnego montażu wymagane są następujące narzędzia:

• Wiertarka
• Ołówek
• Okulary ochronne
• Punktak
• Młotek
• Miarka
• Śrubokręt

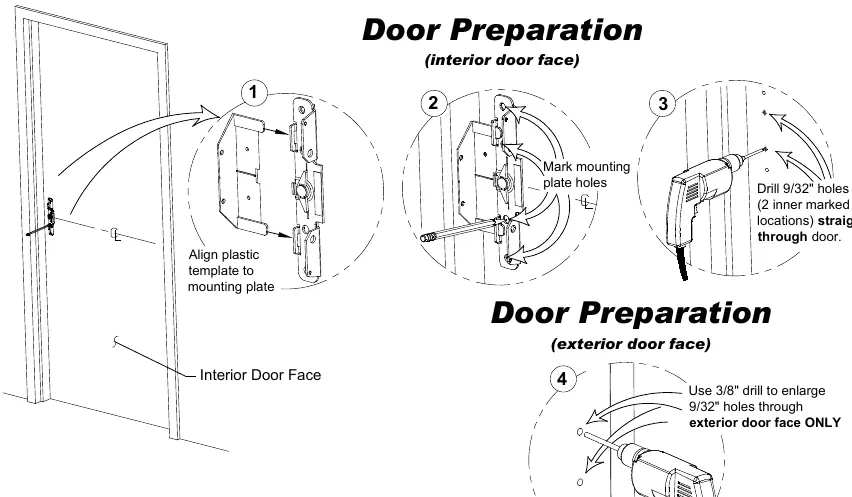

Przygotowanie drzwi

Przed przystąpieniem do montażu należy odpowiednio przygotować powierzchnię drzwi:

1. Dopasuj szablon z tworzywa sztucznego do płyty montażowej.
2. Zaznacz miejsca otworów na płycie montażowej.
3. Wywierć otwory 9/32" (ok. 7 mm) w dwóch zaznaczonych miejscach, prowadząc wiertło prosto przez drzwi (od strony wewnętrznej).
4. Użyj wiertła 3/8" (ok. 9,5 mm), aby powiększyć otwory 9/32" wyłącznie na zewnętrznej stronie drzwi.

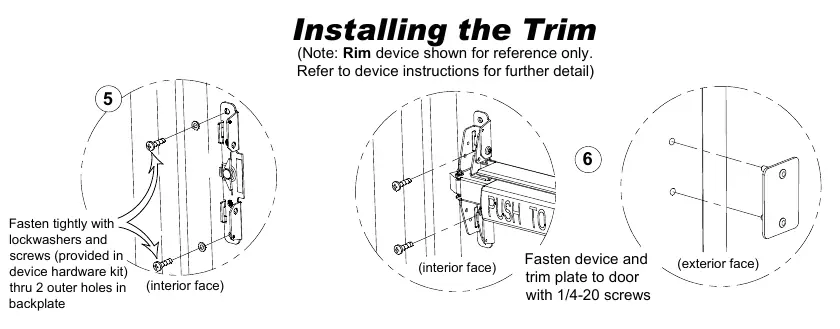

Montaż systemu

Po przygotowaniu otworów wykonaj następujące kroki:

1. Przymocuj urządzenie oraz płytę wykończeniową do drzwi za pomocą śrub 1/4-20.
2. Dokręć mocno całość za pomocą podkładek zabezpieczających i śrub (dostarczonych w zestawie montażowym urządzenia) przez dwa zewnętrzne otwory w płycie tylnej.

Uwaga: Urządzenie typu Rim pokazano na rysunkach wyłącznie w celach poglądowych. W celu uzyskania szczegółowych informacji dotyczących samego urządzenia, należy zapoznać się z jego dedykowaną instrukcją.
