Instrukcja montażu okucia drzwiowego Detex 03WM Trim
Szybki przewodnik instalacji okucia Detex 03WM Trim. Dowiedz się, jak przygotować drzwi, wyznaczyć otwory, zamontować płytę czołową, zamek wpuszczany oraz wkładkę bębenkową.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Dokument zawiera instrukcje montażu okucia Detex 03WM Trim. Do poprawnej instalacji wymagane jest użycie szablonu z tworzywa sztucznego w celu precyzyjnego wyznaczenia otworów. Zalecana wysokość montażu od wykończonej podłogi do linii środkowej urządzenia wynosi 40 cali (ok. 101,6 cm).
Narzędzia i materiały
- Okulary ochronne (należy założyć przed rozpoczęciem pracy)
- Ołówek
- Punktak
- Młotek
- Wiertarka
- Wiertła i gwintowniki
- Śrubokręt krzyżakowy
- Miarka
Wykaz części
- Płyta czołowa 03WM
- Wkładka bębenkowa (sprzedawana oddzielnie)
- Kołnierz wkładki (sprzedawany oddzielnie)
- Nakrętki 1/4-20
Montaż - Krok po kroku

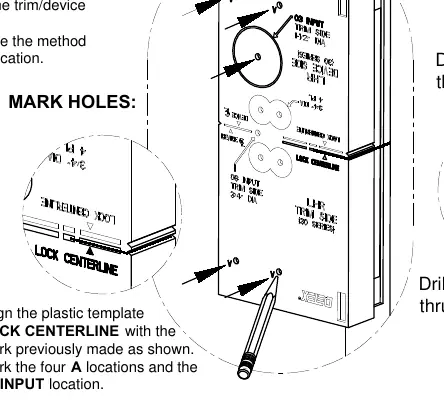

Krok 1: Przygotowanie drzwi
Wyznacz linię środkową zamka na drzwiach. Użyj szablonu z tworzywa sztucznego, aby wyrównać go z linią środkową i zaznaczyć otwory montażowe oraz otwór 03 INPUT. Wywierć otwór o średnicy 1-1/4 cala oraz cztery otwory o średnicy 3/8 cala.

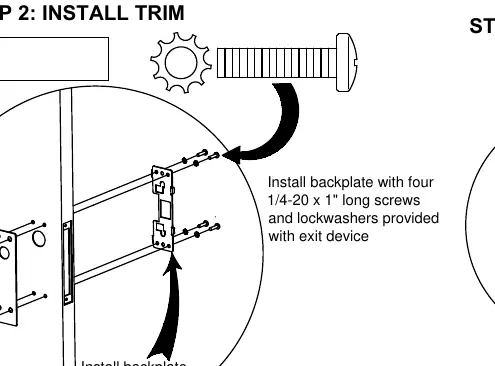

Krok 2: Montaż okucia
Zamontuj płytę tylną za pomocą czterech śrub 1/4-20 x 1 cal oraz podkładek zabezpieczających dostarczonych z urządzeniem wyjściowym.

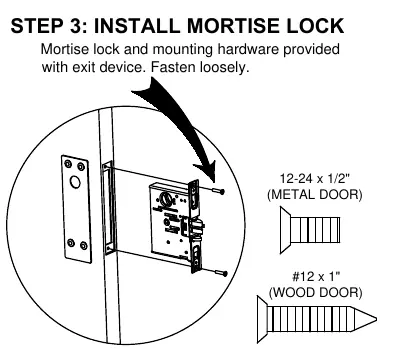

Krok 3: Montaż zamka wpuszczanego
Zamontuj zamek wpuszczany i osprzęt montażowy dostarczony z urządzeniem wyjściowym. Dokręcaj śruby luźno.
Krok 4: Montaż wkładki bębenkowej
Wkręć wkładkę bębenkową zgodnie z ruchem wskazówek zegara.
Krok 5: Zabezpieczenie wkładki
Dokręć śruby mocujące, w tym śrubę znajdującą się najbliżej strony okucia drzwi.
Informacje o producencie
Detex Corporation
Praktyczna pomoc
Typowe problemy
Użyj metody pomiaru kieszeni zamka, aby wyznaczyć linię środkową zamka (LOCK centerline) przed użyciem szablonu.
Upewnij się, że szablon z tworzywa sztucznego jest poprawnie wyrównany z linią środkową zamka przed zaznaczeniem punktów wiercenia.
Przed użyciem
- Załóż okulary ochronne
- Przygotuj szablon z tworzywa sztucznego
- Upewnij się, że posiadasz wkładkę bębenkową i kołnierz (sprzedawane oddzielnie)
- Wyznacz linię środkową zamka na drzwiach
- Sprawdź, czy posiadasz odpowiednie wiertła do metalu lub drewna
