Instrukcja montażu osłony antywandalowej Detex 02Z i 03Z

Dowiedz się, jak prawidłowo zamontować osłonę antywandalową Detex 02Z i 03Z. Przewodnik zawiera listę narzędzi, procedurę przygotowania drzwi oraz instrukcję instalacji krok po kroku.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

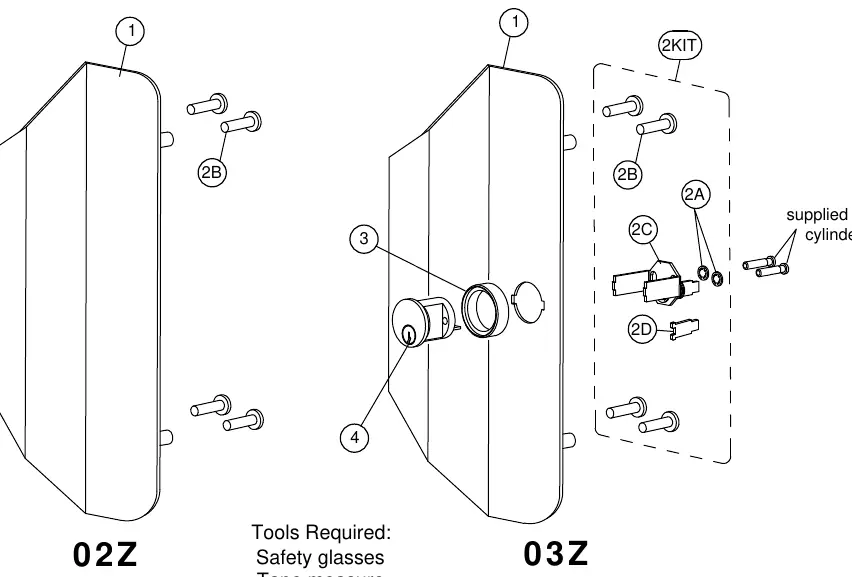

Schemat części i rozbicie elementów 02Z oraz 03Z

Strona 2

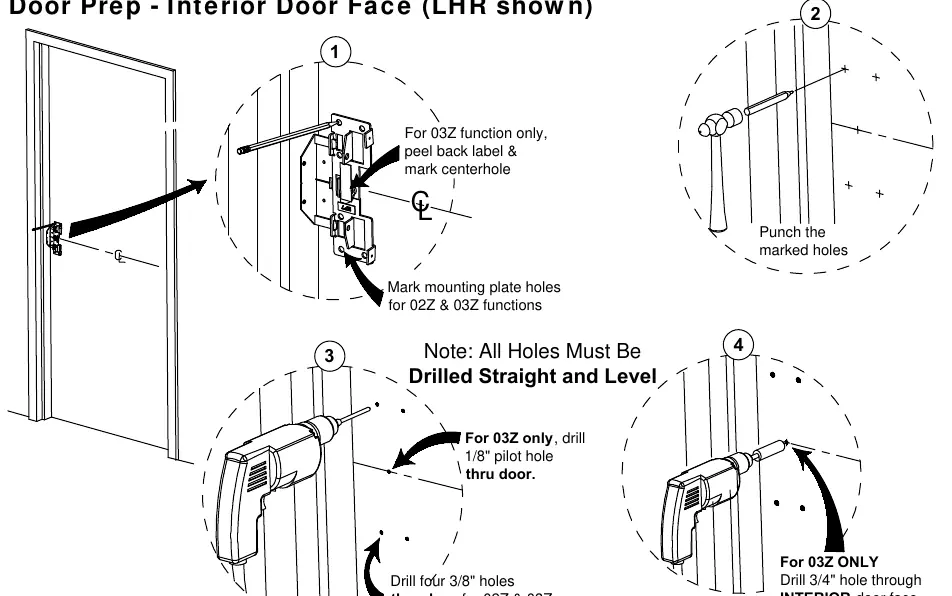

Instrukcja przygotowania otworów w drzwiach

Strona 3

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu osłon antywandalowych Detex 02Z oraz 03Z. Dokument zawiera szczegółowe zestawienie części, listę wymaganych narzędzi oraz procedurę przygotowania drzwi i instalacji osłony. W przypadku problemów technicznych należy kontaktować się z pomocą techniczną Detex pod numerem 800-729-3839 (opcja 2).

Wymagane narzędzia

Okulary ochronne
Miarka
Ołówek
Młotek
Punktak
Wiertarka
Wiertło 3/8"
Otwornica 1-1/2" (tylko dla 03Z)
Wiertło 3/4" (tylko dla 03Z)
Śrubokręt

Przygotowanie drzwi

Przed montażem należy przygotować drzwi zgodnie z modelem:

02Z: Nie wymaga specjalnego przygotowania osłony.
03Z: Wymaga wywiercenia otworu 1-1/2" na zewnętrznej stronie drzwi oraz otworu 3/4" na wewnętrznej stronie.
Wszystkie modele: Wywierć cztery otwory 3/8" przez drzwi zgodnie z szablonem. Wszystkie otwory muszą być wywiercone prosto i w poziomie.

Montaż osłony

Przygotuj trzpień (tailpiece) odpowiedni do grubości drzwi (1-3/4" i 2" lub 2-1/4"). W przypadku drzwi 2-1/4" wymień trzpień na dłuższy z zestawu.
Umieść osłonę na zewnętrznej stronie drzwi.
Przymocuj płytkę montażową (backplate) do osłony za pomocą śrub maszynowych 1/4-20 x 1".
Upewnij się, że trzpień osłony jest poprawnie osadzony w krzywce (cam) na płytce montażowej. Klucz musi być wyjęty z cylindra podczas montażu.

Informacje o producencie

Detex Corporation

Profil marki

Strona producenta https://www.detex.com/ Wsparcie https://www.detex.com/

Praktyczna pomoc

Typowe problemy

Brak części lub konfiguracji na schemacie

Skontaktuj się z pomocą techniczną Detex pod numerem 800-729-3839 (opcja 2).

Drzwi o grubości 2-1/4 cala

Wymień zainstalowany trzpień (tailpiece) na dłuższy znajdujący się w zestawie montażowym.

Przed użyciem

Sprawdź grubość drzwi (1-3/4" do 2-1/4").
Przygotuj wymagane narzędzia (wiertarka, wiertła, otwornica).
Upewnij się, że masz odpowiedni zestaw (02Z lub 03Z).
Załóż okulary ochronne.
