Instrukcja montażu systemu wykończeniowego Detex 105600-X Value Series
Praktyczny przewodnik instalacji systemu wykończeniowego Detex 105600-X Value Series. Dowiedz się, jak przygotować drzwi, wykonać otwory montażowe oraz poprawnie zamocować elementy zestawu.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu systemu wykończeniowego (trim) serii Value, model 105600-X. Proces instalacji wymaga przygotowania drzwi poprzez wywiercenie odpowiednich otworów oraz poprawnego zamocowania płyty montażowej i osłony (escutcheon). Przed przystąpieniem do pracy należy upewnić się, że posiadamy wszystkie niezbędne narzędzia.

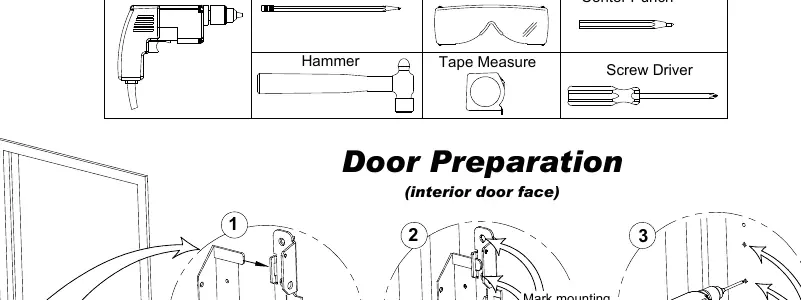

Wymagane narzędzia
- Wiertarka elektryczna
- Ołówek
- Okulary ochronne
- Punktak
- Młotek
- Miarka
- Śrubokręt
Przygotowanie drzwi
Proces przygotowania drzwi obejmuje zarówno stronę wewnętrzną, jak i zewnętrzną:
- Strona wewnętrzna: Dopasuj plastikowy szablon do płyty montażowej, zaznacz otwory montażowe i wywierć otwory o średnicy 9/32 cala prosto przez drzwi w dwóch zaznaczonych wewnętrznych punktach.
- Strona zewnętrzna: Użyj wiertła 3/8 cala, aby powiększyć otwory 9/32 cala wyłącznie po zewnętrznej stronie drzwi.
Instalacja systemu
- Przymocuj płytę montażową, dokręcając ją mocno za pomocą podkładek zabezpieczających i śrub (dostarczonych w zestawie montażowym urządzenia) przez dwa zewnętrzne otwory w płycie tylnej.
- Zamocuj urządzenie oraz płytę wykończeniową do drzwi za pomocą śrub 1/4-20.
Kontakt
Detex Corporation, 302 Detex Drive, New Braunfels, Texas 78130-3045. Telefon: (830)629-2900 / 1-800-729-3839. Faks: (830)620-6711. E-mail: [email protected]. Strona internetowa: www.detex.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Detex Corporation
Praktyczna pomoc
Typowe problemy
Upewnij się, że plastikowy szablon jest poprawnie wyrównany z płytą montażową przed zaznaczeniem punktów wiercenia.
Upewnij się, że użyto podkładek zabezpieczających przy dokręcaniu płyty tylnej.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie narzędzia: wiertarkę, ołówek, okulary ochronne, punktak, młotek, miarkę i śrubokręt.
- Upewnij się, że posiadasz zestaw montażowy 105600-X.
- Załóż okulary ochronne przed rozpoczęciem wiercenia.
- Zweryfikuj, czy posiadasz odpowiednie wiertła (9/32 cala oraz 3/8 cala).
