System kotwienia chemicznego DEWALT Pure110+ z odsysaniem pyłu DustX+
Instrukcja stosowania systemu kotwienia chemicznego Pure110+ w połączeniu z technologią automatycznego odsysania pyłu DustX+ dla zapewnienia optymalnej wytrzymałości połączeń w betonie.
Spis treści
Wprowadzenie do systemu Pure110+ i DustX+
System kotwienia chemicznego DEWALT Pure110+ został zaprojektowany w celu zapewnienia wysokiej wytrzymałości połączeń w betonie. Zgodnie z wymogami norm ACI 318, metoda wiercenia oraz sposób czyszczenia otworu mają kluczowe znaczenie dla nośności kotew. Tradycyjne metody wymagają wieloetapowego czyszczenia, jednak wprowadzenie systemu DustX+ pozwala na jednoczesne wiercenie i oczyszczanie otworu z pyłu.
Zalety systemu DustX+
System DustX+ integruje wiertarkę udarową, wiertło drążone (Hollow Drill Bit) oraz odkurzacz HEPA. Dzięki takiemu rozwiązaniu użytkownik eliminuje konieczność ręcznego przedmuchiwania i szczotkowania otworu, co znacząco przyspiesza pracę na placu budowy. Wiertła drążone są podłączone do odkurzacza, który na bieżąco usuwa urobek, zapewniając czystość otworu wymaganą do uzyskania pełnej wytrzymałości wiązania chemicznego.
Wymagania techniczne i bezpieczeństwo
Aby system Pure110+ osiągnął deklarowane parametry wytrzymałościowe, instalacja musi być przeprowadzona w suchym betonie. Wiertła używane w systemie muszą spełniać normę ANSI B212.15. Badania przeprowadzone zgodnie z normami ACI 355.4 oraz ASTM E488 potwierdzają, że przy zastosowaniu systemu DustX+ nie jest wymagana redukcja współczynnika nośności (współczynnik wynosi 1.0), co oznacza, że kotwy zachowują pełną projektowaną wytrzymałość.
Proces instalacji
Proces instalacji z systemem DustX+ jest uproszczony w porównaniu do metod tradycyjnych. W przypadku użycia standardowych wierteł węglikowych, konieczne jest wykonanie procedury: przedmuchanie otworu, szczotkowanie, a następnie ponowne przedmuchanie. Przy użyciu systemu DustX+ z wiertłem drążonym, proces ten jest zintegrowany z wierceniem. Należy pamiętać, że wszystkie komponenty, w tym odkurzacz HEPA, muszą być sprawne i odpowiednio dobrane do rodzaju wykonywanego otworu.
Konserwacja i zgodność
Regularna kontrola stanu wierteł drążonych oraz filtrów w odkurzaczu HEPA jest niezbędna dla zachowania skuteczności odsysania pyłu. Należy zawsze korzystać z oryginalnych komponentów DEWALT, aby zapewnić zgodność z certyfikatami ICC-ES ESR-3298. W przypadku wątpliwości dotyczących specyficznych warunków montażu, zaleca się zapoznanie z pełną dokumentacją techniczną dostępną na stronie producenta.
Informacje o producencie
DeWalt
Praktyczna pomoc
Typowe problemy
Zanieczyszczony otwór po wierceniu
Zastosuj system DustX+ z wiertłem drążonym lub wykonaj pełną procedurę czyszczenia: przedmuchanie, szczotkowanie, przedmuchanie.
Niska wytrzymałość kotwy
Upewnij się, że beton jest suchy i otwór został wywiercony zgodnie z wymogami normy ANSI B212.15.
Przed użyciem
- Sprawdź, czy wiertło drążone jest drożne
- Upewnij się, że odkurzacz HEPA jest włączony
- Zweryfikuj, czy beton jest suchy
- Sprawdź zgodność wiertła z normą ANSI B212.15
Parametry w praktyce
- Współczynnik redukcji (αhdb)
- Wartość określająca wpływ metody czyszczenia na nośność; 1.0 oznacza brak konieczności redukcji wytrzymałości.
Ilustracje i schematy

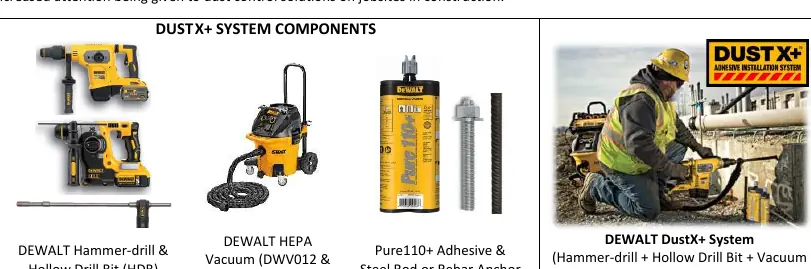

- System DustX+ składa się z wiertarki udarowej, wiertła drążonego, odkurzacza HEPA oraz żywicy Pure110+.
Zgodność modelu
- System wymaga wierteł spełniających normę ANSI B212.15.
- Zgodność z normami ACI 318-19 oraz ACI 318-14.
