Instrukcja obsługi kamery IP Digital Watchdog DWC-MF Series

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi skróconą instrukcję instalacji i konfiguracji kamer IP serii DWC-MF. Przed przystąpieniem do montażu należy upewnić się, że powierzchnia montażowa jest w stanie utrzymać ciężar pięciokrotnie większy od wagi kamery. Kluczowym elementem instalacji jest użycie dołączonego pochłaniacza wilgoci, który zapobiega parowaniu wnętrza obudowy.

Przygotowanie do montażu

Przed instalacją należy przygotować miejsce montażu:

• Usuń folię ochronną z wnętrza kopuły.
• Zainstaluj pochłaniacz wilgoci wokół modułu obiektywu kamery.
• W przypadku montażu na miękkich powierzchniach użyj dołączonej metalowej płytki montażowej.
• Upewnij się, że przewody nie są przytrzaśnięte, co mogłoby doprowadzić do zwarcia lub pożaru.

Montaż kamery

1. Przymocuj korpus główny do wspornika lub powierzchni montażowej, dokręcając śrubę blokującą.
2. W przypadku użycia płytki montażowej, przykręć ją do powierzchni, a następnie wciśnij dolną obudowę, aż zatrzaski się zablokują.
3. Po zakończeniu montażu wyreguluj kąt nachylenia (tilt), obrót (pan) i rotację kamery.
4. Załóż osłonę kopułową, wyrównując linię na kopule z linią na podstawie kamery.

Zasilanie i okablowanie

Kamera może być zasilana na dwa sposoby:

• PoE (Power over Ethernet): Użyj wtryskiwacza PoE (wymagany, sprzedawany oddzielnie) lub przełącznika PoE zgodnego ze standardem IEEE 802.3af.
• Zasilacz 12V DC: Użyj zasilacza o odpowiednich parametrach (brak w zestawie).

W przypadku instalacji zewnętrznej należy użyć dołączonego zestawu wodoszczelnego. Wybierz gumowy pierścień odpowiedni do średnicy kabla sieciowego (czarny dla 4-5.5mm, biały dla powyżej 5.5mm).

Obsługa karty SD

Kamera posiada slot na kartę SD znajdujący się z tyłu modułu kamery:

• Obsługiwane karty: micro SD do 1TB, format FAT32.
• Włóż kartę stykami skierowanymi do góry.
• Aby wyjąć kartę, naciśnij ją, aby zwolnić blokadę.

Konfiguracja sieci i oprogramowanie

Do wykrycia kamery w sieci i wstępnej konfiguracji służy oprogramowanie DW IP Finder:

1. Pobierz i zainstaluj DW IP Finder ze strony digital-watchdog.com.
2. Uruchom program i kliknij 'Scan Devices'.
3. Przy pierwszym logowaniu należy ustawić hasło administratora.
4. Hasło musi zawierać minimum 8 znaków i co najmniej 4 kombinacje: wielkie litery, małe litery, cyfry i znaki specjalne.

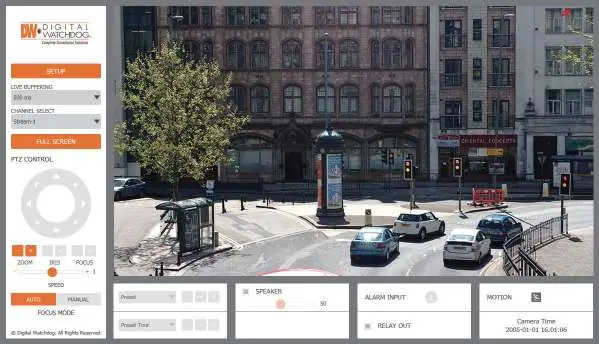

5. Po ustawieniu hasła można przejść do ustawień sieciowych (DHCP lub Statyczny IP) oraz uzyskać dostęp do interfejsu webowego kamery.

Resetowanie urządzenia

Jeśli konieczne jest przywrócenie ustawień fabrycznych, naciśnij i przytrzymaj przycisk resetowania przez 5 sekund.
