Niniejszy dokument stanowi techniczną dokumentację instalacyjną dla pompy ciepła Dimplex 0911HWCF M. Zawiera szczegółowe schematy wymiarowe jednostki zewnętrznej oraz wewnętrznej, a także wykaz przyłączy hydraulicznych i elektrycznych niezbędnych do prawidłowego montażu urządzenia.
Jednostka zewnętrzna
Schemat jednostki zewnętrznej określa fizyczne wymiary urządzenia oraz wymagania dotyczące fundamentu. Należy zwrócić szczególną uwagę na zachowanie odpowiednich odstępów montażowych:
- Wymagany odstęp od fundamentu: >100 mm oraz >80 mm w określonych punktach.
- Urządzenie wymaga stabilnego podłoża o wymiarach montażowych 536 mm.

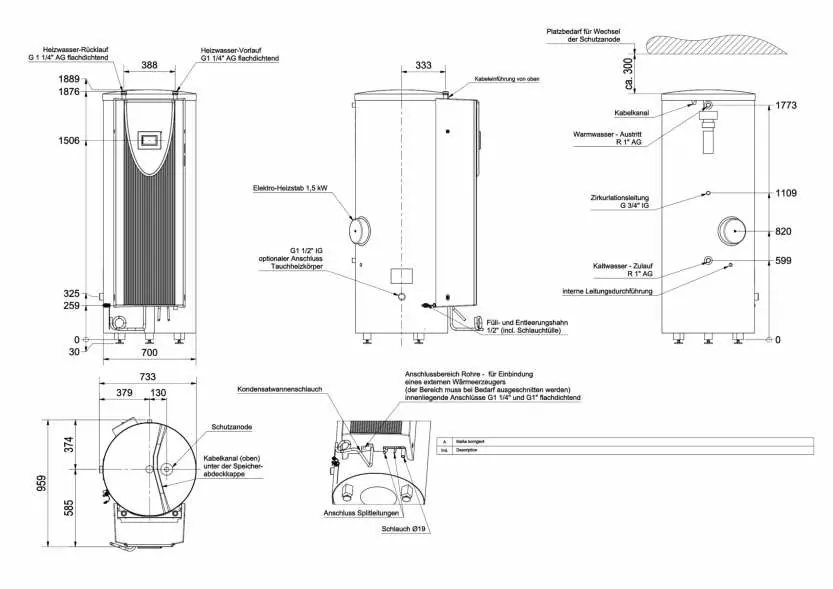

Jednostka wewnętrzna i przyłącza
Jednostka wewnętrzna (zasobnik) posiada szereg przyłączy hydraulicznych. Kluczowe elementy instalacji obejmują:
- Heizwasser-Vorlauf (G 1 1/4"): Zasilanie obiegu grzewczego.
- Heizwasser-Rücklauf (G 1 1/4"): Powrót obiegu grzewczego.
- Warmwasser-Austritt (R 1"): Wylot ciepłej wody użytkowej.
- Kaltwasser-Zulauf (R 1"): Wlot zimnej wody użytkowej.
- Zirkulationsleitung (G 3/4"): Przyłącze cyrkulacji.
- Elektro-Heizstab (1,5 kW): Wbudowana grzałka elektryczna.
Dokumentacja wskazuje również lokalizację kabla zasilającego (Kabelkanal) oraz przyłącza kondensatu (Kondensatwannenschlauch).
Informacje o producencie
Dimplex
Praktyczna pomoc
Typowe problemy
Zapewnij fundament o wymiarach uwzględniających odstępy >100 mm i >80 mm zgodnie ze schematem montażowym.
Sprawdź oznaczenia na jednostce wewnętrznej: Heizwasser-Rücklauf (powrót), Heizwasser-Vorlauf (zasilanie), Warmwasser-Austritt (wylot ciepłej wody), Kaltwasser-Zulauf (wlot zimnej wody).
Przed użyciem
- Sprawdź wymiary fundamentu pod jednostkę zewnętrzną.
- Upewnij się, że masz dostęp do przyłączy hydraulicznych.
- Zweryfikuj wymagania dotyczące zasilania elektrycznego (grzałka 1.5 kW).
- Przygotuj miejsce na odprowadzenie kondensatu.
