Instrukcja instalacji pompy ciepła Dimplex LA 0712BW i LA 0712BWC
Szybki przewodnik instalacji pomp ciepła Dimplex LA 0712BW oraz LA 0712BWC. Dokument zawiera szczegółowe schematy połączeń elektrycznych, hydraulicznych oraz konfigurację sterownika WPM Econ5S.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest skróconą instrukcją instalacji pomp ciepła Dimplex serii LA 0712BW oraz LA 0712BWC. Instrukcja skupia się na technicznym aspekcie podłączenia urządzenia do instalacji elektrycznej oraz hydraulicznej. Przed przystąpieniem do prac należy upewnić się, że wszystkie parametry zasilania oraz przekroje przewodów są zgodne z lokalnymi przepisami i wymaganiami technicznymi producenta.
Schematy elektryczne
Instrukcja zawiera szczegółowy schemat połączeń elektrycznych obejmujący:
- Podłączenie pompy ciepła (+A100) do menedżera pompy ciepła (+A200).
- Połączenie z rozdzielnicą elektryczną (+A300).
- Wykorzystanie magistrali RS485 (J25) do komunikacji między jednostkami.
- Wymagane przekroje przewodów, np. 5x4mm² dla zasilania głównego oraz 3x1,5mm² dla sterowania.
Schematy hydrauliczne
Dokument przedstawia dwa warianty instalacji hydraulicznej (oznaczone jako hydraulic 1 oraz hydraulic 2), które określają sposób podłączenia pompy ciepła do obiegu grzewczego budynku. Schematy uwzględniają rozmieszczenie pomp obiegowych, zaworów mieszających oraz czujników temperatury.
Podłączenie sterownika WPM Econ5S

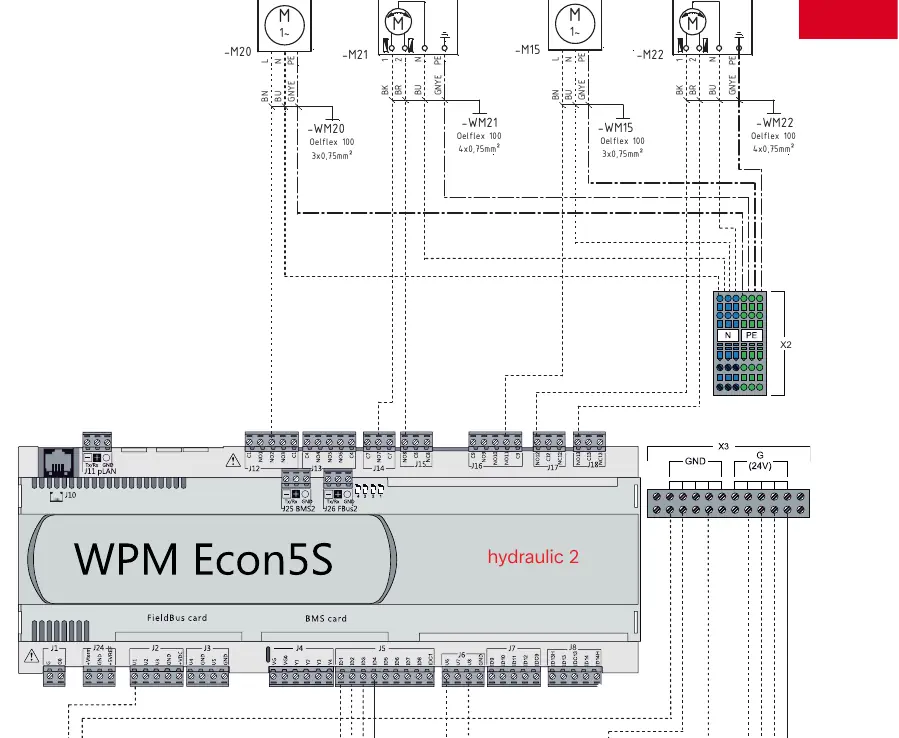

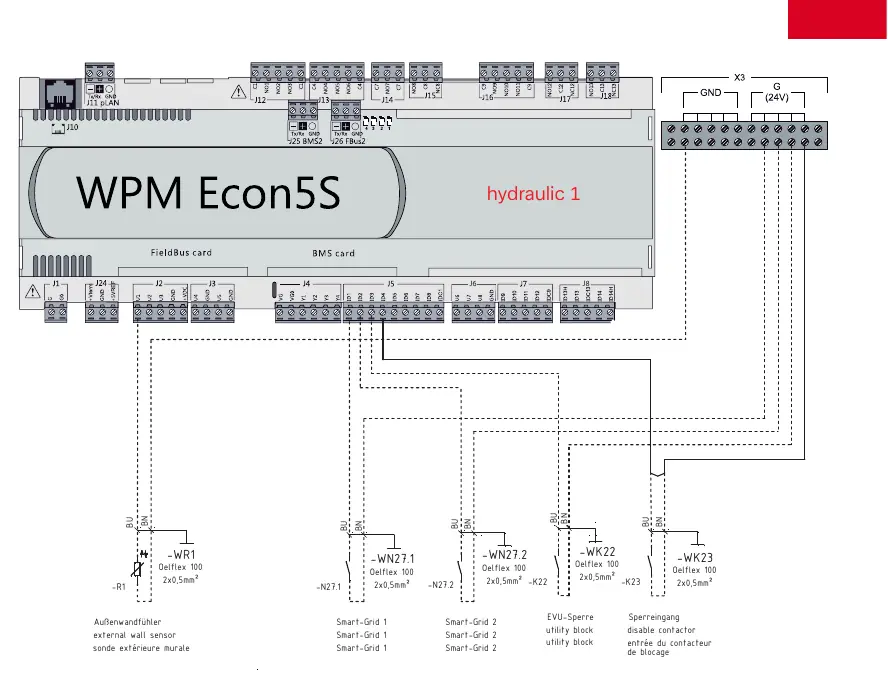

Instrukcja zawiera schematy podłączenia sterownika WPM Econ5S dla obu wariantów hydraulicznych. Wskazano miejsca podłączenia:
- Czujnika temperatury zewnętrznej (-WR1).
- Wejść Smart-Grid (Smart-Grid 1, Smart-Grid 2).
- Sygnałów blokady (EVU-Sperre).
- Pomp obiegowych i zaworów mieszających (w zależności od wariantu hydraulicznego).
