Instrukcja instalacji pompy ciepła Dimplex LA 1118BW / LA 1118BWC

Szybki przewodnik instalacji dla pomp ciepła Dimplex LA 1118BW oraz LA 1118BWC. Zawiera szczegółowe schematy elektryczne i hydrauliczne dla konfiguracji systemów grzewczych oraz podłączenia sterownika WPM Econ5S.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejszy dokument stanowi szybki przewodnik instalacji dla pomp ciepła Dimplex LA 1118BW oraz LA 1118BWC. Zawiera on kluczowe schematy elektryczne i hydrauliczne niezbędne do prawidłowego montażu i uruchomienia systemu. Dokumentacja jest przeznaczona dla wykwalifikowanych instalatorów.

Schematy elektryczne

Schematy przedstawiają połączenia między jednostką pompy ciepła (+A100), sterownikiem (+A200) oraz rozdzielnicą elektryczną (+A300). Dokument określa wymagane typy przewodów, w tym:

  • Zasilanie pompy ciepła: NYM-J 5x4mm²
  • Zasilanie sterownika: NYM-J 3x1,5mm²
  • Magistrala komunikacyjna RS485: J-Y(ST)Y 4x0,28mm²

Schematy hydrauliczne

Instrukcja zawiera dwa warianty hydrauliczne (oznaczone jako hydraulic 1 oraz hydraulic 2), które ilustrują sposób podłączenia pompy ciepła do instalacji grzewczej. Schematy pokazują rozmieszczenie pomp obiegowych, zaworów mieszających oraz punktów pomiarowych.

Podłączenie sterownika WPM Econ5S

Szczegółowe schematy zacisków sterownika WPM Econ5S dla obu wariantów hydraulicznych obejmują podłączenie:

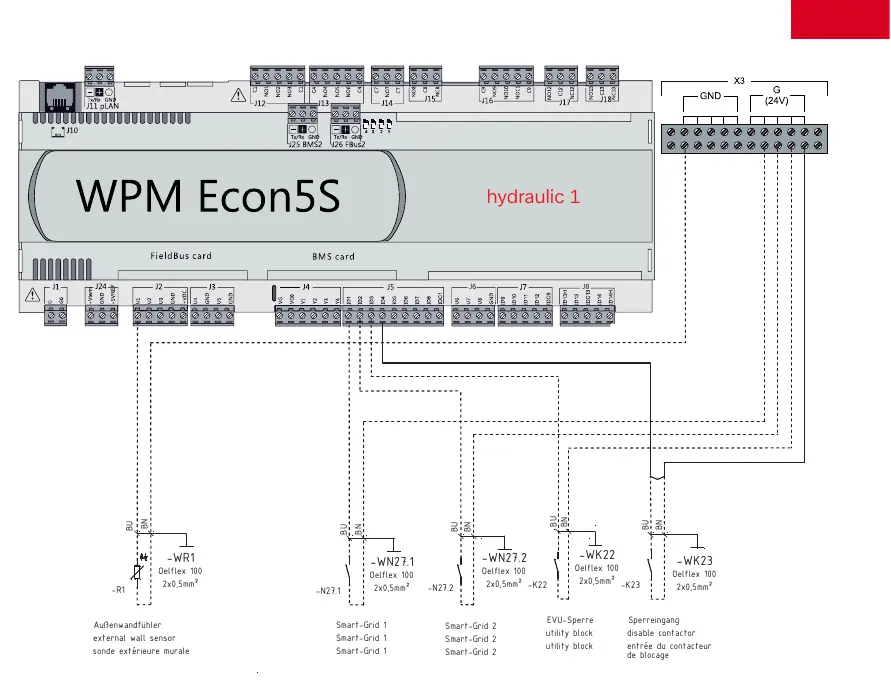

Schemat podłączeń sterownika WPM Econ5S (wariant 1).
Schemat podłączeń sterownika WPM Econ5S (wariant 1).

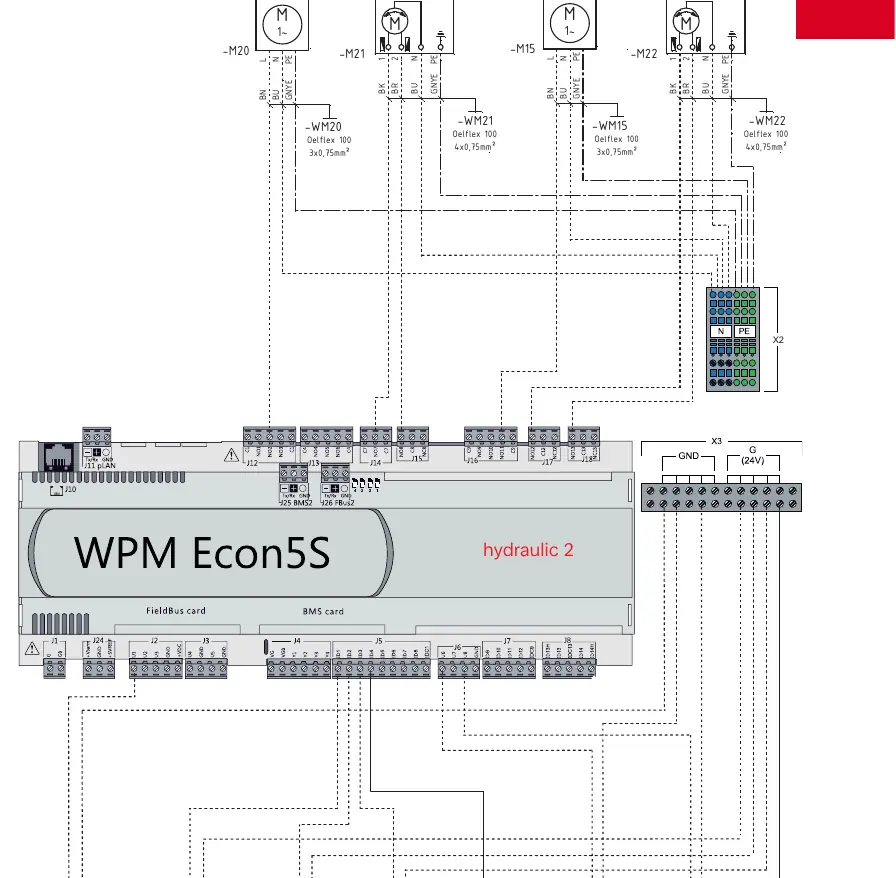

Schemat podłączeń sterownika WPM Econ5S (wariant 2).
Schemat podłączeń sterownika WPM Econ5S (wariant 2).
  • Czujników temperatury (zewnętrzny, obiegów 2 i 3)
  • Wejść sterujących Smart-Grid 1 i 2
  • Wejść blokady EVU-Sperre
  • Pomp obiegowych i zaworów mieszających

Informacje o producencie

Dimplex

Profil marki

Praktyczna pomoc

Typowe problemy

Błędy komunikacji między pompą a sterownikiem

Sprawdź poprawność podłączenia magistrali RS485 (zaciski Tx/Rx) zgodnie ze schematem na stronie 1.

Nieprawidłowa praca obiegów grzewczych

Zweryfikuj przypisanie czujników i pomp do odpowiednich wyjść sterownika WPM Econ5S zgodnie z wybranym wariantem hydraulicznym (1 lub 2).

Przed użyciem

  • Sprawdź zgodność napięcia zasilania z dokumentacją techniczną.
  • Upewnij się, że przekroje przewodów (np. 5x4mm², 3x1,5mm²) są zgodne ze schematem.
  • Zweryfikuj poprawność podłączenia magistrali RS485 między pompą a sterownikiem.
  • Upewnij się, że wszystkie czujniki (np. zewnętrzny, obiegów) są poprawnie podłączone do sterownika WPM Econ5S.
  • Sprawdź, czy zabezpieczenia (bezpieczniki) są dobrane zgodnie z wymaganiami dla pompy i sterownika.
