Instrukcja instalacji pompy ciepła Dimplex LI 1422C
Szybki przewodnik instalacji elektrycznej i hydraulicznej dla pompy ciepła Dimplex LI 1422C. Zawiera szczegółowe schematy połączeń dla różnych konfiguracji hydraulicznych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik instalacji elektrycznej i hydraulicznej dla pompy ciepła Dimplex LI 1422C. Instrukcja zawiera szczegółowe schematy połączeń dla dwóch głównych konfiguracji hydraulicznych (Hydraulic 1 oraz Hydraulic 2), które determinują sposób podłączenia komponentów do sterownika pompy ciepła +A200-N1.
Schemat elektryczny
Główny schemat elektryczny (strona 1) przedstawia połączenia między pompą ciepła (+A100), menedżerem pompy ciepła (+A200) oraz rozdzielnicą elektryczną (+A300). Schemat obejmuje zasilanie, zabezpieczenia oraz komunikację RS485.
Konfiguracje hydrauliczne
Instrukcja rozróżnia dwa warianty hydrauliczne:

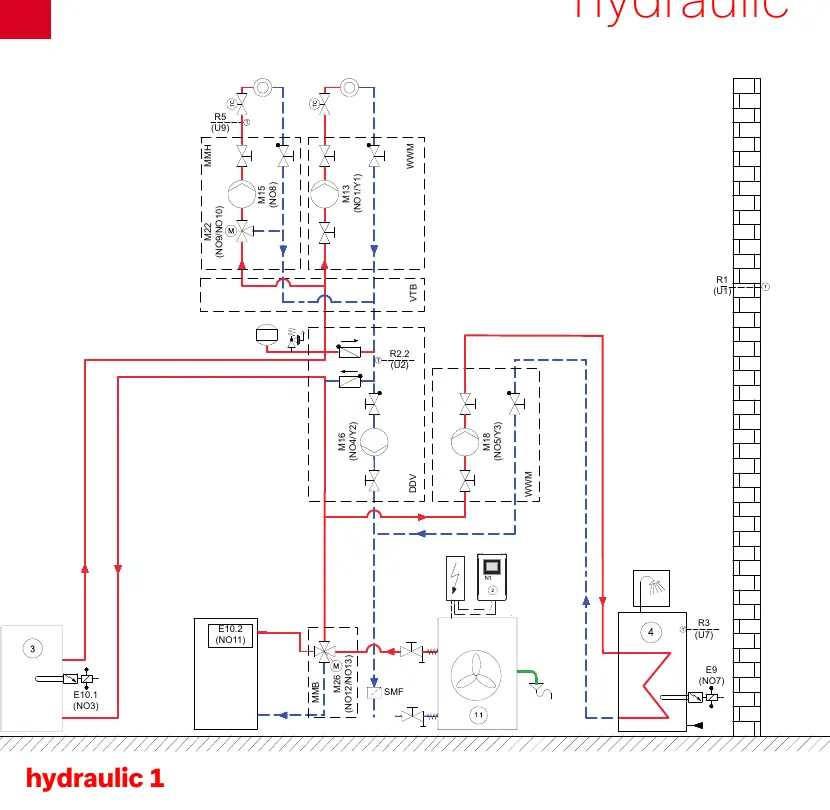

- Hydraulic 1: Standardowa konfiguracja z różnymi opcjami podłączeń (ciepła woda, drugi obieg, bivalent).
- Hydraulic 2: Alternatywna konfiguracja hydrauliczna z obsługą chłodzenia.
Podłączenia elektryczne (Plug-in)

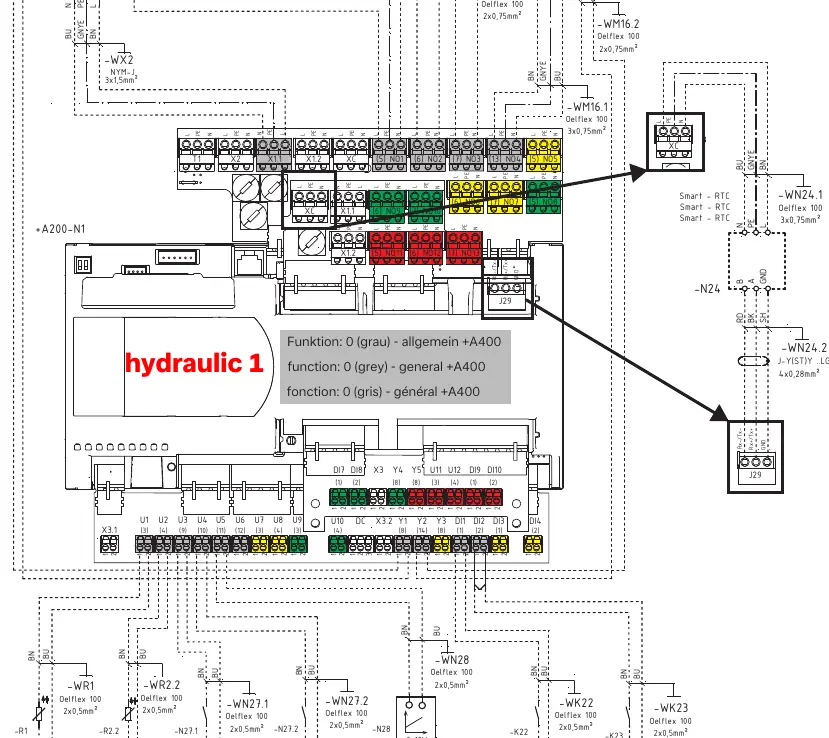

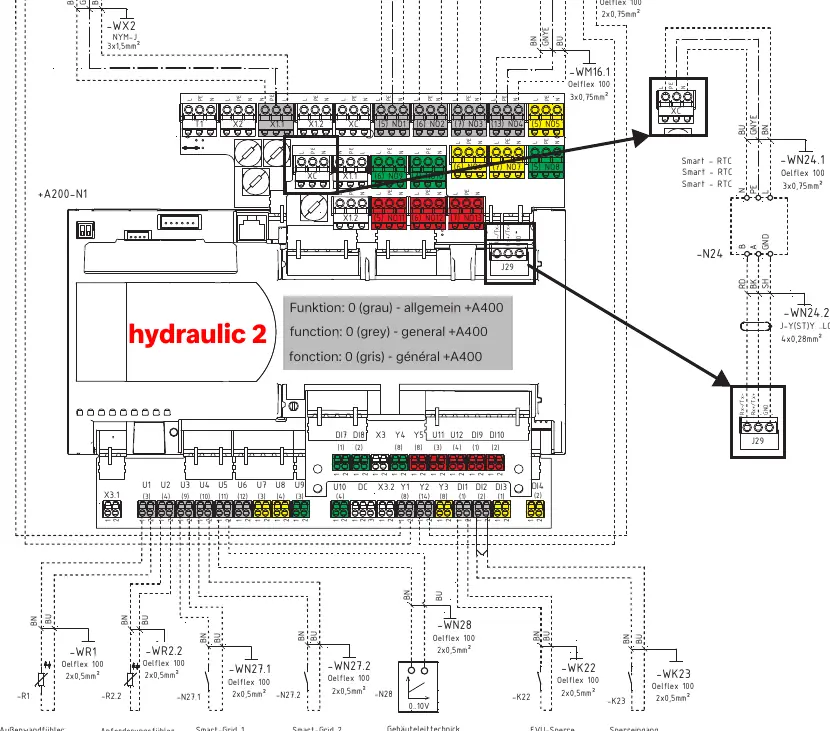

Szczegółowe schematy podłączeń dla sterownika +A200-N1 znajdują się na stronach 3-6 (dla Hydraulic 1) oraz 8-11 (dla Hydraulic 2). Każdy schemat wskazuje odpowiednie zaciski dla:
- Pomp obiegowych (ogrzewanie, ciepła woda, drugi obieg, chłodzenie).
- Czujników (temperatury, zewnętrznych, punktu rosy).
- Zaworów przełączających.
- Sygnałów sterujących (Smart Grid, EVU-Sperre).
Informacje o producencie
Dimplex
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność podłączenia przewodów do odpowiednich zacisków na sterowniku +A200-N1 zgodnie z wybranym schematem (Hydraulic 1 lub 2).
Zweryfikuj połączenie magistrali RS485 między +A100 a +A200.
Przed użyciem
- Sprawdź schemat elektryczny dla wybranej konfiguracji hydraulicznej (Hydraulic 1 lub 2).
- Upewnij się, że zasilanie jest odłączone przed przystąpieniem do prac instalacyjnych.
- Zweryfikuj oznaczenia zacisków na sterowniku +A200-N1.
- Upewnij się, że używasz odpowiednich przekrojów przewodów (np. 3x1,5mm², 4x0,75mm²) zgodnie ze schematem.
- Sprawdź poprawność podłączenia czujników i pomp do odpowiednich portów.
