Instrukcja instalacji pompy ciepła Dimplex LIA 1316HXCF
Szybki przewodnik instalacji dla pompy ciepła Dimplex LIA 1316HXCF. Zawiera szczegółowe schematy elektryczne, hydrauliczne oraz instrukcje podłączeń czujników i sterowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest szybkim przewodnikiem instalacji dla pompy ciepła Dimplex LIA 1316HXCF. Instrukcja skupia się na schematach elektrycznych i hydraulicznych niezbędnych do prawidłowego montażu urządzenia oraz konfiguracji połączeń sterujących.
Schemat elektryczny
Dokument zawiera szczegółowy schemat połączeń elektrycznych (electrical layout), obejmujący jednostkę zewnętrzną (+A100), Hydrobox (+A200) oraz rozdzielnicę elektryczną (+A300). Należy zwrócić uwagę na przekroje przewodów (np. 5x1,5mm², 4x0,28mm²) oraz oznaczenia zacisków.
Schemat hydrauliczny

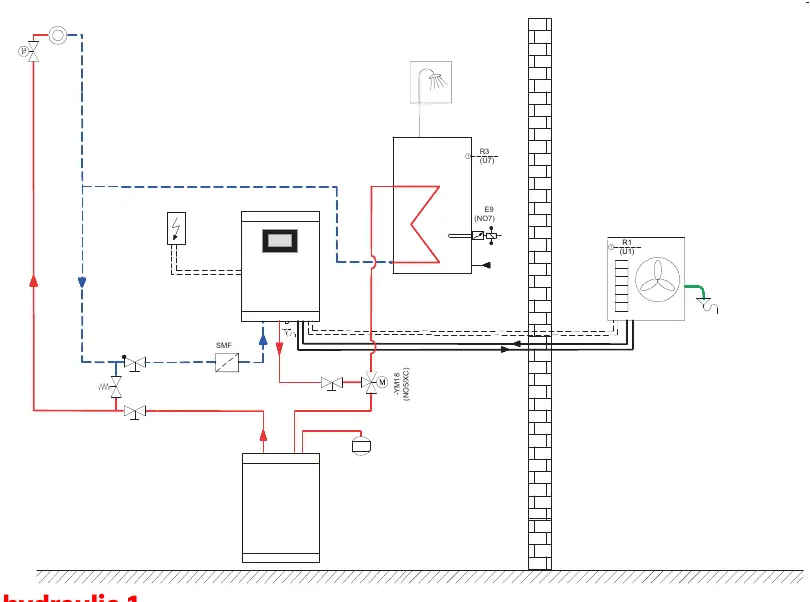

Przedstawiono schemat hydrauliczny instalacji, uwzględniający obieg ciepłej wody użytkowej, zawory przełączające oraz czujniki temperatury.
Podłączenia elektryczne (Plug-in)

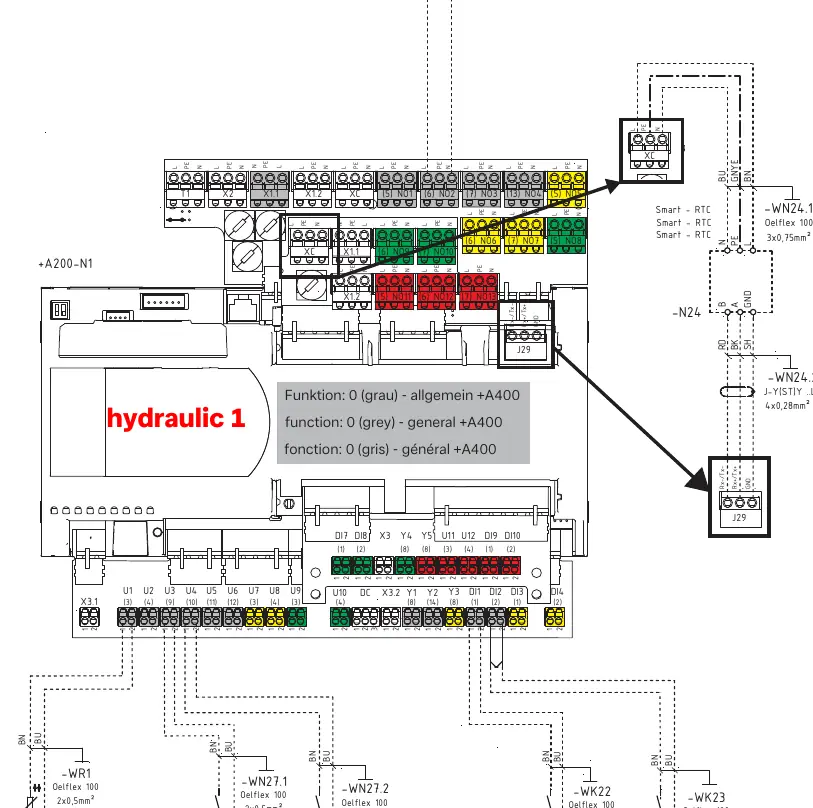

Instrukcja szczegółowo opisuje podłączenia do sterownika +A200-N1. Zastosowano kodowanie kolorami funkcji:
- Funkcja 0 (szary): Ogólne (+A400).

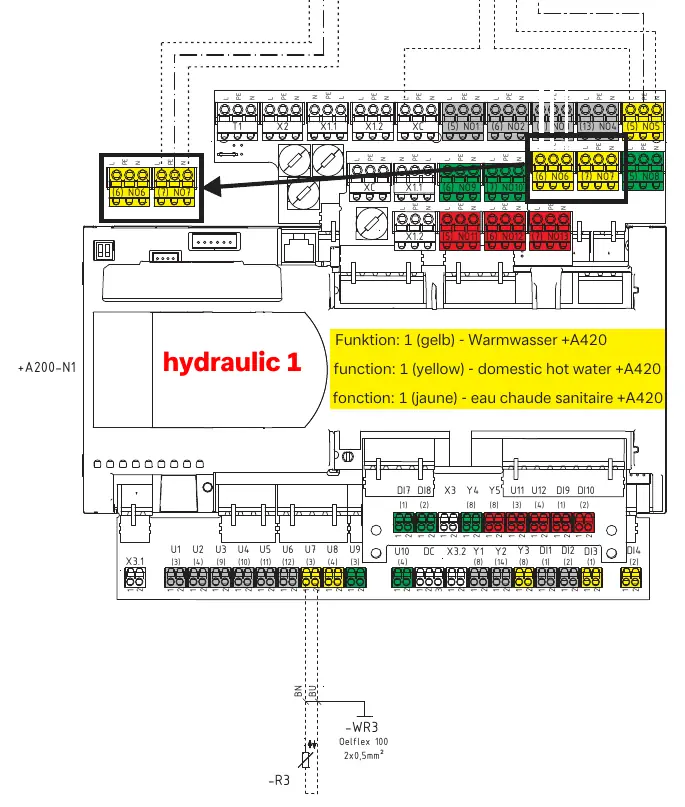

- Funkcja 1 (żółty): Ciepła woda użytkowa (+A420).
- Funkcja 2 (zielony): Konfiguracja dodatkowa.

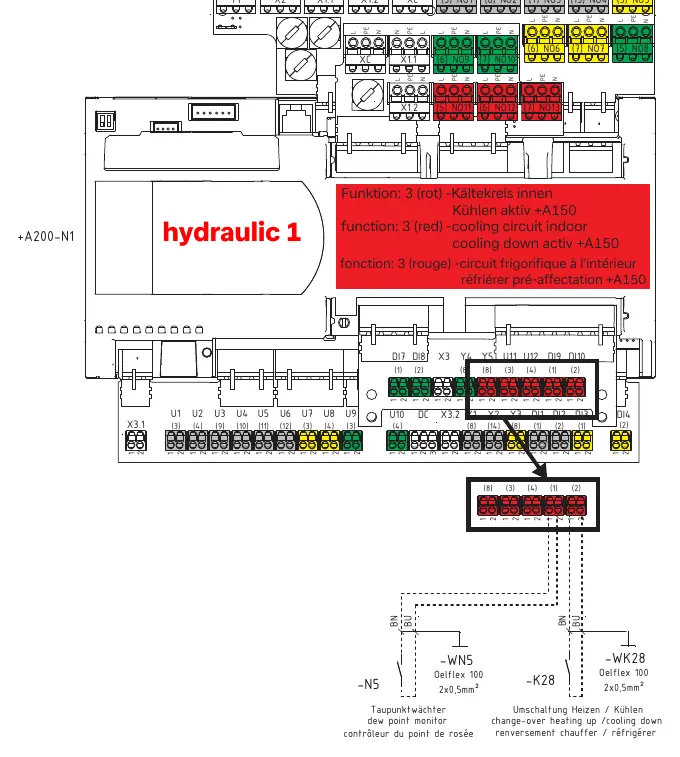

- Funkcja 3 (czerwony): Obieg chłodniczy wewnętrzny, chłodzenie aktywne (+A150).
Informacje o producencie
Dimplex
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność podłączenia magistrali FBUS 1 (zaciski J9, Tx/Rx).
Upewnij się, że przewody są wpięte w odpowiednie złącza zgodnie z kodowaniem kolorami (szary, żółty, zielony, czerwony).
Przed użyciem
- Sprawdź zgodność napięcia zasilania z wymaganiami urządzenia.
- Upewnij się, że wszystkie połączenia hydrauliczne są szczelne.
- Zweryfikuj poprawność podłączenia czujników temperatury.
- Sprawdź, czy wszystkie przewody komunikacyjne są poprawnie zarobione.
