Instrukcja instalacji pompy ciepła Dimplex M Flex 0609HBC / 0916HBC
Szybki przewodnik instalacji elektrycznej i hydraulicznej dla pomp ciepła Dimplex serii M Flex. Zawiera szczegółowe schematy podłączeń dla różnych konfiguracji systemowych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi szybki przewodnik instalacji elektrycznej i hydraulicznej dla pomp ciepła serii Dimplex M Flex. Instrukcja zawiera schematy połączeń dla różnych konfiguracji systemowych, w tym podłączenia zasilania, czujników, pomp obiegowych oraz modułów sterujących.
Układ elektryczny

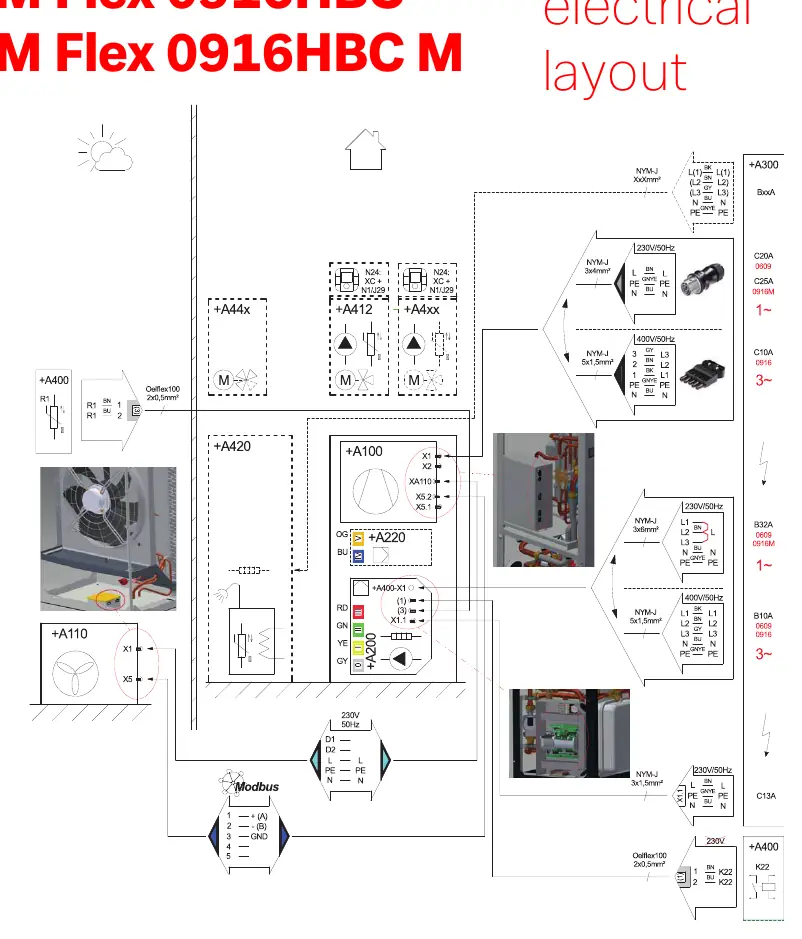

Schemat elektryczny przedstawia główne połączenia zasilania dla modeli 0609HBC oraz 0916HBC. Wskazuje na wymagane przekroje przewodów (np. NYM-J 3x1.5mm², 5x1.5mm²) oraz sposób podłączenia magistrali komunikacyjnej Modbus.
Układ hydrauliczny

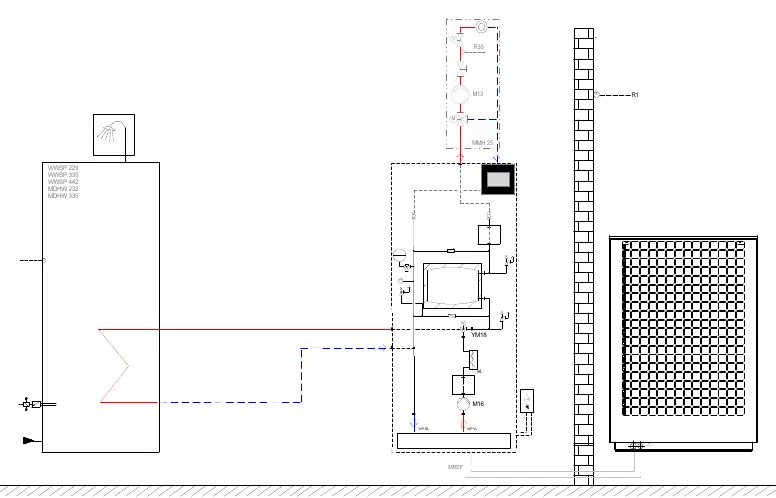

Schemat hydrauliczny ilustruje połączenia między pompą ciepła a zasobnikami ciepłej wody użytkowej (np. serii WWSP, MDHW). Przedstawia rozmieszczenie zaworów, pomp obiegowych oraz czujników temperatury.
Podłączenia elektryczne (Plug-in)
Instrukcja zawiera szczegółowe schematy podłączeń wtykowych dla różnych funkcji systemu:

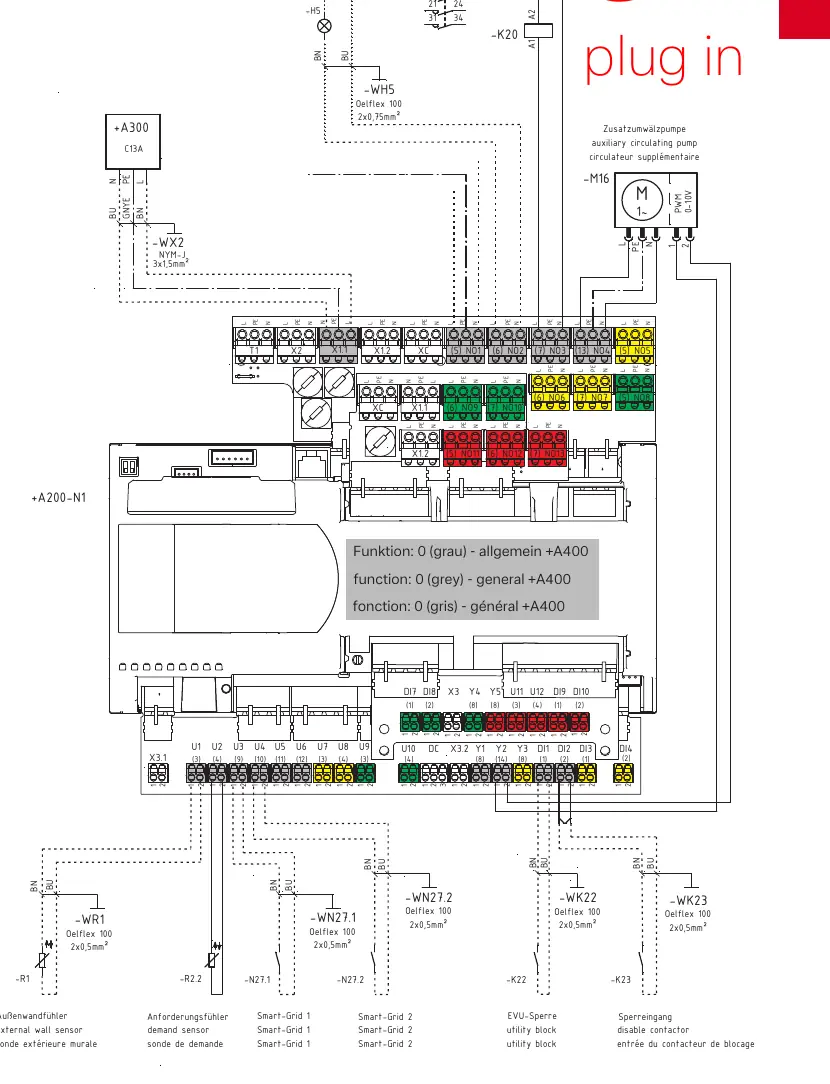

- Ogólne (+A400): Podłączenie zasilania i podstawowych czujników.

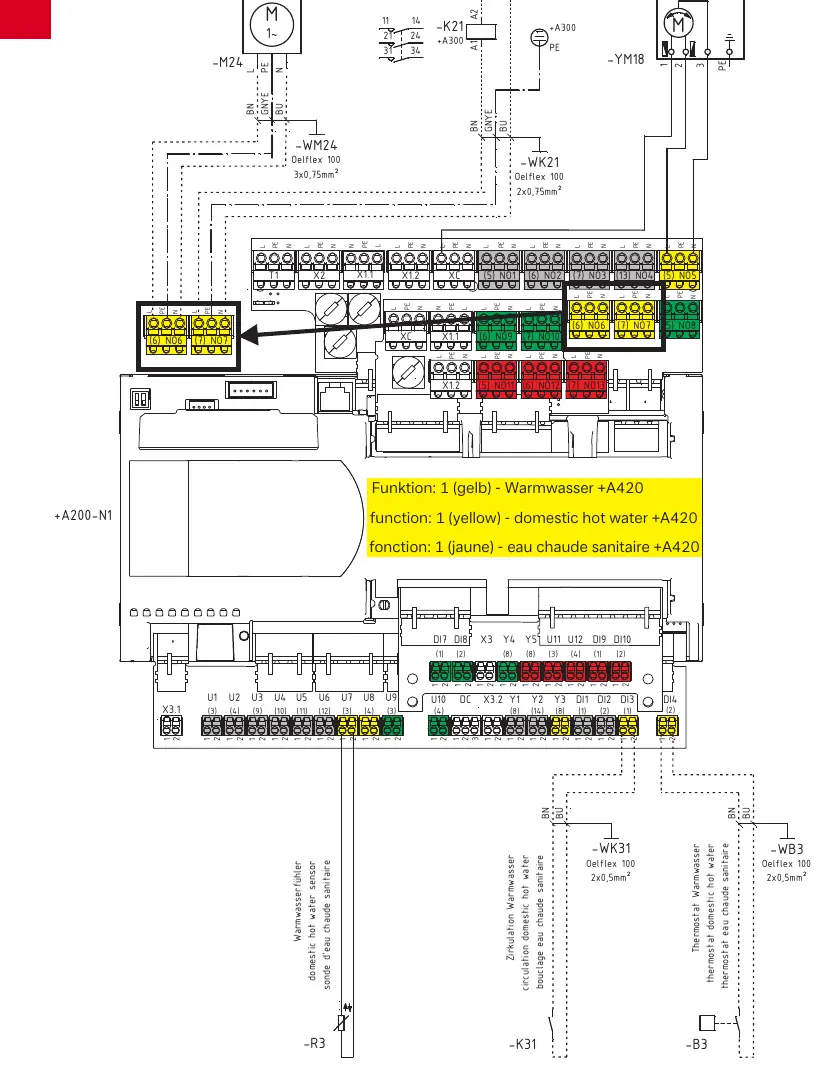

- Ciepła woda użytkowa (+A420): Podłączenie czujnika temperatury wody, zaworu przełączającego oraz pompy cyrkulacyjnej.

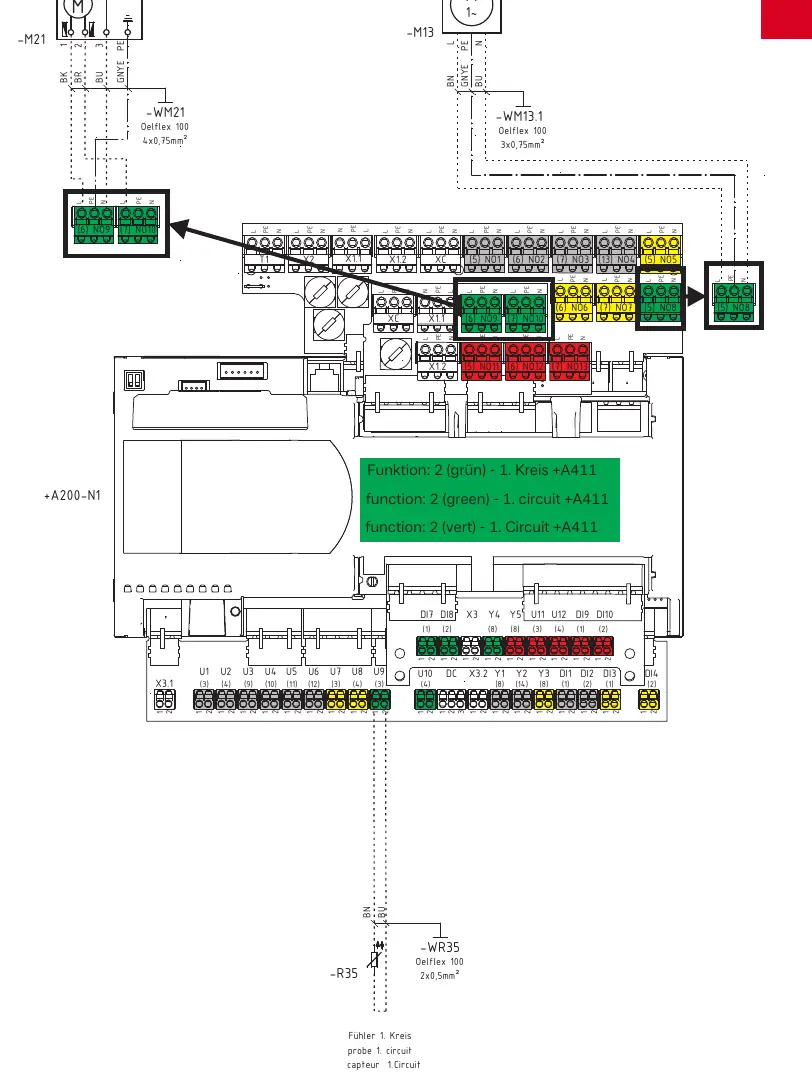

- 1. obieg grzewczy (+A411): Podłączenie mieszacza i pompy obiegowej dla pierwszego obiegu grzewczego.

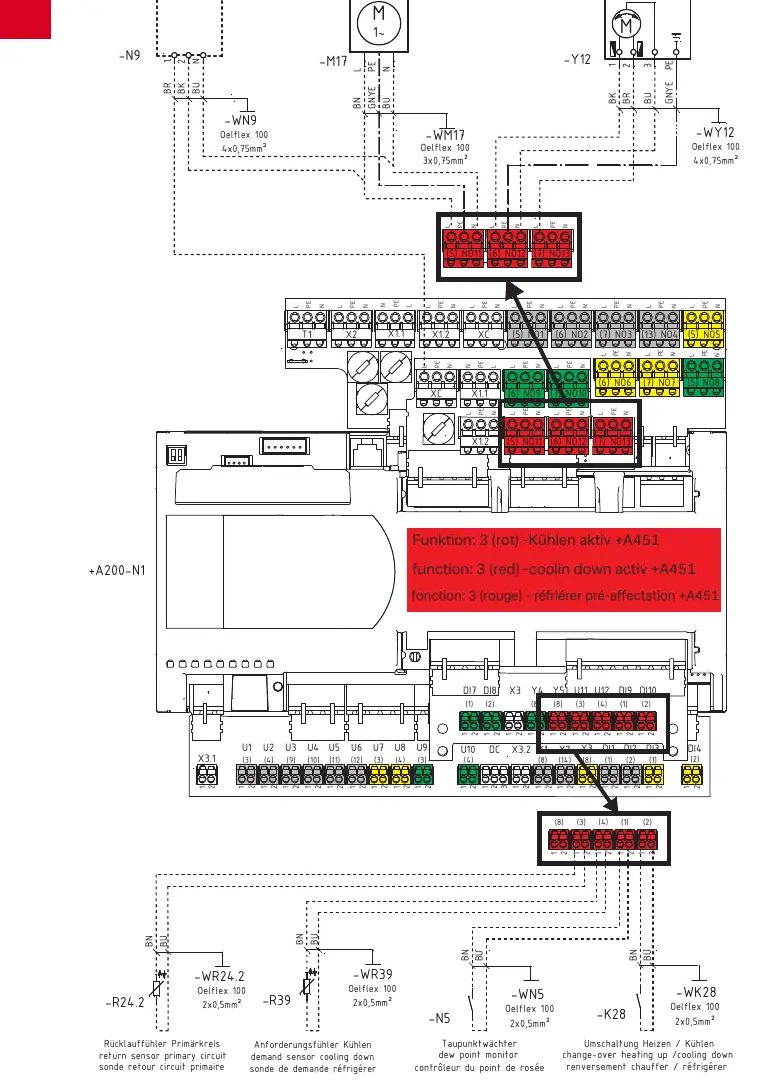

- Chłodzenie (+A451): Podłączenie czujników chłodzenia, zaworu przełączającego oraz pompy obiegowej chłodzenia.
Informacje o producencie
Dimplex
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność podłączenia przewodów czujników (np. -R1, -R3, -R35) do odpowiednich zacisków na płycie głównej zgodnie ze schematem.
Upewnij się, że przekaźniki i zasilanie pompy są podłączone do właściwych zacisków NO/NC zgodnie z przypisaną funkcją (np. +A411 dla 1. obiegu).
Przed użyciem
- Sprawdź napięcie zasilania (230V/50Hz lub 400V/50Hz w zależności od modelu).
- Upewnij się, że przekroje przewodów są zgodne z wymaganiami (np. NYM-J 3x1.5mm², 5x1.5mm²).
- Zweryfikuj poprawność podłączenia czujników temperatury.
- Sprawdź, czy wszystkie połączenia wtykowe na płycie głównej są stabilne.
- Upewnij się, że typ przewodu komunikacyjnego (np. Oelflex 100) jest zgodny z zaleceniami.
