Instrukcja instalacji pompy ciepła Dimplex WI 120TU

Skrócona instrukcja instalacji pompy ciepła Dimplex WI 120TU zawierająca schematy elektryczne, hydrauliczne oraz wytyczne dotyczące podłączenia sterownika WPM Econ5+.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi skróconą instrukcję instalacji pompy ciepła Dimplex WI 120TU. Zawiera kluczowe schematy elektryczne zasilania, schemat hydrauliczny oraz szczegółowe schematy podłączeń sterownika WPM Econ5+.

Schemat elektryczny zasilania

Instrukcja przedstawia sposób podłączenia zasilania dla pompy ciepła i menedżera pompy ciepła (+A100/+A200) oraz rozdzielnicy elektrycznej (+A300). Wymagane jest zastosowanie odpowiednich zabezpieczeń (bezpieczniki C13A, C80A) oraz stycznika blokady EVU.

Schemat hydrauliczny

Dokument zawiera schemat hydrauliczny instalacji (hydraulic 1), obejmujący obieg pierwotny, obieg ciepłej wody użytkowej oraz obieg grzewczy. Przedstawiono rozmieszczenie pomp obiegowych, zaworów mieszających oraz czujników.

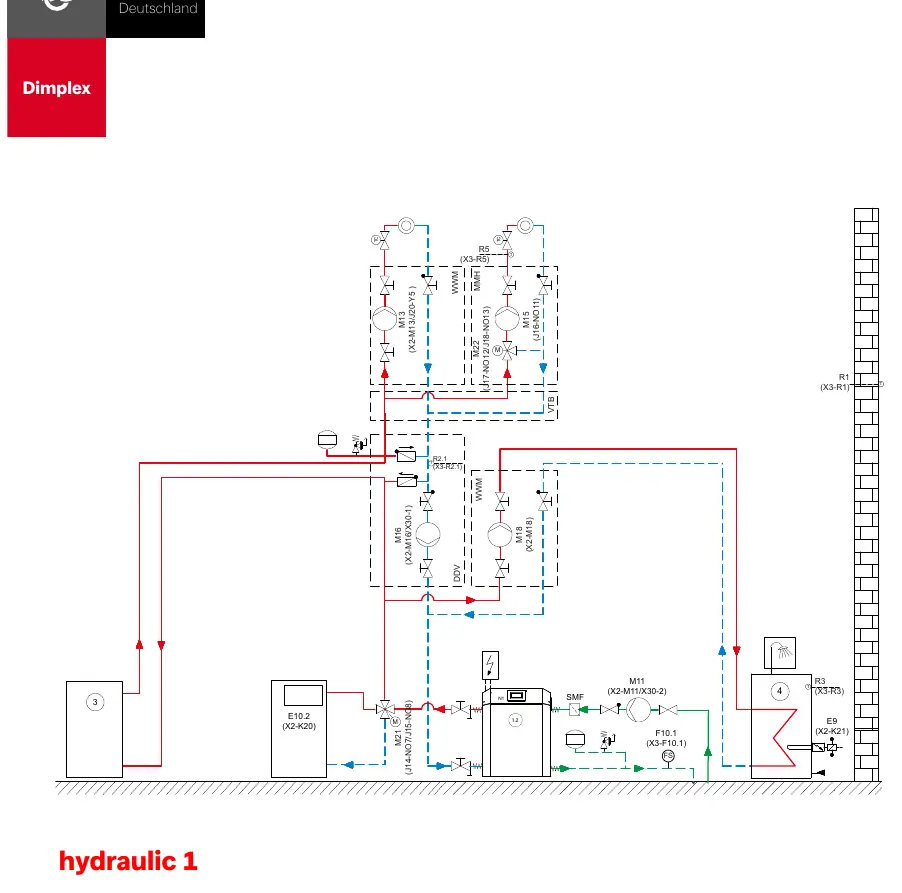

Schemat hydrauliczny instalacji
Schemat hydrauliczny instalacji

Podłączenie sterownika WPM Econ5+

Szczegółowe schematy połączeń (Teil 1 i Teil 2) pokazują sposób podłączenia urządzeń do sterownika WPM Econ5+:

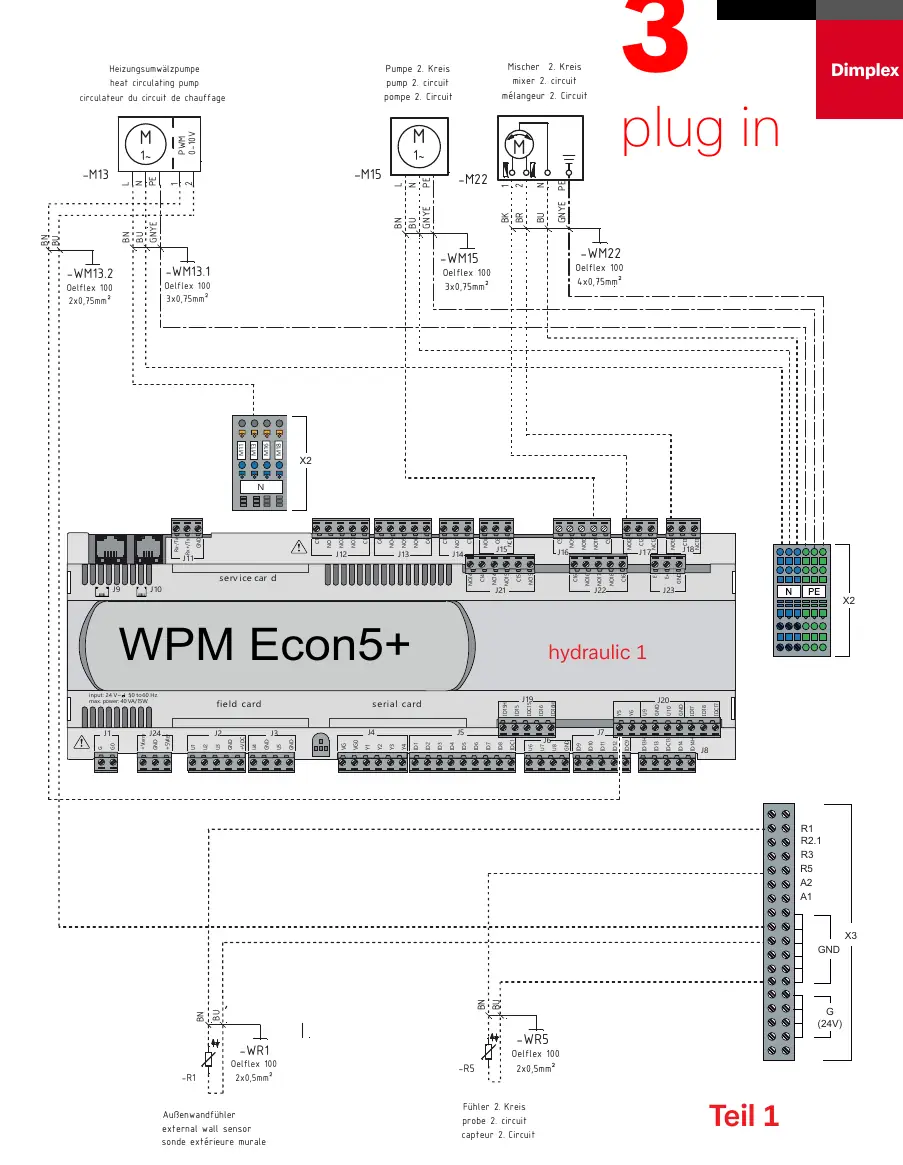

Schemat podłączeń sterownika WPM Econ5+ (Teil 1)
Schemat podłączeń sterownika WPM Econ5+ (Teil 1)
  • Pompy obiegowe (obieg grzewczy, ciepła woda, obieg pierwotny).
  • Czujniki temperatury (zewnętrzny, ciepłej wody, obieg 2).
  • Zawory mieszające.
  • Sygnały sterujące (PWM, 0-10V).

Informacje o producencie

Dimplex

Profil marki

Praktyczna pomoc

Typowe problemy

Brak komunikacji z pompami lub czujnikami

Sprawdź poprawność podłączenia przewodów (Oelflex 100) do odpowiednich zacisków sterownika WPM Econ5+ zgodnie ze schematem.

Błąd zasilania sterownika

Upewnij się, że zasilanie 24V AC jest stabilne i nie przekracza maksymalnego poboru mocy 40 VA/15W.

Przed użyciem

  • Sprawdź zgodność napięcia zasilania z wymaganiami (24V AC dla sterownika).
  • Upewnij się, że wszystkie przewody są poprawnie zarobione i dokręcone w zaciskach.
  • Zweryfikuj poprawność podłączenia czujników temperatury zgodnie ze schematem.
  • Sprawdź, czy stycznik blokady EVU jest poprawnie zainstalowany.
  • Upewnij się, że obieg hydrauliczny jest szczelny i odpowietrzony.
