Instrukcja obsługi akumulatora Discover Tubular Flooded SOPzS 12V Block
Kompletny przewodnik po instalacji, ładowaniu i konserwacji akumulatorów Discover Tubular Flooded SOPzS 12V Block. Dowiedz się, jak bezpiecznie podłączyć, serwisować i rozwiązywać problemy z akumulatorem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

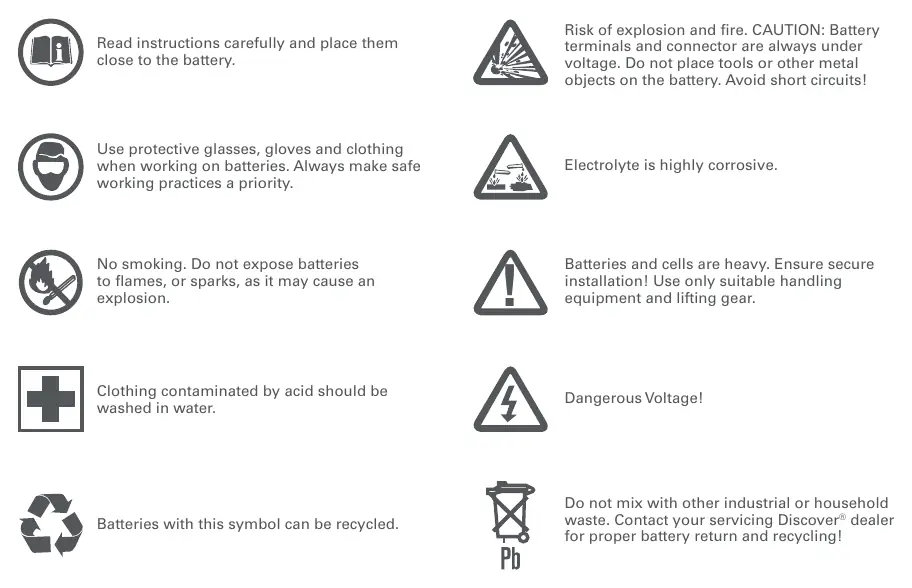

Akumulatory Discover Tubular Flooded SOPzS 12V Block to urządzenia wymagające specjalistycznej obsługi. Ze względu na zawartość kwasu siarkowego, dużą masę oraz ryzyko wystąpienia wysokiego napięcia, wszelkie prace instalacyjne i serwisowe powinny być wykonywane przez wykwalifikowany personel. Należy bezwzględnie przestrzegać zasad bezpieczeństwa, w tym używać odzieży ochronnej, okularów i rękawic, a także unikać zwarć, otwartego ognia i iskier w pobliżu akumulatora.
Instalacja i podłączenie
Przed instalacją należy sprawdzić akumulatory pod kątem wycieków i uszkodzeń. W przypadku łączenia akumulatorów w szereg lub równolegle, należy stosować wyłącznie jednostki o tym samym napięciu, pojemności, konstrukcji i wieku.
- Moment dokręcania: Śruby zacisków należy dokręcać z momentem 9-11 Nm (6.6-8.1 Ft-lbs).
- Połączenia: Należy zapewnić czystość powierzchni stykowych. W razie potrzeby użyć mosiężnej szczotki.
- Wentylacja: Miejsce instalacji musi być dobrze wentylowane, aby zapobiec gromadzeniu się gazów.
- Odstępy: Zaleca się zachowanie minimum 10 mm odstępu między akumulatorami dla zapewnienia chłodzenia.
Ładowanie
Proces ładowania składa się z faz: bulk (ładowanie prądem stałym), absorption (ładowanie do pełna) oraz float (podtrzymanie). Dodatkowo może być wymagane ładowanie wyrównawcze (equalization).
- Temperatura: Podczas ładowania temperatura akumulatora nie powinna przekraczać 55°C. Jeśli temperatura wzrośnie powyżej tego poziomu, należy przerwać ładowanie lub zmniejszyć napięcie do poziomu float, aż akumulator ostygnie.
- Ładowanie wyrównawcze: Zalecane co 60-180 dni w celu uniknięcia straty pojemności i rozwarstwienia kwasu.
- Napięcia: Należy stosować się do tabel napięć ładowania podanych w instrukcji dla systemów 12V, 24V i 48V.
Konserwacja
Regularna konserwacja jest kluczowa dla żywotności akumulatora:
- Uzupełnianie wody: Poziom elektrolitu musi być zawsze utrzymywany między oznaczeniami MIN i MAX. Używać wyłącznie wody demineralizowanej o przewodności elektrycznej max 30 μS/cm.
- Przeglądy: Zaleca się przeglądy półroczne (kontrola napięcia, gęstości elektrolitu, temperatury) oraz roczne (kontrola dokręcenia połączeń, stanu regałów i wentylacji).
- Czyszczenie: Utrzymywać akumulator w stanie suchym i czystym. Nie używać rozpuszczalników ani detergentów.
Rozwiązywanie problemów
W przypadku problemów, takich jak topnienie zacisków, wybrzuszanie obudowy lub utrata pojemności, należy sprawdzić poprawność połączeń, ustawienia ładowarki oraz temperaturę pracy. Jeśli gęstość elektrolitu jest stale wyższa lub niższa od zalecanej, może być konieczna korekta napięć ładowania lub czasu fazy absorpcji.
Praktyczna pomoc
Typowe problemy
Zazwyczaj spowodowane luźnymi, skorodowanymi połączeniami, zbyt małymi kablami lub zbyt dużą liczbą połączeń na jednym zacisku.
Może wynikać z przegrzania (powyżej 50°C) lub zamarznięcia elektrolitu w wyniku ekspozycji na bardzo niskie temperatury.
Często spowodowana zasiarczeniem, przegrzaniem lub głębokim rozładowaniem. Może wymagać ładowania wyrównawczego.
Może wynikać z niewystarczającego ładowania. Należy zwiększyć napięcie ładowania (Bulk/Absorption) o 0.2V-0.4V lub wydłużyć czas absorpcji.
Przed użyciem
- Sprawdź akumulatory pod kątem wycieków.
- Upewnij się, że wszystkie jednostki w ciągu mają to samo napięcie, pojemność i wiek.
- Wyczyść zaciski mosiężną szczotką, jeśli są zabrudzone.
- Sprawdź, czy polaryzacja połączeń jest prawidłowa.
- Upewnij się, że masz dostęp do pierwszej pomocy i gaśnicy.
Parametry w praktyce
- DoD (Depth of Discharge)
- Głębokość rozładowania; określa, w jakim stopniu akumulator został rozładowany.
- SoC (State of Charge)
- Stan naładowania; określa ilość energii pozostałej w akumulatorze.
- VPC (Volts per Cell)
- Napięcie na ogniwo; jednostka napięcia dla pojedynczego ogniwa wewnątrz bloku.
Ilustracje i schematy
- Tabela neutralizacji elektrolitu: zawiera ilości chemikaliów (węglan wapnia, węglan sodu, wodorotlenek sodu) potrzebne do neutralizacji wycieków.
- Tabela napięć ładowania: podaje wartości napięć Bulk, Absorption, Float i Equalization dla systemów 12V, 24V i 48V.
- Tabela gęstości elektrolitu: wskazuje stan naładowania (SoC) w oparciu o pomiar gęstości (SG) i napięcia (OCV).
Zgodność modelu
- W jednym ciągu (szeregowym lub równoległym) należy stosować wyłącznie akumulatory o identycznym napięciu, pojemności, konstrukcji i wieku.
- Zaleca się maksymalnie 4 ciągi połączone równolegle, chyba że spełnione są dodatkowe wymogi dotyczące wyrównania napięć.
