Instrukcja wymiany panelu dekoracyjnego i zamka drzwi lodówek Dometic REF 10-Series

Najważniejsze informacje

Niniejszy dokument zawiera instrukcje techniczne dotyczące wymiany panelu dekoracyjnego oraz zmiany kierunku otwierania drzwi (zamka) w lodówkach Dometic serii REF 10. Instrukcja jest przeznaczona dla użytkowników i serwisantów wykonujących te czynności montażowe.

Wymiana panelu dekoracyjnego

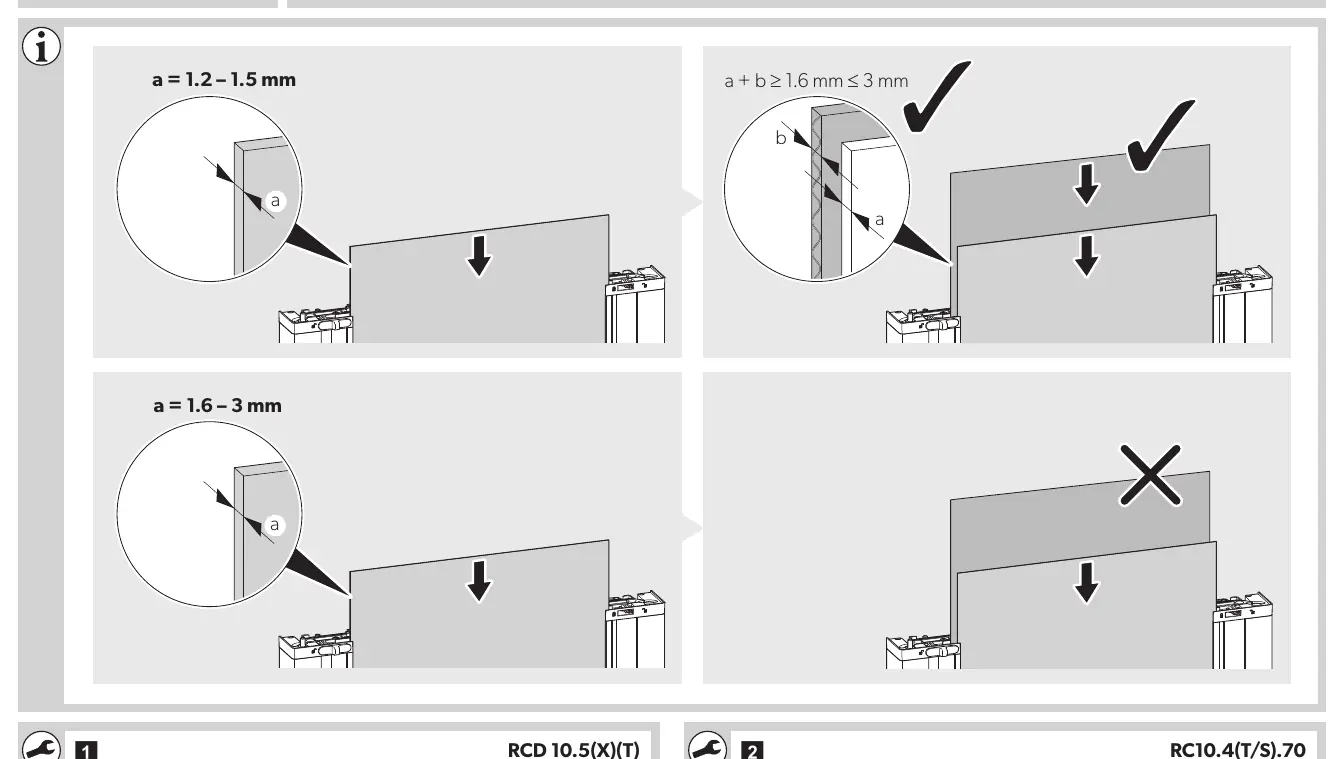

Przed przystąpieniem do wymiany panelu dekoracyjnego należy upewnić się, że jego grubość jest zgodna z wymaganiami urządzenia:

• Dla paneli o grubości 1.2–1.5 mm: montaż odbywa się bezpośrednio w prowadnicach.
• Dla paneli o grubości 1.6–3 mm: należy upewnić się, że suma grubości panelu i uszczelki mieści się w zakresie 1.6–3 mm.

Proces wymiany polega na wysunięciu starego panelu z prowadnic drzwi i wsunięciu nowego panelu zgodnie z kierunkiem wskazanym na schematach montażowych.

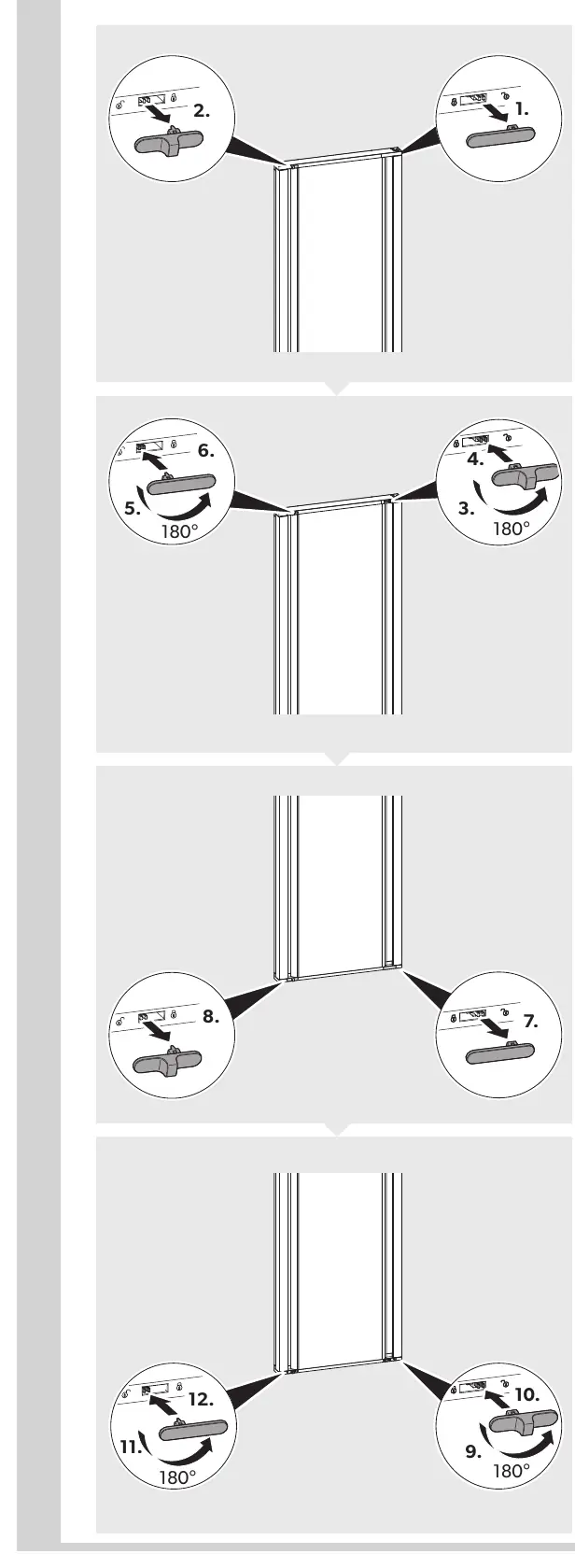

Zmiana zamka drzwi

Instrukcja opisuje procedurę zmiany kierunku otwierania drzwi poprzez przełożenie zamka na drugą stronę. Proces wymaga wykonania sekwencji kroków demontażu i ponownego montażu mechanizmu blokującego. Należy postępować zgodnie z numeracją kroków przedstawioną na schematach, zwracając uwagę na poprawne ustawienie elementów blokujących (obrót o 180 stopni w odpowiednich fazach montażu).
