Instrukcja montażu zestawu wentylatorów Dometic REF-FANKIT do lodówek absorpcyjnych serii...
Dowiedz się, jak prawidłowo zainstalować zestaw wentylatorów Dometic REF-FANKIT w lodówkach absorpcyjnych serii 10. Przewodnik zawiera instrukcje montażu, schematy połączeń elektrycznych oraz ważne zasady bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zestaw REF-FANKIT jest przeznaczony do poprawy wydajności chłodzenia w lodówkach absorpcyjnych Dometic serii 10. Dokument zawiera instrukcje montażu mechanicznego oraz schematy podłączenia elektrycznego dla różnych modeli lodówek.
Bezpieczeństwo
Uwaga: Instalacja elektryczna oraz wszelkie naprawy muszą być wykonywane wyłącznie przez wykwalifikowanego specjalistę, zgodnie z obowiązującymi przepisami i normami. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie urządzenia.
Montaż zestawu wentylatorów
Proces montażu różni się w zależności od modelu lodówki (RMD, RML, RM(S)).

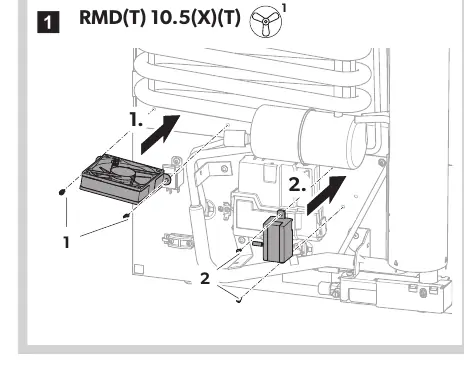

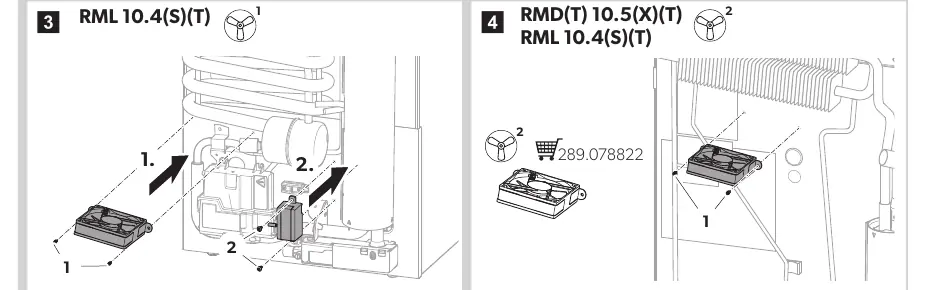

- Zlokalizuj miejsce montażu wentylatorów zgodnie z rysunkami technicznymi dla danego modelu.
- Zamontuj wentylatory w wyznaczonych punktach, zabezpieczając je zgodnie z instrukcją.
- Upewnij się, że wentylatory są stabilnie osadzone i nie blokują przepływu powietrza wewnątrz obudowy.
Podłączenie elektryczne

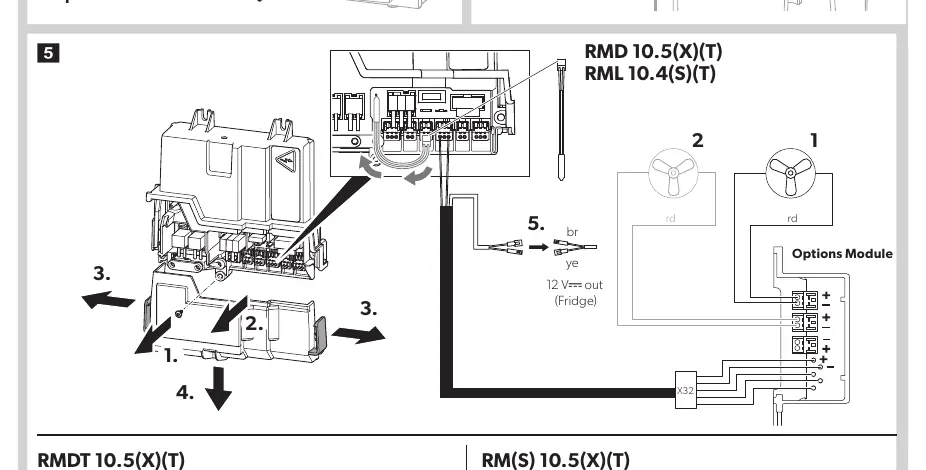

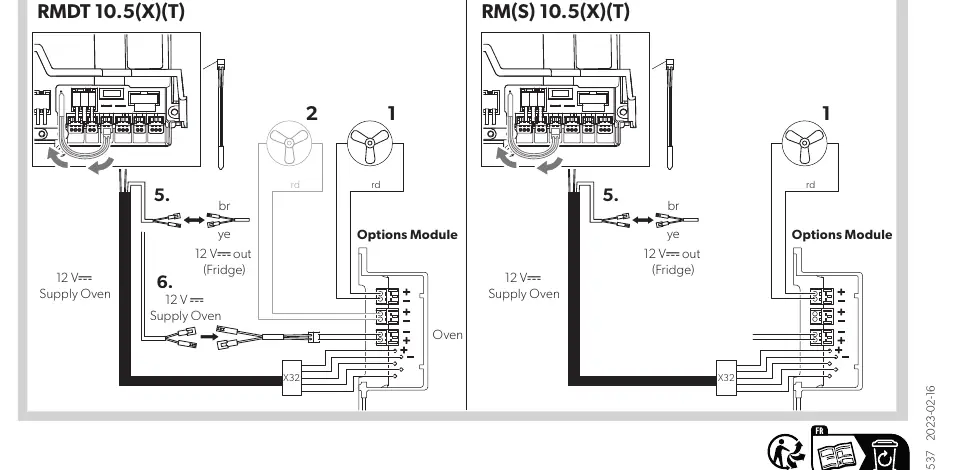

Schematy połączeń wskazują sposób podłączenia wentylatorów do modułu opcji (Options Module) w lodówce.
- Zidentyfikuj złącze X32 w module opcji.
- Podłącz przewody wentylatorów zgodnie ze schematem dla swojego modelu.
- Zwróć uwagę na oznaczenia kolorów przewodów: br (brązowy), ye (żółty), rd (czerwony).
- Upewnij się, że zasilanie 12V jest poprawnie doprowadzone do modułu.
Informacje o producencie
Dometic
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność podłączenia przewodów do złącza X32 w module opcji oraz czy zasilanie 12V jest aktywne.
Upewnij się, że używasz schematu właściwego dla swojego modelu lodówki (RMD, RML, RM(S) lub RMDT), ponieważ punkty wpięcia mogą się różnić.
Przed użyciem
- Odłącz zasilanie lodówki przed rozpoczęciem prac.
- Upewnij się, że posiadasz odpowiedni zestaw dla swojego modelu lodówki.
- Sprawdź, czy masz dostęp do modułu opcji (Options Module) wewnątrz lodówki.
- Przygotuj narzędzia niezbędne do montażu mechanicznego.
