Instrukcja obsługi systemu przeciwodleżynowego Domus 3D
Szybki przewodnik po instrukcji obsługi systemu przeciwodleżynowego Domus 3D. Dowiedz się, jak zainstalować pompę, ustawić ciśnienie, korzystać z trybów terapii oraz przeprowadzić konserwację i rozwiązywanie problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System przeciwodleżynowy Domus 3D jest przeznaczony do leczenia i zapobiegania odleżynom. Instrukcja zawiera wytyczne dotyczące bezpiecznej instalacji, obsługi pompy oraz konserwacji materaca. Przed użyciem należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa elektrycznego i medycznego.
Opis urządzenia
Zestaw składa się z pompy oraz materaca. Pompa posiada panel przedni do regulacji ciśnienia, wskaźniki alarmowe oraz wyłącznik zasilania. Materac wyposażony jest w zawór CPR umożliwiający szybkie spuszczenie powietrza w sytuacjach awaryjnych.
Instalacja
- Umieść materac na ramie łóżka. Jeśli jest to system nakładkowy, upewnij się, że pod spodem znajduje się materac bazowy.
- Zawieś pompę na ramie łóżka (w nogach) lub umieść ją na płaskiej powierzchni.
- Podłącz węże powietrzne materaca do pompy, aż usłyszysz kliknięcie.
- Podłącz kabel zasilający do gniazdka elektrycznego.
- Włącz zasilanie głównym przełącznikiem.
Obsługa i ustawienia
Po włączeniu system automatycznie rozpocznie proces napełniania (Maxfirm). Po napełnieniu system przejdzie w tryb alternujący. Użytkownik może regulować ciśnienie za pomocą przycisków na panelu przednim, dostosowując je do wagi pacjenta. Dostępne są tryby terapii: alternujący oraz stałego niskiego ciśnienia (CLP).
Czyszczenie i konserwacja
Pompę należy czyścić wilgotną szmatką z łagodnym detergentem, unikając zanurzania w wodzie. Materac można czyścić ciepłą wodą z detergentem. Filtr powietrza znajdujący się z tyłu pompy jest wielokrotnego użytku i należy go regularnie sprawdzać oraz myć.
Rozwiązywanie problemów
- Urządzenie nie włącza się: Sprawdź podłączenie do zasilania.
- Wskaźnik niskiego ciśnienia świeci: Sprawdź szczelność połączeń, zawór CPR oraz czy węże nie są zagięte.
- Pacjent dotyka podłoża: Zwiększ ustawienie komfortu o 1-2 poziomy.
Dane techniczne
System zasilany jest napięciem 220-240V 50 Hz. Maksymalne obciążenie wynosi 200 kg dla modeli 5" i 5"+3" oraz 250 kg dla modelu 8". Urządzenie posiada klasę ochrony II, typ BF i stopień ochrony IP21.
Bezpieczeństwo
Nie używać w obecności łatwopalnych mieszanek anestetycznych. System nie jest przeznaczony dla pacjentów z urazami kręgosłupa. W przypadku awarii zasilania, należy postępować zgodnie z procedurami opisanymi w instrukcji.
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź, czy wtyczka jest prawidłowo podłączona do gniazdka elektrycznego.
Wskaźnik niskiego ciśnienia świeci
Sprawdź połączenie między pompą a materacem, upewnij się, że zawór CPR jest zamknięty i nie ma wycieków powietrza.
Pacjent dotyka podłoża (bottoming out)
Zwiększ ustawienie komfortu o 1-2 poziomy i odczekaj kilka minut.
Materac wydaje się luźny
Sprawdź, czy wszystkie zatrzaski i paski materaca są prawidłowo zamocowane do ramy łóżka.
Przed użyciem
- Sprawdź zawartość opakowania (pompa, materac, instrukcja).
- Upewnij się, że materac jest umieszczony na płaskiej powierzchni lub na innym materacu.
- Zawieś pompę na ramie łóżka (w nogach) lub postaw na płaskim podłożu.
- Podłącz węże powietrzne do pompy (powinieneś usłyszeć kliknięcie).
- Podłącz kabel zasilający do gniazdka elektrycznego.
- Włącz zasilanie głównym przełącznikiem.
Parametry w praktyce
- Maksymalne obciążenie
- 200 kg (dla 5" i 5"+3") lub 250 kg (dla 8")
- Klasa ochrony
- Klasa II, Typ BF, IP21
Ilustracje i schematy

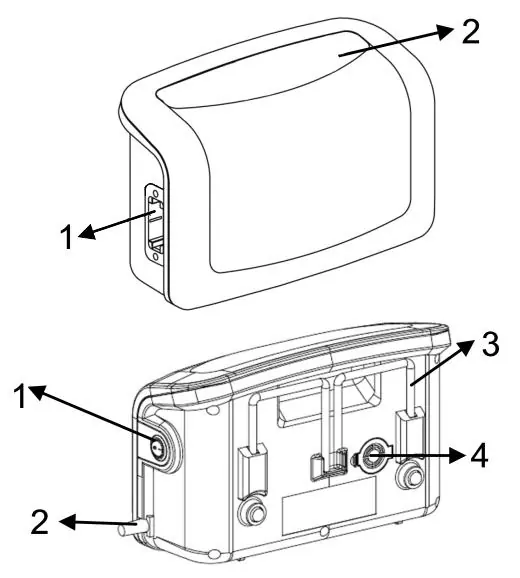

- Rysunek 1: Elementy zestawu (CPR, pompa, materac, złącze).

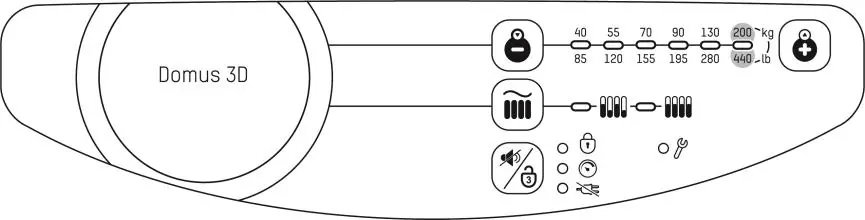

- Rysunek 2: Panel przedni z przyciskami regulacji ciśnienia i wskaźnikami.
- Rysunek 3: Instalacja pompy na ramie łóżka.
Zgodność modelu
- Nie używać w obecności łatwopalnych mieszanek anestetycznych.
- System nie jest przeznaczony dla pacjentów z urazami kręgosłupa.
