Instrukcja obsługi głośnika średnio-niskotonowego DS18 12PRO2500MB-8
Poznaj specyfikację techniczną, parametry Thiele-Small oraz wymiary montażowe głośnika średnio-niskotonowego DS18 12PRO2500MB-8. Instrukcja zawiera kluczowe dane do prawidłowej instalacji i konfiguracji systemu audio.
Spis treści
Najważniejsze informacje
Niniejsza instrukcja dotyczy głośnika średnio-niskotonowego DS18 12PRO2500MB-8. Dokument zawiera kluczowe parametry techniczne, wymiary montażowe oraz charakterystykę częstotliwościową, niezbędne do prawidłowego doboru wzmacniacza i instalacji w systemie audio.
Specyfikacja techniczna
- Średnica nominalna: 12 cali (300 mm)
- Impedancja nominalna: 8 Ohm
- Moc RMS: 1250 W
- Moc maksymalna: 2500 W
- Pasmo przenoszenia: 40 Hz - 5 kHz
- Czułość: 99 dB
- Zalecany filtr górnoprzepustowy (Hi Pass): 80 Hz
Parametry Thiele-Small (T/S)
- Vas (objętość równoważna): 32.9 L
- Xmax (skok membrany): 2 mm
- Fs (częstotliwość rezonansowa): 68 Hz
- Qts (dobroć całkowita): 0.42
- Re (rezystancja DC): 5.9 Ohm
- Sd (powierzchnia membrany): 539.13 cm²

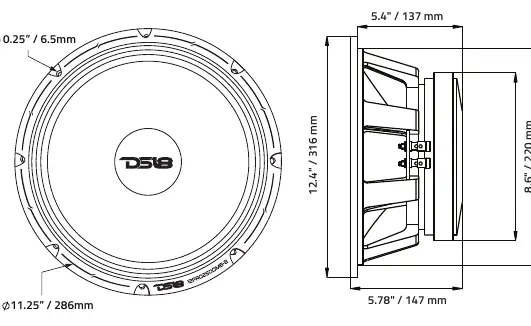

Wymiary i montaż
Prawidłowy montaż wymaga uwzględnienia następujących wymiarów:
- Średnica całkowita: 316 mm
- Głębokość montażowa: 137 mm
- Otwór montażowy: 285 mm
- Głębokość całkowita: 147 mm
Ostrzeżenia
Produkt może być źródłem narażenia na substancje chemiczne, które mogą powodować raka i szkodliwy wpływ na rozrodczość. Więcej informacji znajduje się na stronie P65Warning.ca.gov.
Oficjalne zasoby z instrukcji
Informacje o producencie
DS18
Praktyczna pomoc
Typowe problemy
Upewnij się, że zastosowano filtr górnoprzepustowy (Hi Pass) ustawiony na 80 Hz, aby chronić głośnik przed zbyt niskimi częstotliwościami.
Wzmacniacz powinien być zdolny do obsługi mocy RMS 1250W przy impedancji 8 Ohm.
Przed użyciem
- Sprawdź impedancję systemu (8 Ohm).
- Upewnij się, że wzmacniacz obsługuje moc RMS 1250W.
- Zastosuj filtr górnoprzepustowy (Hi Pass) ustawiony na 80 Hz.
- Zweryfikuj wymiary otworu montażowego (285 mm) przed wycięciem otworu w obudowie.
