Instrukcja obsługi głośnika średniotonowego DS18 12XL1500-8
Poznaj specyfikację techniczną i parametry montażowe głośnika średniotonowego DS18 12XL1500-8. Sprawdź wymiary, moc RMS, pasmo przenoszenia oraz zalecenia dotyczące instalacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

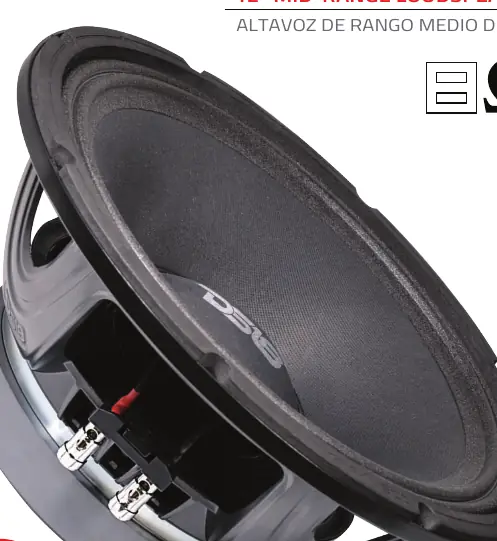

Głośnik średniotonowy DS18 12XL1500-8 to komponent audio o średnicy 12 cali. Instrukcja zawiera kluczowe parametry techniczne, wymiary montażowe oraz charakterystykę częstotliwościową, niezbędne do prawidłowej instalacji w systemie car audio.
Specyfikacja techniczna
- Średnica nominalna: 12 cali (305 mm)
- Impedancja nominalna: 8 ohm
- Moc RMS: 750 W
- Moc MAX: 1500 W
- Czułość: 98.7 dB (1W/1m)
- Pasmo przenoszenia: 45 Hz - 6.5 kHz
- Zalecany filtr górnoprzepustowy (Hi Pass): 60 Hz
Parametry Thiele-Small
- Vas: 62.7 L / 2.21 ft3
- Xmax: 4.5 mm
- Fs: 54 Hz
- Qms: 6.98
- Qes: 0.41
- Qts: 0.38
- Re: 5.8 ohm

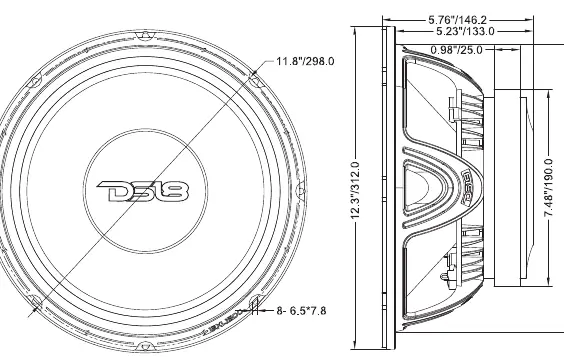

Wymiary montażowe
- Średnica całkowita: 12.3 cala (312 mm)
- Głębokość całkowita: 5.76 cala (146.2 mm)
- Głębokość montażowa: 5.23 cala (133 mm)
- Średnica otworu montażowego: 10.9 cala (278 mm)
Gwarancja i ostrzeżenia
Szczegółowe informacje dotyczące polityki gwarancyjnej dostępne są na stronie DS18.com. Produkt może zawierać substancje chemiczne, które zgodnie z prawem stanu Kalifornia (Proposition 65) mogą powodować raka i uszkodzenia układu rozrodczego. Więcej informacji na stronie P65Warning.ca.gov.
Oficjalne zasoby z instrukcji
Informacje o producencie
DS18
Praktyczna pomoc
Przed użyciem
- Sprawdź impedancję systemu (8 ohm)
- Ustaw filtr górnoprzepustowy (Hi Pass) na 60Hz
- Upewnij się, że otwór montażowy ma średnicę 278mm
- Zweryfikuj głębokość montażową (133mm)
Parametry w praktyce
- Pasmo przenoszenia
- 45Hz-6.5KHz - zakres częstotliwości odtwarzanych przez głośnik
