Instrukcja obsługi zwrotnicy pasywnej DS18 PRO-CFX
Poznaj specyfikację i schemat podłączenia zwrotnicy pasywnej DS18 PRO-CFX. Instrukcja zawiera dane techniczne, opis złączy oraz wskazówki instalacyjne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- DS18 PRO-CFX to dwudrożna zwrotnica pasywna o mocy do 300W, służąca do podziału pasma między woofer a tweeter przy częstotliwości 3.5kHz. str. 2
Najważniejsze czynności
- Podłącz wzmacniacz do wejść IN+ i IN-. str. 3
- Podłącz woofer do W+ i W-. str. 3
- Podłącz tweeter do TW- oraz wybranego terminala tłumienia (0dB, -3dB, -6dB). str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Częstotliwość podziału | 3.5kHz | Punkt podziału pasma | str. 2 |
| Moc | 300W | Maksymalna moc wejściowa | str. 2 |
| Tłumienie tweetera | -3dB / -6dB | Opcje regulacji głośności tweetera | str. 2 |
Gdzie szukać w PDF
- Specyfikacja techniczna str. 2

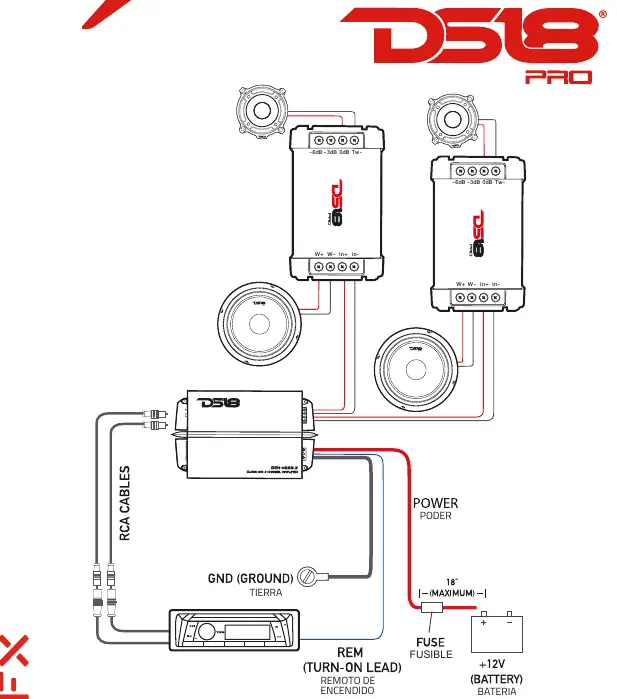

- Schemat podłączenia str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
DS18 PRO-CFX to dwudrożna zwrotnica pasywna zaprojektowana do systemów car audio. Urządzenie dzieli sygnał audio na pasmo wysokie (dla tweetera) oraz niskie (dla woofera) przy częstotliwości podziału 3.5kHz. Instrukcja zawiera schemat połączeń oraz specyfikację techniczną niezbędną do poprawnej instalacji.
Specyfikacja techniczna
- Typ: Zwrotnica pasywna 2-drożna (wysokie i niskie częstotliwości)
- Częstotliwość podziału: 3.5kHz (@ 4 Ohm)
- Moc: do 300W
- Nachylenie zbocza: 12dB/okt
- Tłumienie tweetera: -3dB / -6dB
- Wymiary: 160 mm x 88 mm x 38 mm
Podłączenie i instalacja
Prawidłowe podłączenie zwrotnicy jest kluczowe dla jakości dźwięku i ochrony głośników. Złącza znajdują się po obu stronach urządzenia:
- Wejście (Input): Podłącz wyjście ze wzmacniacza do terminali IN+ oraz IN-.
- Woofer: Podłącz głośnik niskotonowy do terminali W+ oraz W-.
- Tweeter: Podłącz głośnik wysokotonowy do terminala TW- (ujemny) oraz jednego z terminali dodatnich w zależności od pożądanego tłumienia:
- 0dB: Brak tłumienia (standard).
- -3dB: Tłumienie o 3dB.
- -6dB: Tłumienie o 6dB.
Wskazówki montażowe
Przed przystąpieniem do instalacji upewnij się, że wzmacniacz jest wyłączony. Zidentyfikuj polaryzację wszystkich przewodów (+/-), aby uniknąć problemów z fazą dźwięku. Upewnij się, że impedancja podłączonych głośników jest zgodna z parametrami zwrotnicy (4 Ohm).
Informacje o producencie
DS18
Praktyczna pomoc
Typowe problemy
Sprawdź, czy przewód tweetera jest podłączony do jednego z terminali dodatnich (0dB, -3dB lub -6dB), a nie do terminala ujemnego.
Upewnij się, że moc wzmacniacza nie przekracza 300W i sprawdź, czy impedancja głośników wynosi 4 Ohm.
Przed użyciem
- Wyłącz wzmacniacz przed podłączeniem zwrotnicy.
- Sprawdź impedancję głośników (zalecane 4 Ohm).
- Zidentyfikuj polaryzację (+/-) dla wszystkich połączeń.
- Wybierz odpowiedni poziom tłumienia tweetera (0dB, -3dB lub -6dB).
