Termostatyczny zawór grzejnikowy (TRV) marki Eastbrook służy do automatycznej regulacji przepływu czynnika grzewczego w grzejnikach centralnego ogrzewania. Urządzenie wyposażone jest w głowicę z czujnikiem wypełnionym cieczą, która utrzymuje stałą temperaturę w pomieszczeniu zgodnie z ustawioną wartością, co pozwala na oszczędność energii.
Uwaga: Wszystkie prace instalacyjne powinny być wykonywane przez wykwalifikowany personel.
Obsługa i ustawienia

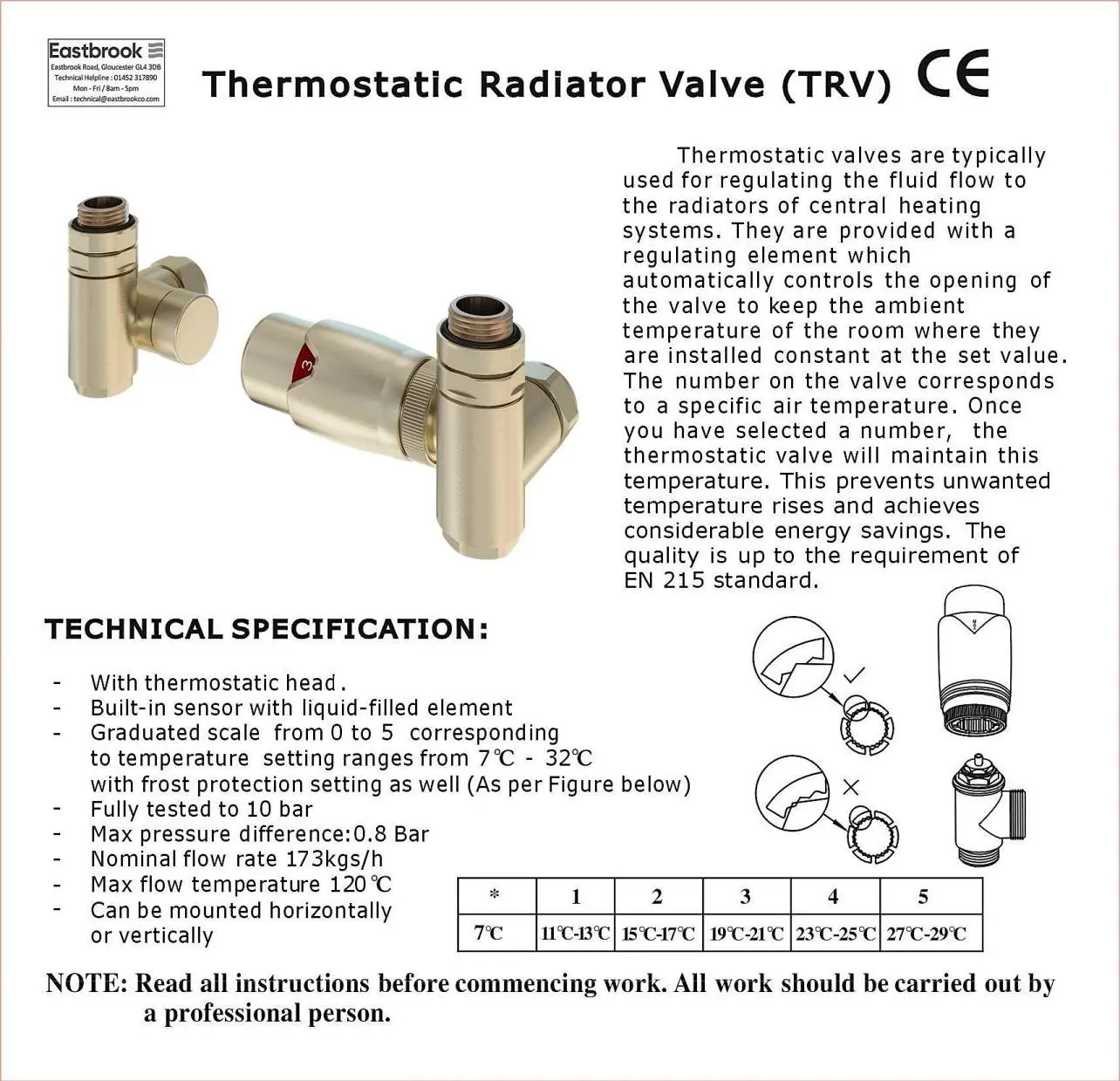

Użytkownik wybiera żądaną temperaturę za pomocą pokrętła z podziałką od 0 do 5. Każda cyfra odpowiada określonemu zakresowi temperatury powietrza:
- 0 (Ochrona przed zamarzaniem): ok. 7°C
- 1: 11°C - 13°C
- 2: 15°C - 17°C
- 3: 19°C - 21°C
- 4: 23°C - 25°C
- 5: 27°C - 29°C
Montaż i dane techniczne
Zawór może być montowany zarówno w pozycji poziomej, jak i pionowej.
- Maksymalna różnica ciśnień: 0,8 bara
- Nominalny przepływ: 173 kg/h
- Maksymalna temperatura przepływu: 120°C
- Testy: Urządzenie przetestowane do ciśnienia 10 barów.
Informacje o producencie
Eastbrook Company
Praktyczna pomoc
Typowe problemy
Upewnij się, że głowica termostatyczna jest poprawnie zamontowana i nie jest ustawiona na pozycję 0 (ochrona przed zamarzaniem).
Prace instalacyjne muszą być wykonane przez profesjonalistę. Skontaktuj się z instalatorem w celu sprawdzenia szczelności połączeń.
Przed użyciem
- Przeczytanie instrukcji przed rozpoczęciem prac
- Zlecenie montażu wykwalifikowanemu personelowi
- Sprawdzenie, czy instalacja nie przekracza ciśnienia 10 barów
