Instrukcja obsługi lampy wiszącej Ebern Designs 110V

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i obsługi lampy wiszącej 110V. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Produkt przeznaczony jest do użytku wewnątrz pomieszczeń. Montaż wymaga podstawowych narzędzi i wiedzy z zakresu instalacji elektrycznych.

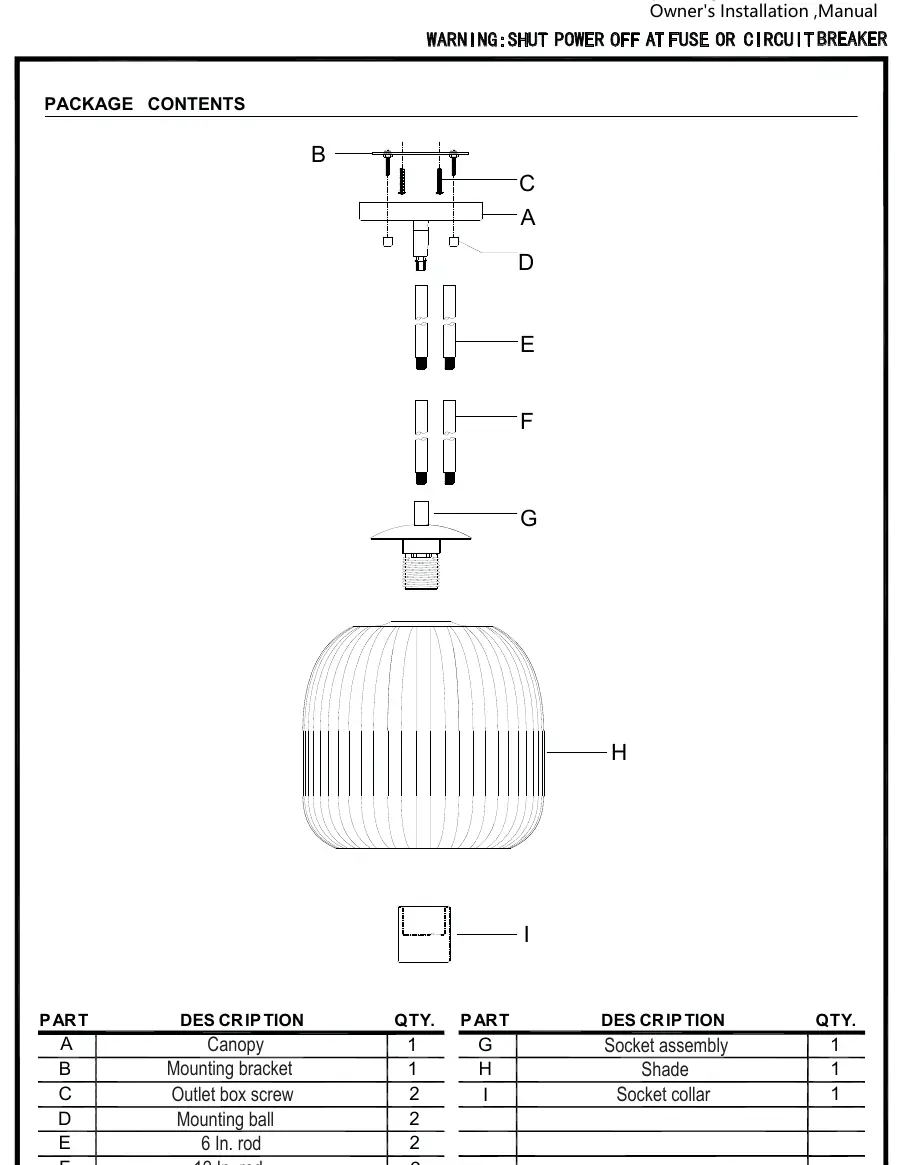

Zawartość zestawu

W opakowaniu powinny znajdować się następujące elementy:

• Czasza (Canopy)
• Wspornik montażowy
• Śruby do puszki elektrycznej
• Kule montażowe
• Pręty (6 cali oraz 12 cali)
• Zespół gniazda (Socket assembly)
• Klosz (Shade)
• Kołnierz gniazda (Socket collar)
• Złączki przewodów (Wire connectors)

Przygotowanie do montażu

Przed rozpoczęciem upewnij się, że posiadasz niezbędne narzędzia: śrubokręt krzyżakowy, ściągacz izolacji, taśmę izolacyjną oraz drabinę. Sprawdź, czy wszystkie części są kompletne i nieuszkodzone. Szacowany czas montażu wynosi od 30 minut do 1 godziny.

Instrukcja montażu

1. Przygotowanie lampy: Wybierz pożądaną długość zawieszenia, łącząc odpowiednie pręty. Przeciągnij przewód przez pręty i przymocuj je do zespołu gniazda. Przykręć czaszę do górnego pręta.
2. Montaż wspornika: Przymocuj wspornik montażowy do puszki elektrycznej za pomocą śrub.
3. Podłączenie elektryczne: Wykonaj połączenia przewodów zgodnie z instrukcją (szczegóły poniżej).
4. Mocowanie czaszy: Przymocuj czaszę do wspornika montażowego za pomocą kul montażowych.
5. Montaż klosza: Zdejmij kołnierz gniazda, nałóż klosz na gniazdo i zabezpiecz go, dokręcając kołnierz ręcznie.
6. Instalacja żarówki: Wkręć odpowiednią żarówkę zgodnie z oznaczeniami na oprawie.

Podłączenie przewodów

Podczas podłączania przewodów należy przestrzegać lokalnych przepisów:

• Przewód uziemiający: Owiń przewód uziemiający z puszki elektrycznej wokół śruby uziemiającej na wsporniku montażowym. Jeśli oprawa posiada własny przewód uziemiający, połącz go z przewodem uziemiającym z puszki za pomocą złączki.
• Przewody zasilające: Połącz przewód neutralny (biały) z puszki z przewodem neutralnym oprawy (biały lub prążkowany). Połącz przewód fazowy (czarny) z puszki z przewodem fazowym oprawy (czarny lub gładki).

Konserwacja i czyszczenie

Przed czyszczeniem zawsze wyłącz zasilanie. Używaj miękkiej, wilgotnej szmatki z łagodnym mydłem. Nie używaj środków do czyszczenia szkła, ponieważ mogą uszkodzić wykończenie metalowe. Szklane klosze można myć w zlewie wyłożonym ręcznikiem, używając ciepłej wody i łagodnego mydła. Nie myć w zmywarce.

Rozwiązywanie problemów

Jeśli lampa nie świeci, sprawdź następujące kwestie:

• Nieprawidłowe podłączenie: Sprawdź poprawność połączeń przewodów w puszce elektrycznej.
• Uszkodzona żarówka: Wymień żarówkę na nową, sprawną.

Dane techniczne i wymagania

Lampa wymaga żarówki z gwintem średnim (E26). Maksymalna moc żarówki tradycyjnej typu "A" wynosi 100W. W przypadku stosowania żarówek LED typu self-ballasted, maksymalna moc wynosi 16W.
