Instrukcja obsługi akumulatora litowego Eco-Worthy 12V LiFePO4
Szybki przewodnik po konfiguracji akumulatorów litowych Eco-Worthy 12V LiFePO4. Dowiedz się, jak bezpiecznie łączyć akumulatory szeregowo i równolegle, stosować szyny zbiorcze (busbar) oraz wyłączniki nadprądowe w systemach o dużej...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o konfiguracji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego łączenia akumulatorów litowych Eco-Worthy LiFePO4 w systemy szeregowe i równoległe. Przestrzeganie poniższych zasad jest kluczowe dla bezpieczeństwa użytkownika i trwałości akumulatorów.
Zasady łączenia szeregowo-równoległego

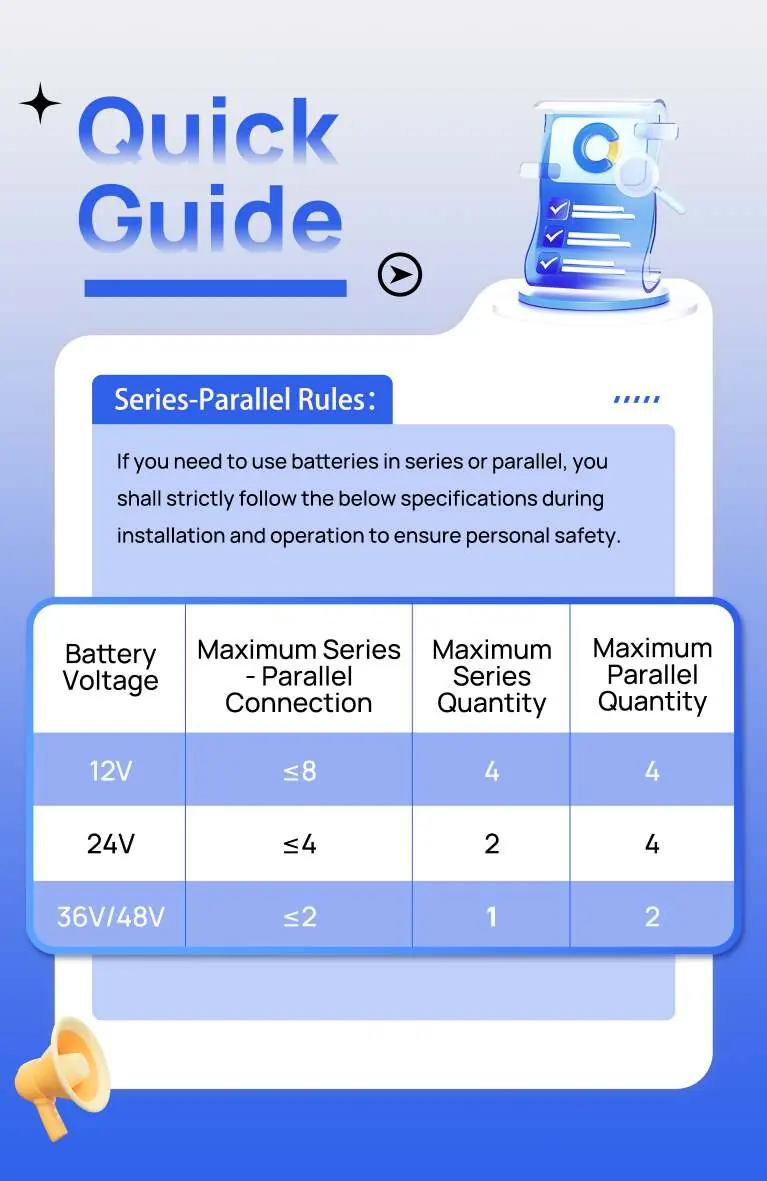

Przed przystąpieniem do instalacji należy sprawdzić dopuszczalne limity połączeń dla posiadanego napięcia systemu:
- 12V: Maksymalnie 8 połączeń szeregowo-równoległych, do 4 akumulatorów w szeregu i 4 równolegle.
- 24V: Maksymalnie 4 połączenia szeregowo-równoległe, do 2 akumulatorów w szeregu i 4 równolegle.
- 36V/48V: Maksymalnie 2 połączenia szeregowo-równoległe, 1 akumulator w szeregu i 2 równolegle.
Standardy szyn zbiorczych (Busbar)

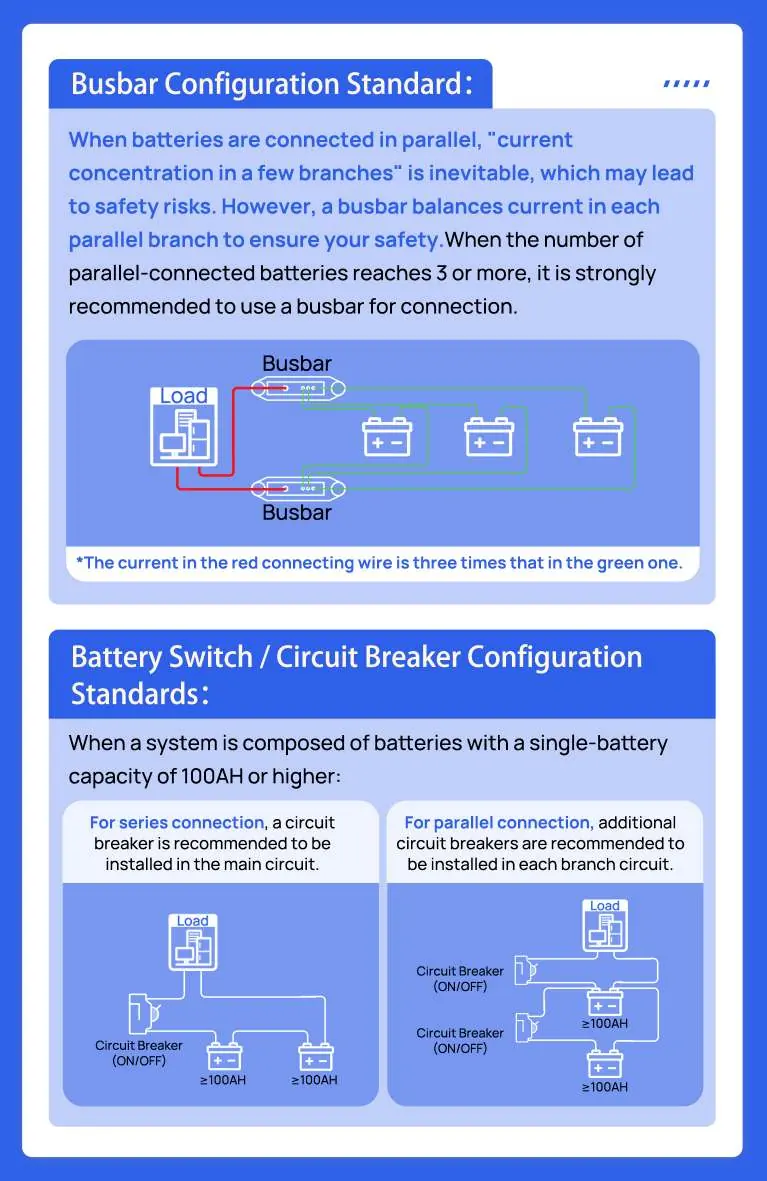

Przy łączeniu akumulatorów równolegle nieuchronne jest zjawisko koncentracji prądu w niektórych gałęziach, co może stanowić zagrożenie. Aby zrównoważyć prąd w każdej gałęzi równoległej, zaleca się stosowanie szyn zbiorczych (busbar). Jest to szczególnie wymagane, gdy liczba połączonych równolegle akumulatorów wynosi 3 lub więcej.
Konfiguracja wyłączników i bezpieczników
Dla systemów zbudowanych z akumulatorów o pojemności 100Ah lub wyższej, wymagane jest zastosowanie odpowiednich zabezpieczeń:
- Połączenie szeregowe: Zaleca się instalację wyłącznika nadprądowego w obwodzie głównym.
- Połączenie równoległe: Zaleca się instalację dodatkowych wyłączników nadprądowych w każdej gałęzi obwodu.
Informacje o producencie
Eco-Worthy
Praktyczna pomoc
Typowe problemy
Zastosuj szynę zbiorczą (busbar), jeśli łączysz 3 lub więcej akumulatorów równolegle, aby zrównoważyć prąd w gałęziach.
Zainstaluj wyłącznik nadprądowy w obwodzie głównym (dla połączeń szeregowych) lub w każdej gałęzi (dla połączeń równoległych).
Przed użyciem
- Sprawdź napięcie akumulatorów przed łączeniem.
- Upewnij się, że liczba akumulatorów nie przekracza limitów dla danego napięcia (12V, 24V, 36V/48V).
- W przypadku systemów 100Ah+ przygotuj odpowiednie wyłączniki nadprądowe.
- Przygotuj szyny zbiorcze, jeśli planujesz połączenie równoległe 3 lub więcej jednostek.
