EcoDim 0-10V LED Dimmer (ECO-DIM.12)

Opis produktu

Ściemniacz LED EcoDim 0-10V (model ECO-DIM.12) to profesjonalne rozwiązanie przeznaczone do sterowania oświetleniem z elektronicznymi statecznikami oraz innymi urządzeniami wymagającymi napięcia sterującego 0-10V. Urządzenie charakteryzuje się wysoką kompatybilnością z popularnymi ramkami osprzętowymi.

Dane techniczne

• Napięcie sterujące: 0.7V - 12V
• Prąd sterujący: maks. 50 mA
• Prąd przełączania: AC 230/240V, 10A
• Temperatura otoczenia: +5 do +25 stopni Celsjusza

Bezpieczeństwo i instalacja

Uwaga: Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z krajowymi przepisami. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć zasilanie elektryczne.

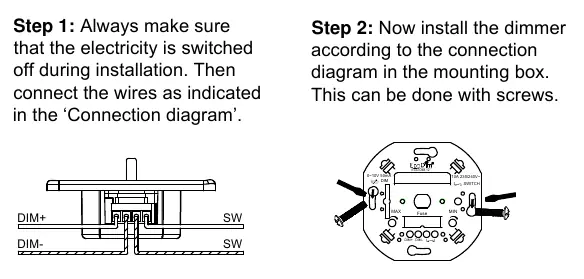

Proces instalacji obejmuje cztery kroki:

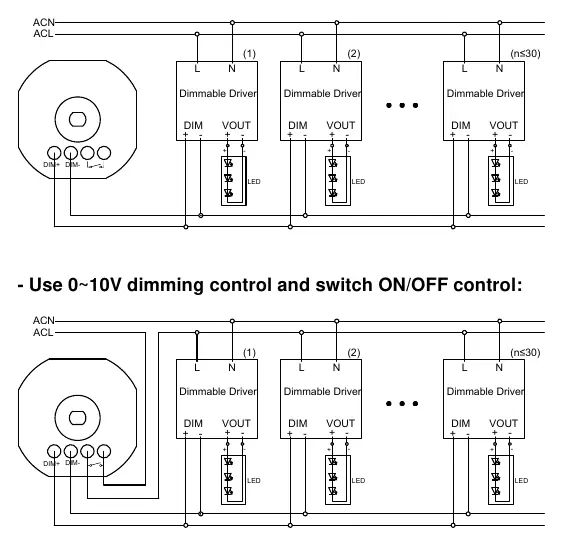

• Wyłączenie zasilania i podłączenie przewodów zgodnie ze schematem połączeń.
• Montaż ściemniacza w puszce podtynkowej za pomocą śrub.
• Włączenie zasilania, uruchomienie oświetlenia i przeprowadzenie kalibracji zakresu jasności.
• Założenie ramki maskującej oraz pokrętła ściemniacza.

Konfiguracja zakresu jasności

Urządzenie posiada potencjometry MIN i MAX, które pozwalają na precyzyjne ustawienie minimalnego i maksymalnego poziomu jasności dla podłączonych źródeł światła LED:

• Regulacja MIN: Włącz światło, ustaw ściemniacz na minimum. Używając śrubokręta, obracaj potencjometr MIN, aż uzyskasz pożądany minimalny poziom jasności, przy którym światło nie migocze i nie gaśnie.
• Regulacja MAX: Włącz światło, ustaw ściemniacz na maksimum. Obracaj potencjometr MAX, aby dostosować maksymalną jasność do możliwości podłączonych lamp.

Kompatybilność

Ściemniacz jest kompatybilny z ramkami wielu producentów, w tym: Berker, Busch-Jaeger, Gira, JUNG, Niko, Merten oraz Kopp.
